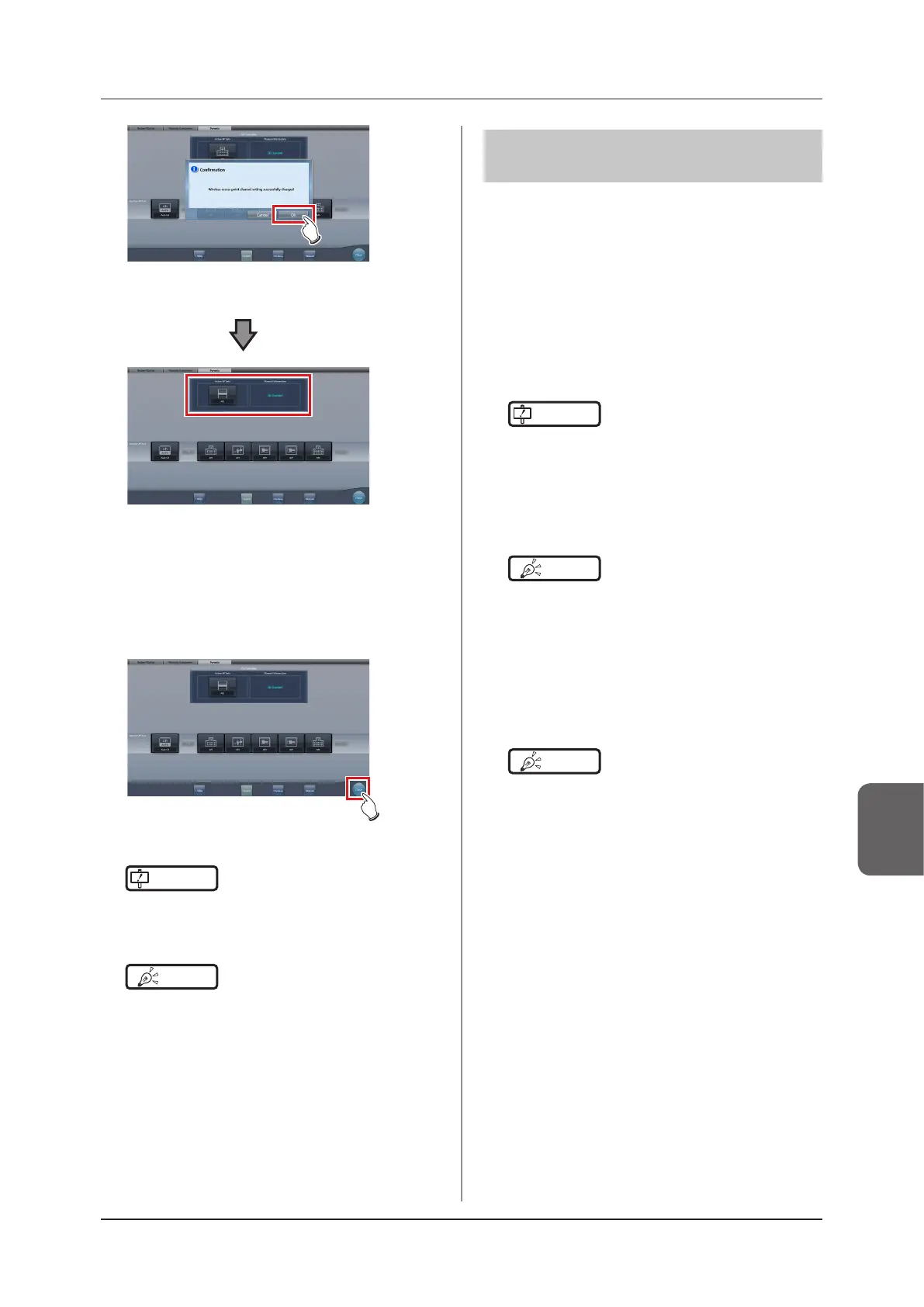

7.3 Exposure with AeroDR Portable UF Unit
Chapter 7
• When the change process is completed, a con-
rmation screen is displayed. Press [OK].
• Conrm that the icons and channels of the [Active
AP Info] and [Channel Information] have changed.
• If multiple pieces of channel information are dis-
played, DFS has been set and one of the chan-
nels is in use.
5
Press [Close].
• The display returns to the initial screen.
IMPORTANT
•••••••••••••••••••••••••••••••••••••
• Do not turn o󰀨 the AeroDR Portable UF Unit during the
channel change process.
•••••••••••••••••••••••••••••••••••••••••••••••••••••
HINT
•••••••••••••••••••••••••••••••••••••
• Set the icon type and name of the information icon
during installation.
•••••••••••••••••••••••••••••••••••••••••••••••••••••
7.3.5 Operations after
exposure
When the exposure is completed, move the portable
X-ray device and send the image data, etc. saved in
this device to the higher system. The following proce-
dure is for an example in which a wired connection is
in operation between this device and a higher system.
1
Connect the Ethernet cable connected to
the DR Detector registration side hub to
this device.
• On connection, the icon of [System] will change.
IMPORTANT
•••••••••••••••••••••••••••••••••••••
• Do not disconnect the Ethernet cable while the data is
being transmitted.
• The status of communication with the host is displayed
on the [System] button. For detail, refer to "7.3.1
Screen structure".
•••••••••••••••••••••••••••••••••••••••••••••••••••••
HINT
•••••••••••••••••••••••••••••••••••••
• When this device is connected to the AeroDR Portable
UF Unit through wired connection, connect the Ether-
net cable connected to the DR Detector registration
side hub to the portable X-ray device side hub.
•••••••••••••••••••••••••••••••••••••••••••••••••••••
2
Plug the power cable into the outlet to
charge this device.
HINT
•••••••••••••••••••••••••••••••••••••
• Also charge the DR Detector, AeroDR Portable UF
Unit, and portable X-ray device as required.
•••••••••••••••••••••••••••••••••••••••••••••••••••••
