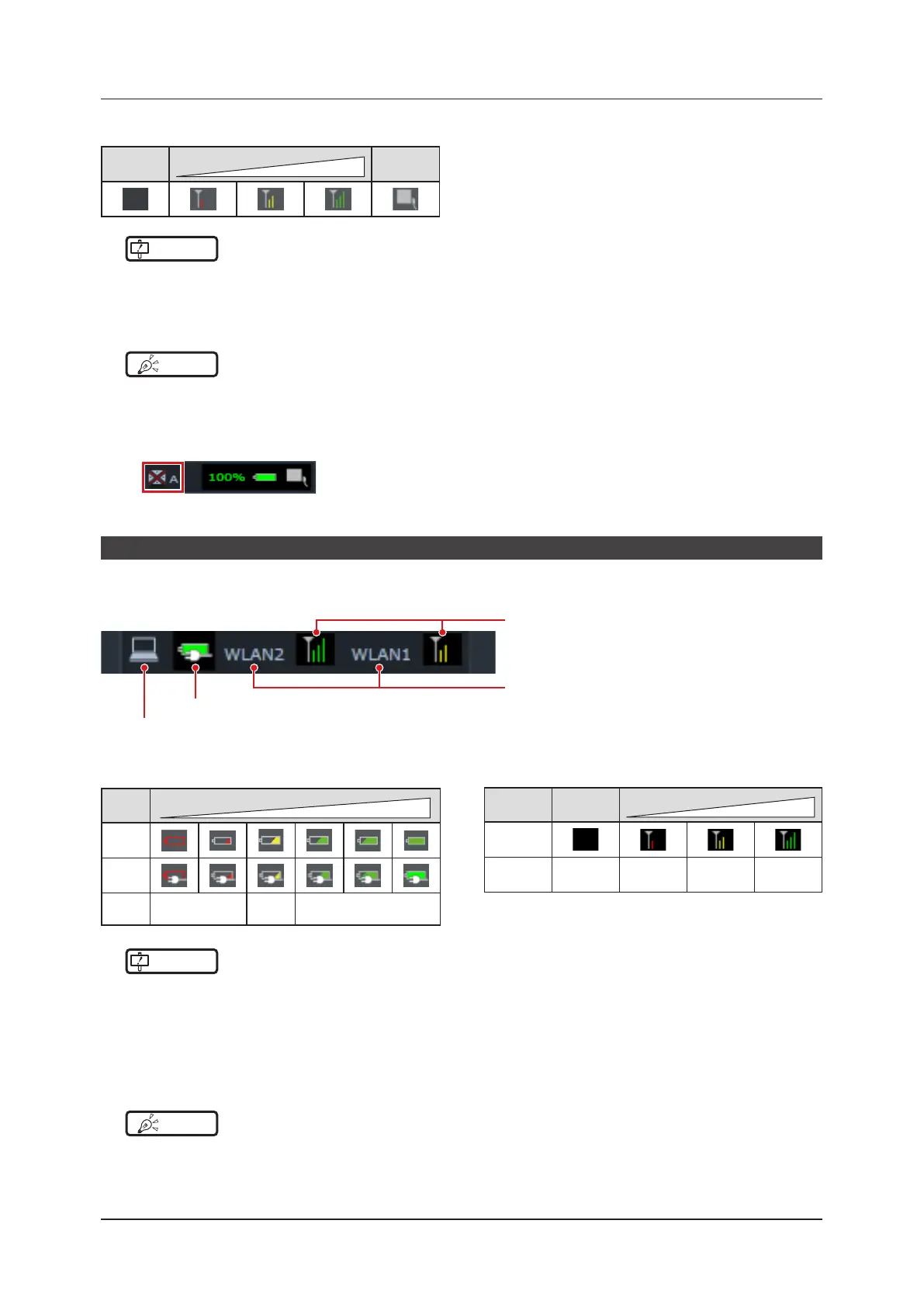

3.2 Patient registration screen
z
DR Detector signal strength display
Out of range
Wireless condition
GoodBad
Wired
connection
IMPORTANT
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
• When the signal strength antenna indicator displays one or fewer bars, cycle time will take longer or wireless communication
may not be possible. It is recommended that this function is used when the signal strength antenna indicator displays two or
more bars.
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
HINT
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
• When there is a problem with connection or when the power is turned o, the device icon is displayed in gray.
• When the image could not be received after exposure due to communication error, etc., the device icon is displayed with a
yellow border.
• The following device icon is displayed for DR Detectors in which an error was detected by the drop/impact panel check tool.
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
Device information display area when using the portable X-ray device
When this device is operated with the portable X-ray device, the network connection status, etc. are displayed on the
application bar.
Device icon
Network name
Signal strength
Battery level
z
Signal status display of this device
(when using the portable X-ray device)
Out of
range
Wireless condition
Good Bad
Icon
Color of icon — Red Yellow Green
z
Battery level display of this device
(when using the portable X-ray device)
Status
Battery level
HighLow
Not being
charged
Charg-
ing
Color
of icon
Red Yellow Green
IMPORTANT
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
• When the signal strength antenna indicator displays one or fewer bars, cycle time will take longer or wireless communication
may not be possible. It is recommended that this function is used when the signal strength antenna indicator displays two or
more bars.
• If the battery charge drops to 5% or less, the system may enter a sleep state. If the battery icon turns red or the message
that the battery level is low appears, please charge this device. If this device cannot be charged right away, shut down this
device.
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
HINT
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
• The network name displayed when operating this device with the portable X-ray device is set during installation.
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
To Next Page
