14.4 DMAMUX functional description
14.4.1 DMAMUX block diagram
Figure 50 shows the DMAMUX block diagram.

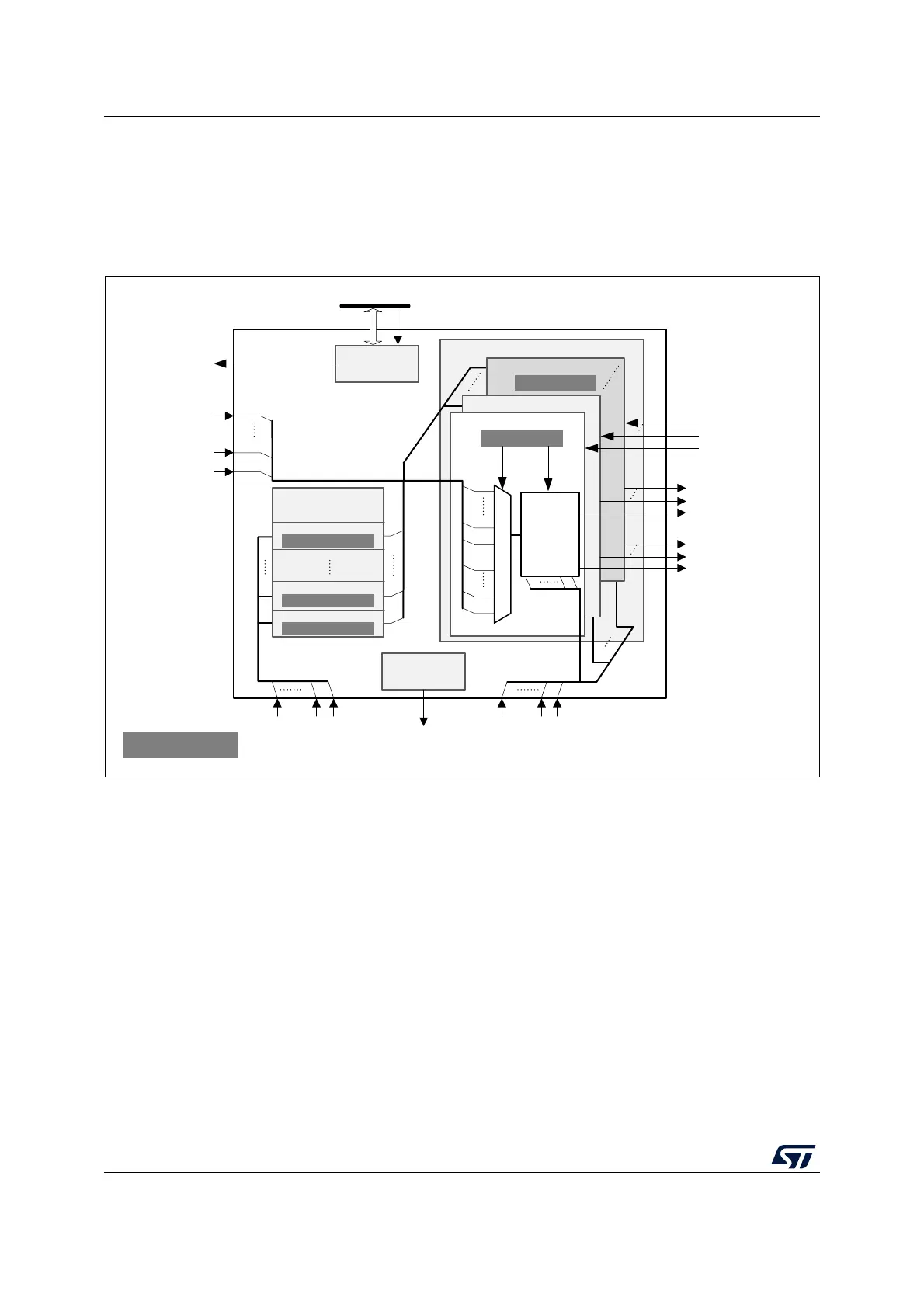

Figure 50. DMAMUX block diagram
DMAMUX features two main sub-blocks: the request line multiplexer and the request line
generator.
The implementation assigns:
• DMAMUX request multiplexer sub-block inputs (dmamux_reqx) from peripherals
(dmamux_req_inx) and from channels of the DMAMUX request generator sub-block
(dmamux_req_genx)
• DMAMUX request outputs to channels of DMA controllers (dmamux_req_outx)
• Internal or external signals to DMA request trigger inputs (dmamux_trgx)
• Internal or external signals to synchronization inputs (dmamux_syncx)
MS51703V2
DMAMUX_C0CR
Channel 0
0
Channel
select
Ctrl
Channel 1
Channel m
DMAMUX
Request multiplexer
p
n+3
n+2
n+p+2
1
0
n
2
1
n+1
Control registers
1
DMAMUX_CmCR
DMAMUX_RGC0CR
DMAMUX_RGC1CR
DMAMUX_RGCnCR
Channel n
Channel 1
Channel 0
Sync
Request
generator
AHB slave
interface
32-bit AHB bus
dmamux_hclk
Interrupt
interface
Interrupts:
dmamux_sec_ovr_it,
dmamux_nonsec_ovr_it
Synchronization inputs:
dmamux_syncx
Trigger inputs:
dmamux_trgx
DMA requests
to DMA controllers:
dmamux_req_outx
DMA channels events:
dmamux_evtx
DMA requests
from peripherals:
dmamux_req_inx
01s
01
s
0
1
m
0
1
m
01t
dmamux_req_genx
dmamux_reqx
Secure and
privileged state of
the DMA channels:
dma_secmx
dma_privx
0
1
m
To secure
interrupt
controller:
dmamux_ilac
