CK22/CK22H
Z

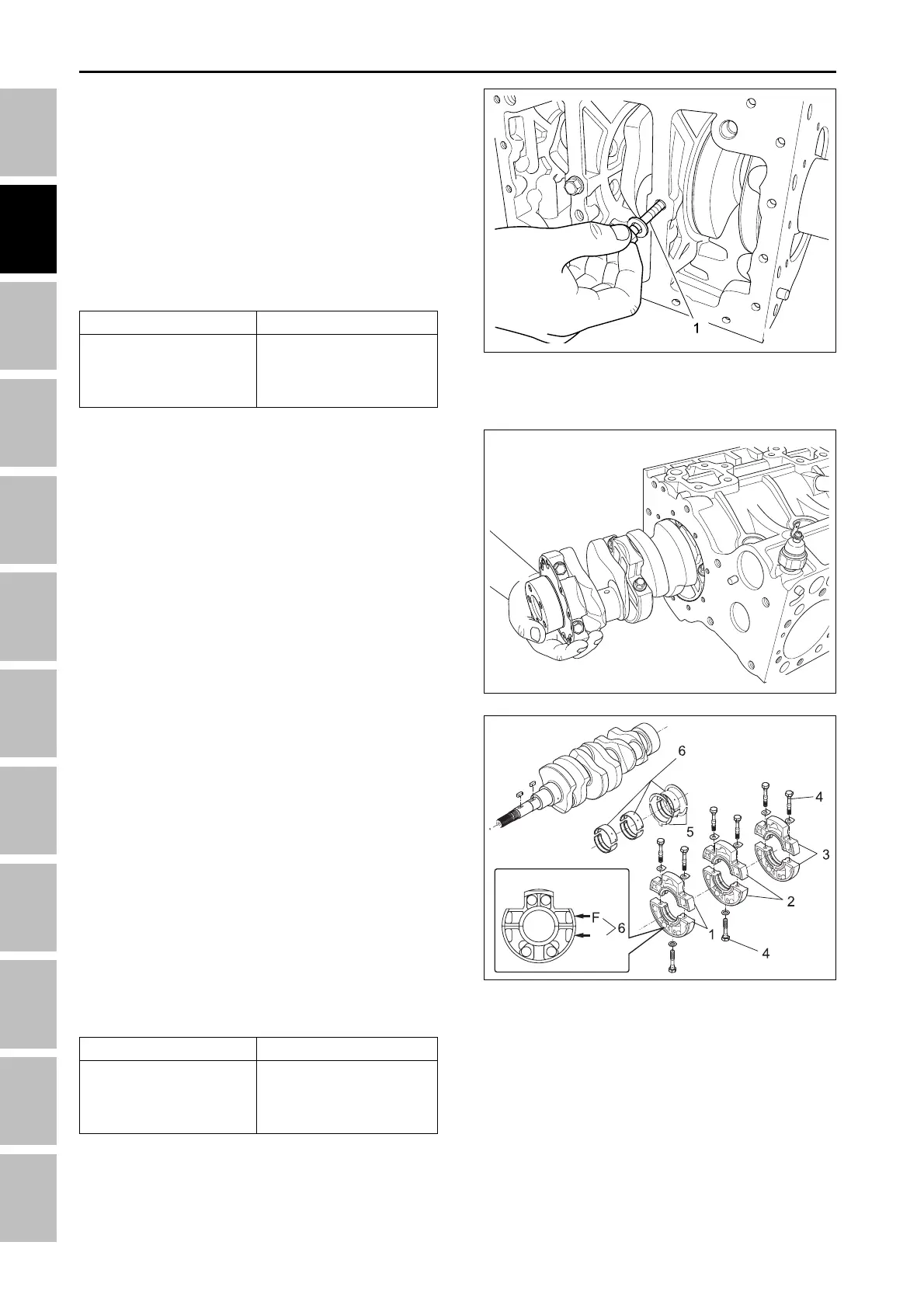

C. REMOVING MAIN BEARING CASE
1. Remove the two mounting bolts for main bearing
case assembly 1.
2. Detach the main bearing case, being careful with
the side and crankshaft bearing.
3. Detach the other bearing cases 2 and 3 in the same
method. Be careful not to mix them up.
(Note for reassembling)
• Clean the oil holes in the main bearing case.
• Install the main bearing case with their side marks
toward the flywheel.
• Be sure to install main bearing 1 with its oil groove
facing outward.
• Tighten the bearing case bolts 1 to 20 ~ 24 Nm (2.0 ~
2.4 kfg-m, 15 ~ 17 lb-ft).
(1) Main bearing case assembly 1
(2) Main bearing case assembly 2
(3) Main bearing case assembly 3
(4) Bearing case bolt 1
(5) Thrust bearing
(6) Alignment mark
196W2A3B
7.1.12 CRANKSHAFT AND JOURNAL
BEARING
A. REMOVING BEARING CASE BOLT 2
Detach the bearing case bolts.
(Note for reassembling)
• When tightening the main bearing case bolts, align
the direction of the holes so that the crankshaft can
be easily installed.
• Apply oil to the bearing case screw.
(1) Bearing case bolt 2
B. REMOVING CRANKSHAFT
Pull the crankshaft from the back of the cylinder block
by lightly tapping it with a brass hammer.
(Note for reassembling)
• Before installing the crankshaft, clean the oil holes
in the crankshaft with compressed air.
196W2A1A
196W2A2A
Item
Main bearing case
screw 2
Tightening torque
30 ~ 34 Nm
3.0 ~ 3.5 kgf-m
22 ~ 25 lb-ft
Item
Bearing case bolts
Tightening torque
30 ~ 34 Nm
3.0 ~ 3.5 kgf-m
22 ~ 25 lb-ft
ENGINE - SERVICING
