CK22/CK22H
(1) Start spring
(2) Governor spring 1
(3) Governor spring 2
(4) Fork lever 1
(5) Fork lever 2
196W239B
3.5 GOVERNOR SYSTEM

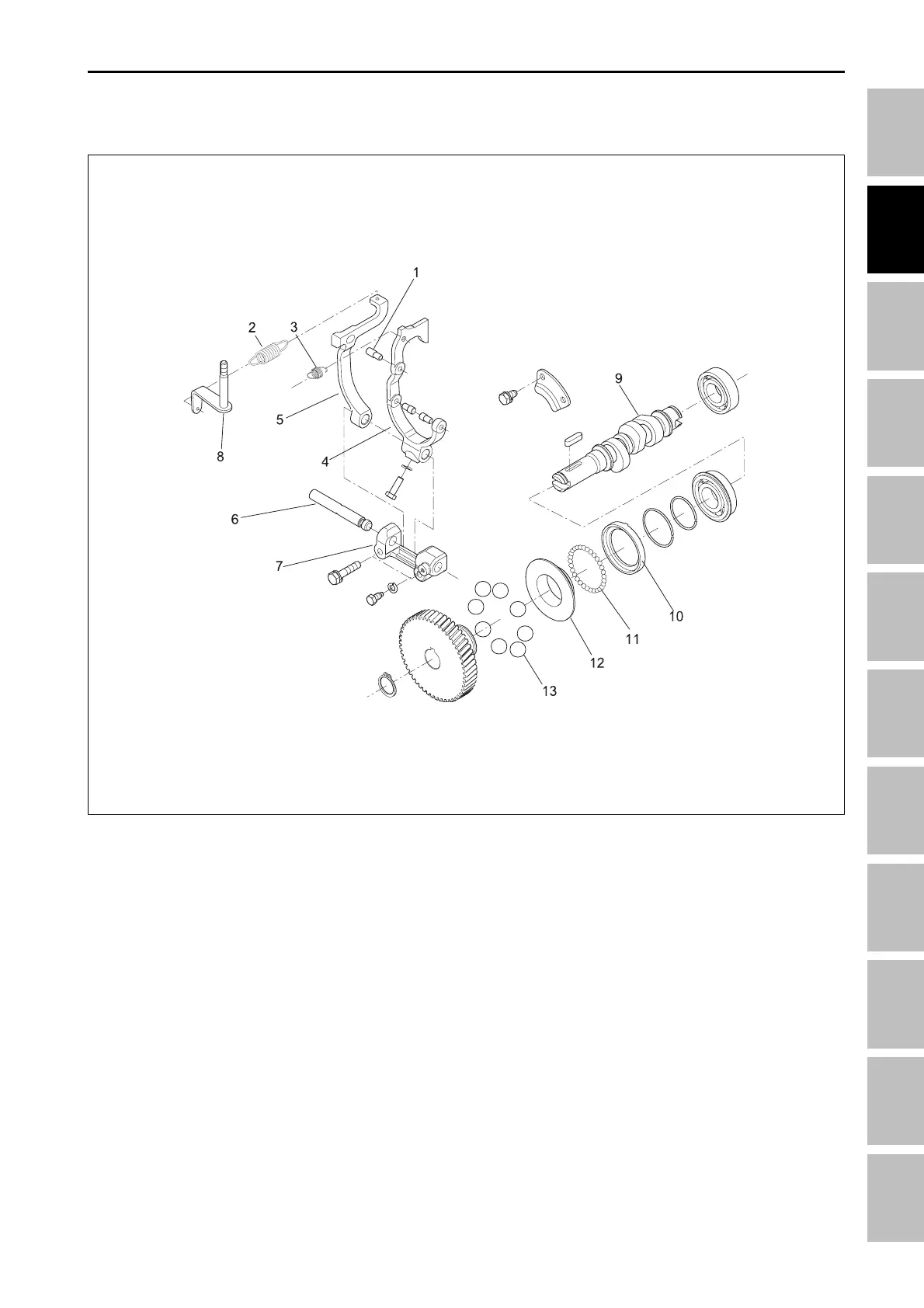

3.5.1 DISASSEMBLED VIEW
The governor keeps the engine speed constant by au-
tomatically adjusting the amount of fuel supplied to the
engine according to changes in the load. The engine
employs an all-speed governor, which controls cen-
trifugal force of the steel ball (13) weight, produced by
rotation of the fuel camshaft (9), and tension of the gov-
ernor spring 1 (2) and 2 (3) are balanced.
(6) Fork lever shaft
(7) Fork lever holder
(8) Governor lever
(9) Fuel injection camshaft
(10) Governor ball case
(11) Steel ball
(12) Governor sleeve
(13) Steel ball
(14) Fork lever pin
ENGINE - OPERATING PRINCIPLE
