CK22/CK22H
4
5
196W274B

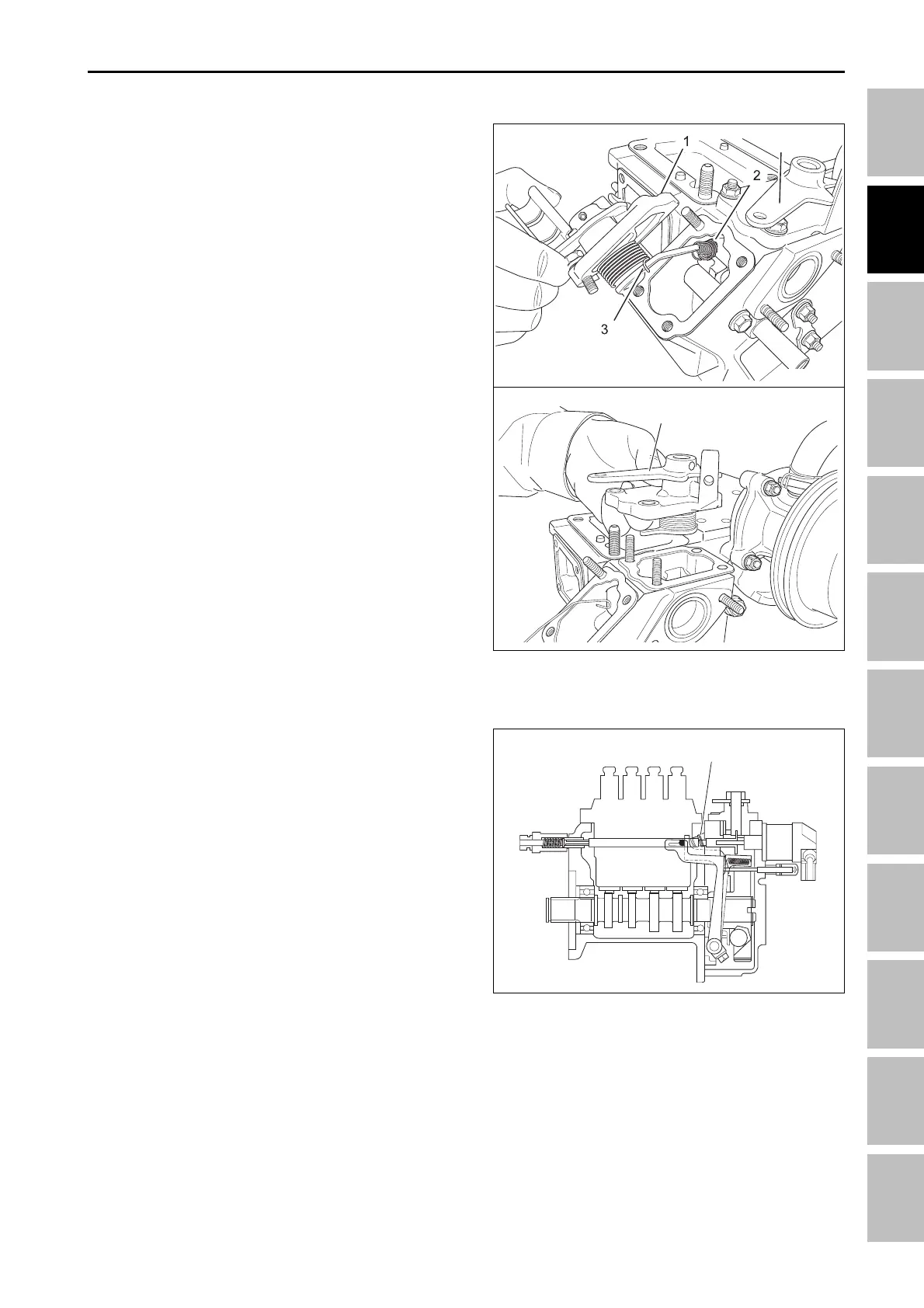

A. DETACH THE GOVERNOR SPRING
1. Detach the governor spring 1, 2 and speed control
plate from governor lever.
2. Remove the manual stop lever plate (4).
(Note for reassembling)
• Be careful not to drop the governor spring 1, 2 in the
gear case.
• Fix the governor spring 1, 2 to the fork lever and pull
the spring, hook on the governor lever.
(1) Speed control plate (3) Governor lever
(2) Governor spring 1, 2 (4) Manual stop lever
(5) Governor springs
196W275B
4
196W277B
7.1.8 CRANK CASE
3. Detach governor spring on the side of fork lever if
needed.
ENGINE - SERVICING
