CK22/CK22H

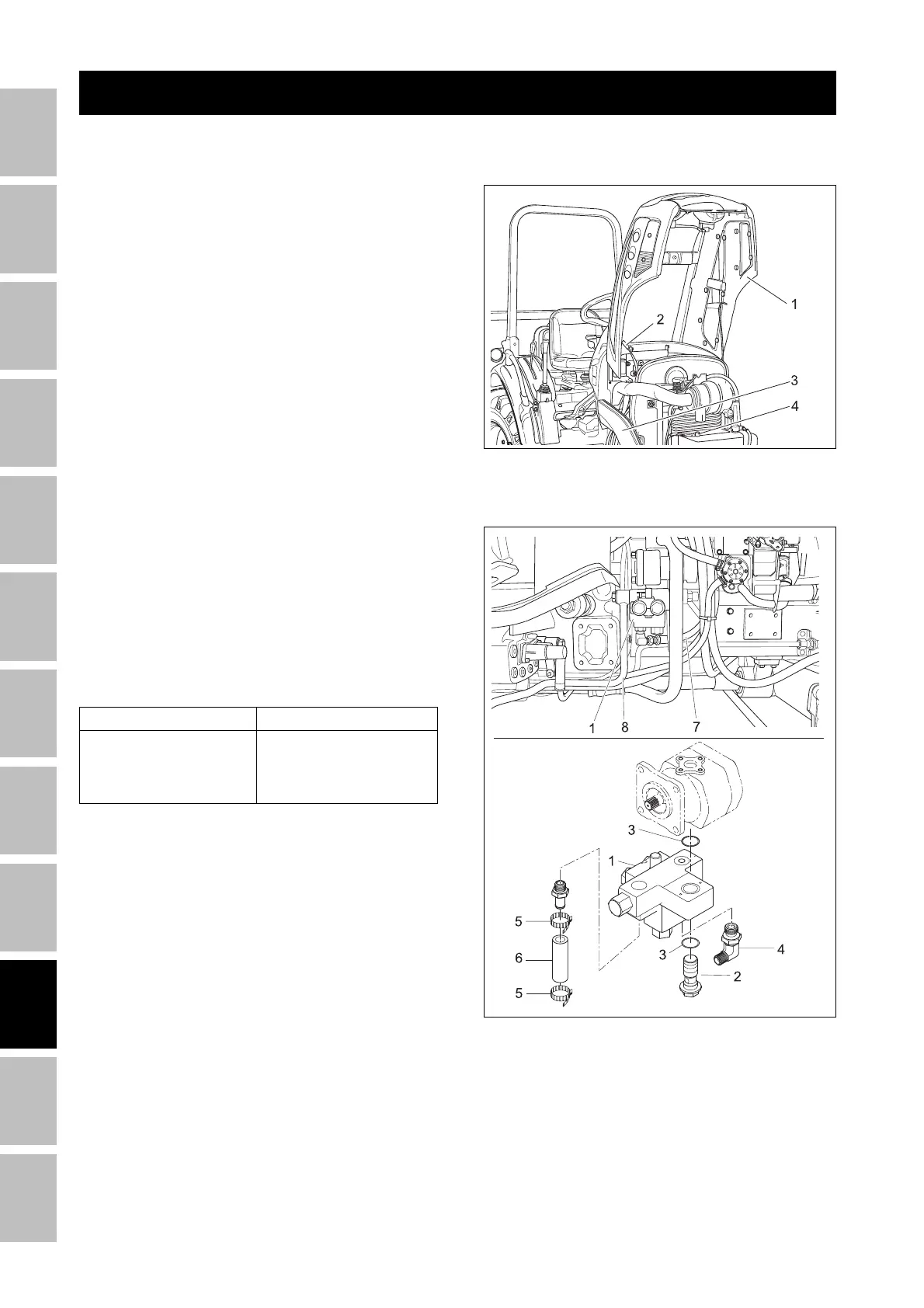

4.1 FLOW CONTROL VALVE
4.1.1 BONNET
1. After open the bonnet (1) and disconnect the
connector, remove the bolt (2) and the bonnet.
2. Remove the side cover (LH/RH) (3).
3. Disconnect the negative battery terminal (-) (4).
(For assembly)
When connect the battery terminal (-), apply a little
grease to it.
(1) Flow control valve (5) Hose band
(2) Joint bolt (6) Steering hose (T)
(3) O-ring (7) Steering hose (P)
(4) Elbow (8) Hydraulic tube (P1)
196W940B
Tightening torque
44.1 Nm
4.5 kgf-m
32.5 lb-ft
4.1.2 FLOW CONTROL VALVE
1. Remove the hoses (6, 7) and hydraulic tube P1 (8).
2. Remove the joint bolt (2) and remove the flow con-
trol valve assembly (1).
(When reassembling)
• Install the flow control valve assembly to the pump,
taking care not to damage the O-ring.
196W9B4A
(1) Bonnet (3) Side cover
(2) Connector (4) Battery terminal (-)
4. SERVICING
Item
Joint bolt
HYDRAULIC SYSTME - SERVICING
