CK22/CK22H

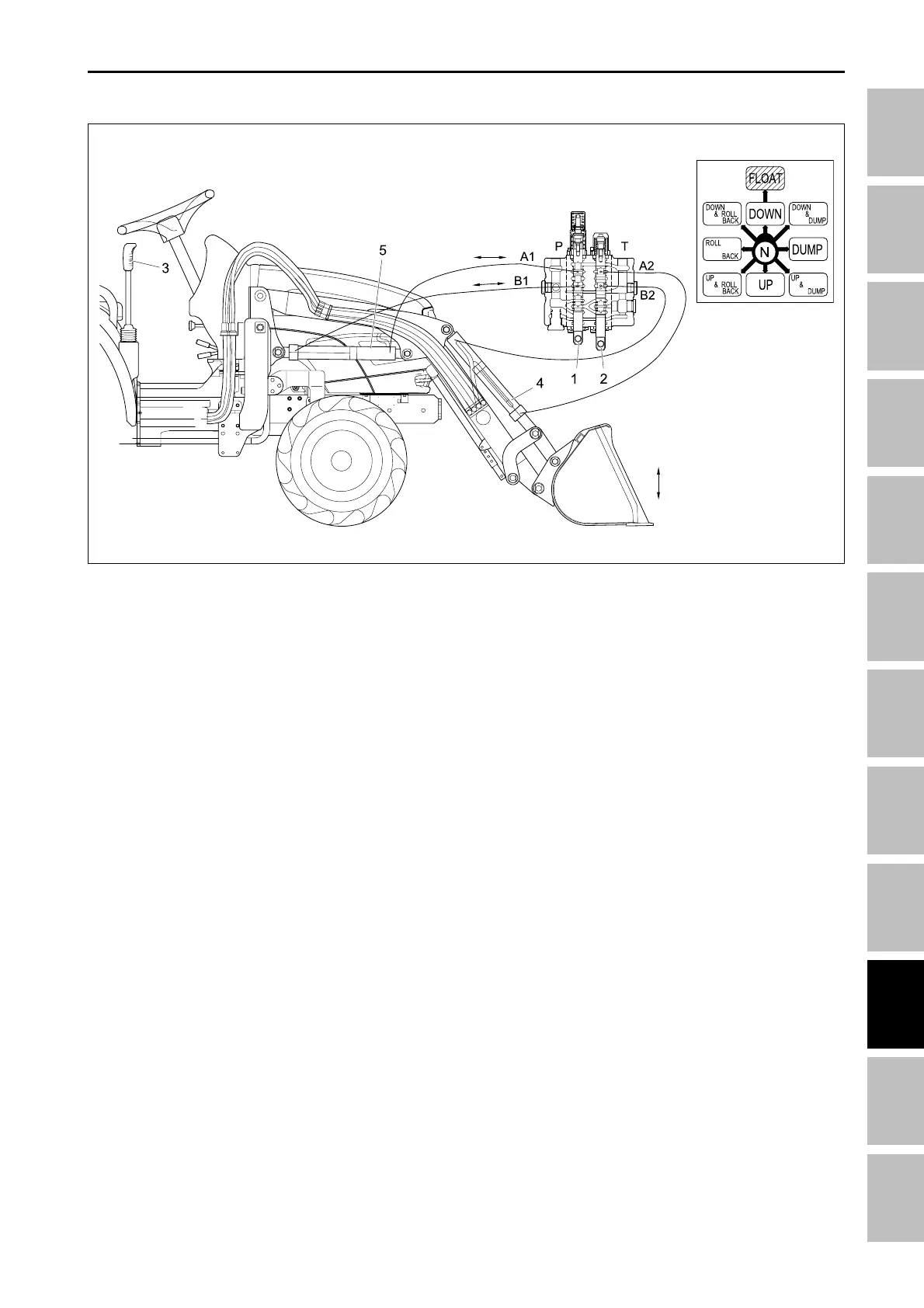

E. FLOATING POSITION
(1) Lift control valve spool
(2) Bucket control spool
(3) Control lever
(4) Bucket cylinder
(5) Lift cylinder
When the lift control lever (3) is moved to the detent
position (float), the control valve spool is moved in-
ward beyond the normal lowering position. In this
position, passage “B1” and “A1” are connected, and
fluid is free to move between the lift cylinder rod and
piston ends.
The loader lift arms then move up and down as the
loader passes over uneven terrain. Pump fluid pres-
sure is directed out through the “T” port to the trans-
mission case.
196W924A
HYDRAULIC SYSTME - OPERATING PRINCIPLE
