Uso e manutenzione
Maintenance operations
sezione / section
D 5
56 ST3 - M.Y. 2004 - edizione/edition 00

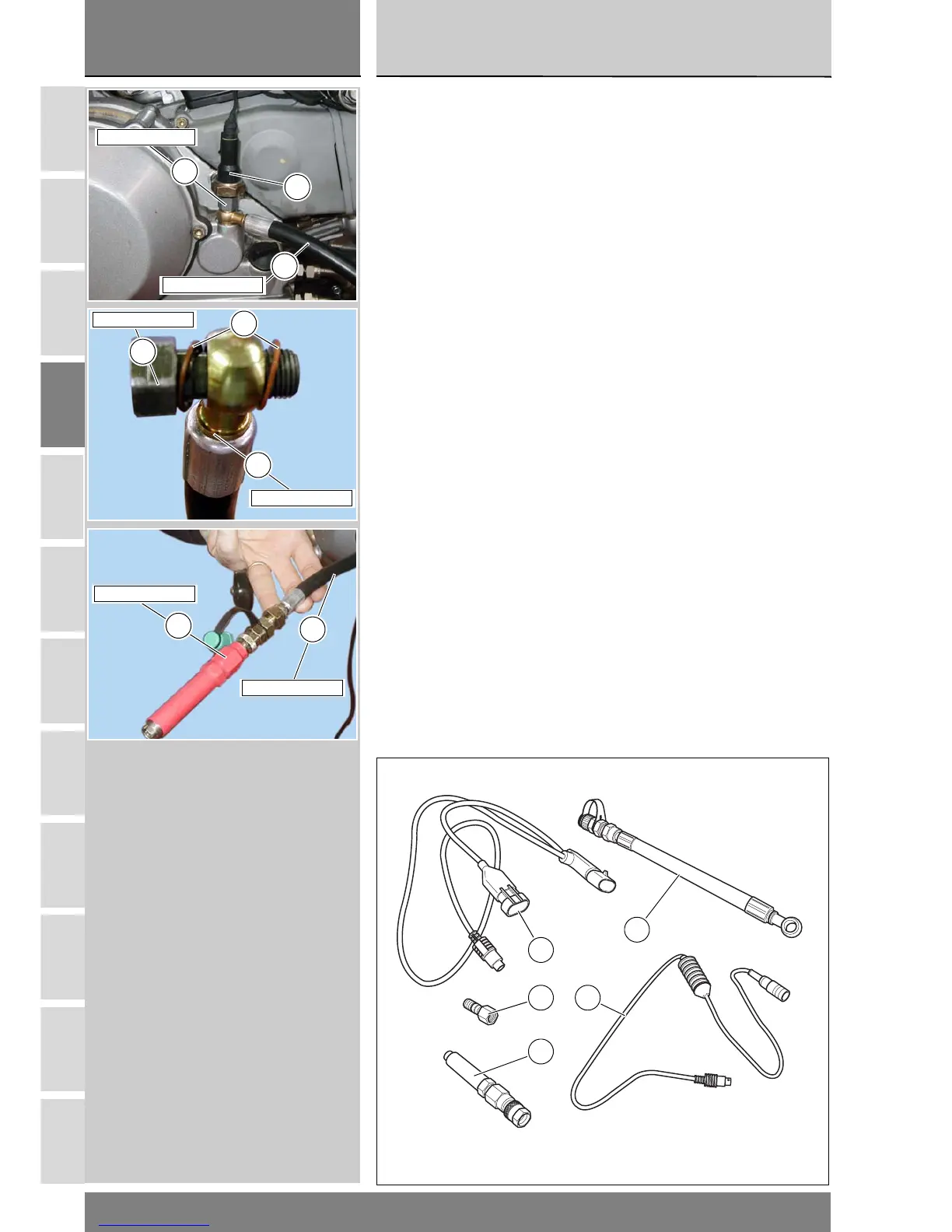

Checking engine oil
pressure
Use the engine oil pressure kit
supplied with the MATHESIS
diagnostic tester.
Use the hole for the engine oil
pressure sensor (8) to measure the oil
pressure as follows.
Remove the pressure sensor (8),
taking care not to lose or damage
the seal.
Fit the union (4) in the banjo terminal
of the oil hose (7) with brass washers
(9) on both sides. Fit the union (4) of
the hose (7) into the threaded hole
(M10x1 mm) in the RH engine casing
and tighten it fully.
Fit the oil pressure sensor (8)
complete with its seal to the union
(4), and reconnect the sensor to the
electrical system connector.
Connect the pressure sensor (3) to
the hose (7) to transform the pressure
signal into an electrical signal.
Controllo pressione olio
motore
Utilizzare il kit pressione olio motore
in dotazione con lo strumento di
diagnosi MATHESIS.
Per misurare la pressione del circuito
di lubrificazione si sfrutta l’attacco del
sensore pressione olio motore (8) nel
modo seguente:
Rimuovere il pressostato (8) facendo
attenzione alla guarnizione.
Inserire nel raccordo a bocchettone
del tubo (7) il raccordo (4)
interponendo le due guarnizioni in
rame (9).
Montare nel foro filettato
(M10x1 mm) del coperchio destro,
il raccordo (4) della tubazione (7),
avvitandola fino a battuta.
Rimontare sul raccordo (4) il
pressostato (8), con la relativa
guarnizione e ricollegarlo al
connettore dell’impianto elettrico.
Collegare il sensore pressione (3),
alla tubazione (7), per trasformare il
segnale di pressione in segnale
elettrico.
2
4
3
7
5
4
8
7
875.1.065.1A
814.1.114.1A
4
7
814.1.114.1A
875.1.065.1A
9
3
7
552.1.039.1A
875.1.065.1A
