Ducati ST3 2004 User Manual

Comandi - Dispositivi
Controls - Devices
sezione / section
F 1
3
A
B
C
D
E
F
G
H
L
M
N
P
ST3 - M.Y. 2004 - edizione/edition 00
1 - COMANDO ACCELERATORE - STARTER
1Vite
2 Contrappeso
3 Bussola
4 Boccola
5 Comando acceleratore
6 Coperchio
7Vite
8Vite
9 Cavo comando starter
10 Cavo comando acceleratore
11 Molla ritorno trasmissione comando
acceleratore
12 Registro comando acceleratore sul
manubrio
13 Registro comando starter sul corpo
farfallato
14 Cavo comando acceleratore
15 Perno fermo cavo acceleratore
16 Manopole
16
2
1
6
5
4
3
9
712
14
15
11
13
8
16

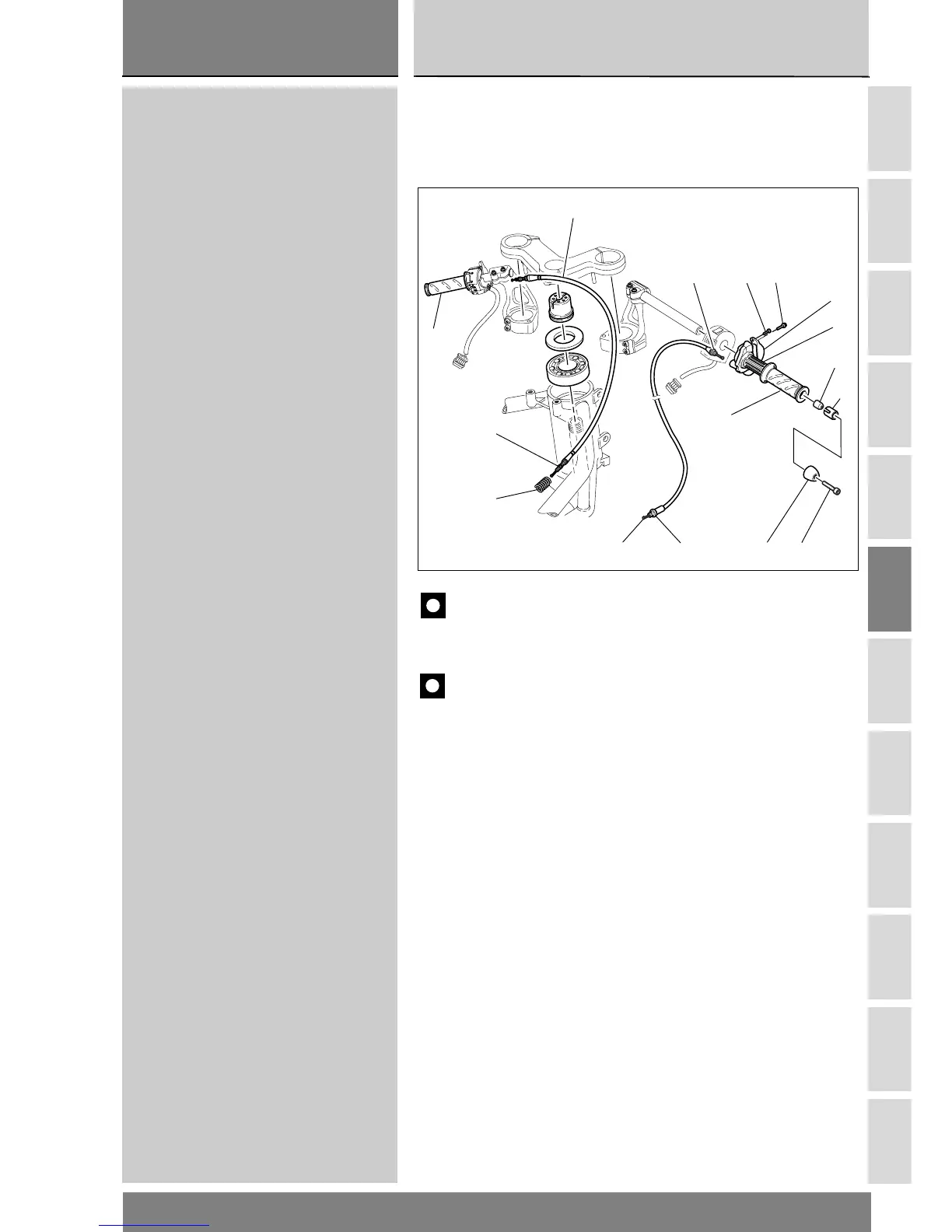

1 - THROTTLE - CHOKE CONTROL
1Screw
2 Counterweight
3 Sleeve
4 Bushing
5 Throttle control
6 Cover
7Screw
8Screw
9 Choke control cable
10 Throttle control cable
11 Throttle control cable transmission return
spring
12 Throttle twistgrip adjuster
13 Choke control adjuster on throttle body
14 Throttle cable
15 Throttle cable holder pin
16 Grips
Caution
Bold reference numbers in this section identify parts not shown in the
figures next to the text. Look up the exploded view diagram.
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che
i particolari richiamati non sono presenti nelle immagini a fianco del testo,
ma devono essere ricercati nella presente tavola esplosa.
