Impianto elettrico
Electric system
sezione / section
P 5
47ST3 - M.Y. 2004 - edizione/edition 00
Turn indicator switch (TURN)
Connect the multimeter (Sect. P 9) to
Orange and Green wires from the
turn indicator switch and check for
electric continuity when operating the
right turn indicators (see Section P 9
for use of the multi-meter).
Repeat the above procedure for the
left turn indicator but connect the
multimeter with Orange and Grey
cables. Colors mentioned in the
descriptions refer to the color of
wires from the switch and not to the
color of wires of the main electric
system.
Low and high beam (DIMMER)
Test method is the same. Connect
meter as follows:
Low beam (LO)
(Blue/Yellow and Red/Yellow cables)
High beam (HI)
(Red/Black and Blue/Yellow
cables).
Flasher (PASSING)
Check for continuity across the
Red/Black and Grey cables.

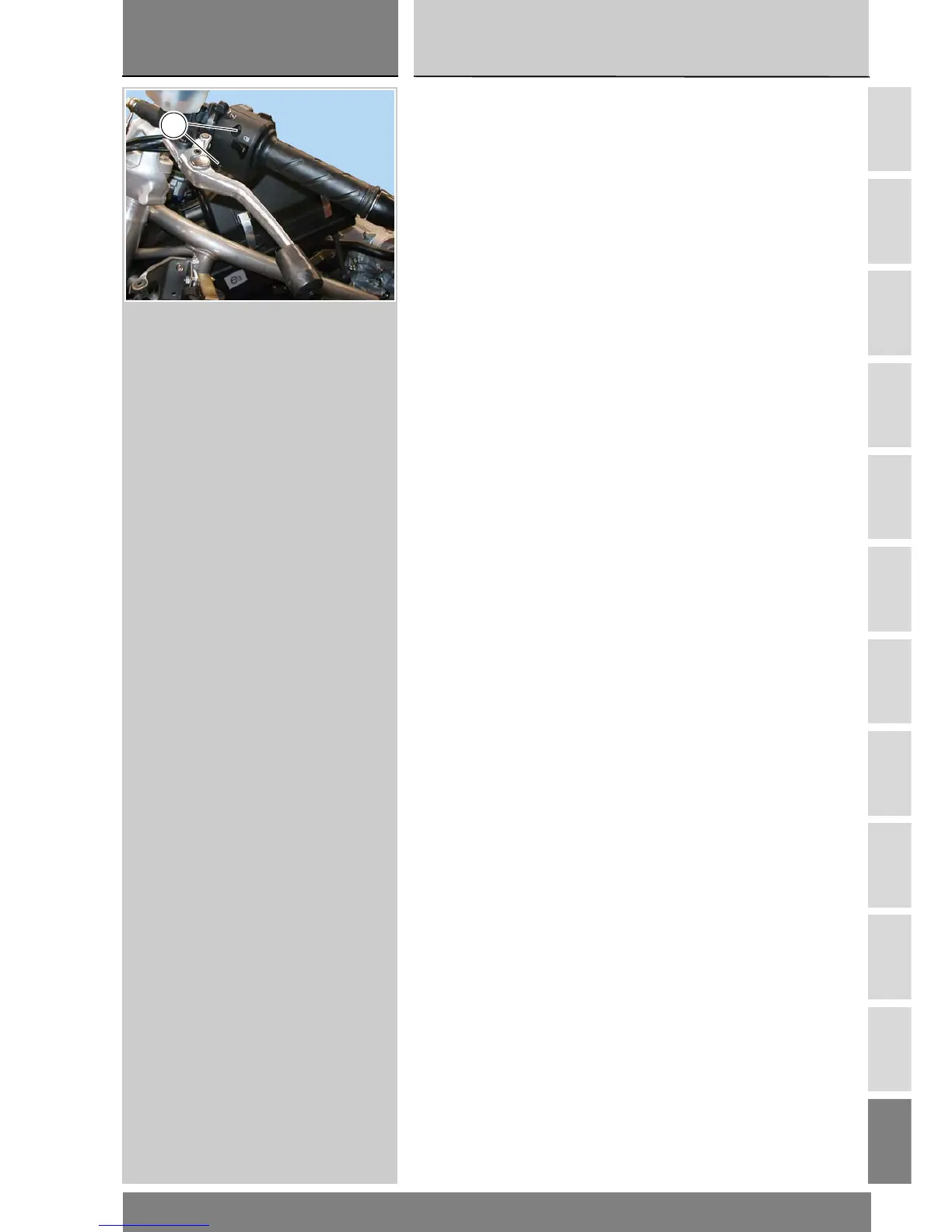

Refit the left switch group and
tighten the screws (1) to the specified
torque (Section C 3).
Deviatore indicatori di direzione
(TURN)
Collegare il multimetro sui fili
(Arancio e Verde) che escono dal
deviatore indicatori di direzione e
verificare che azionando l'indicatore
di direzione destro sia presente
continuità elettrica (vedi Sez. P 9,
relativa al funzionamento del
multimetro). Ripetere lo stesso
procedimento per l'indicatore di
direzione sinistro, collegando il
multimetro sui cavi (Arancio e
Grigio). I colori citati si riferiscono ai
fili elettrici che escono dal deviatore e
non ai colori dei fili dell'impianto
elettrico principale.
Luci anabbagliante e abbagliante
(DIMMER)
La verifica va fatta con la stessa
procedura, posizionando i tastatori
dello strumento sui cavi:
Luci anabbaglianti (LO)
(Blu/Giallo e Rosso/Giallo)
Luci abbaglianti (HI)
(Rosso/Nero e Blu/Giallo).
Lampeggio (PASSING)
Verificare la continuità tra i cavi
(Rosso/Nero e Grigio).
Rimontare il commutatore sinistro
serrando le viti (1) alla coppia
prescritta (Sez. C 3).
1
