Uso e manutenzione
Maintenance operations
sezione / section
D 4
18 ST3 - M.Y. 2004 - edizione/edition 00

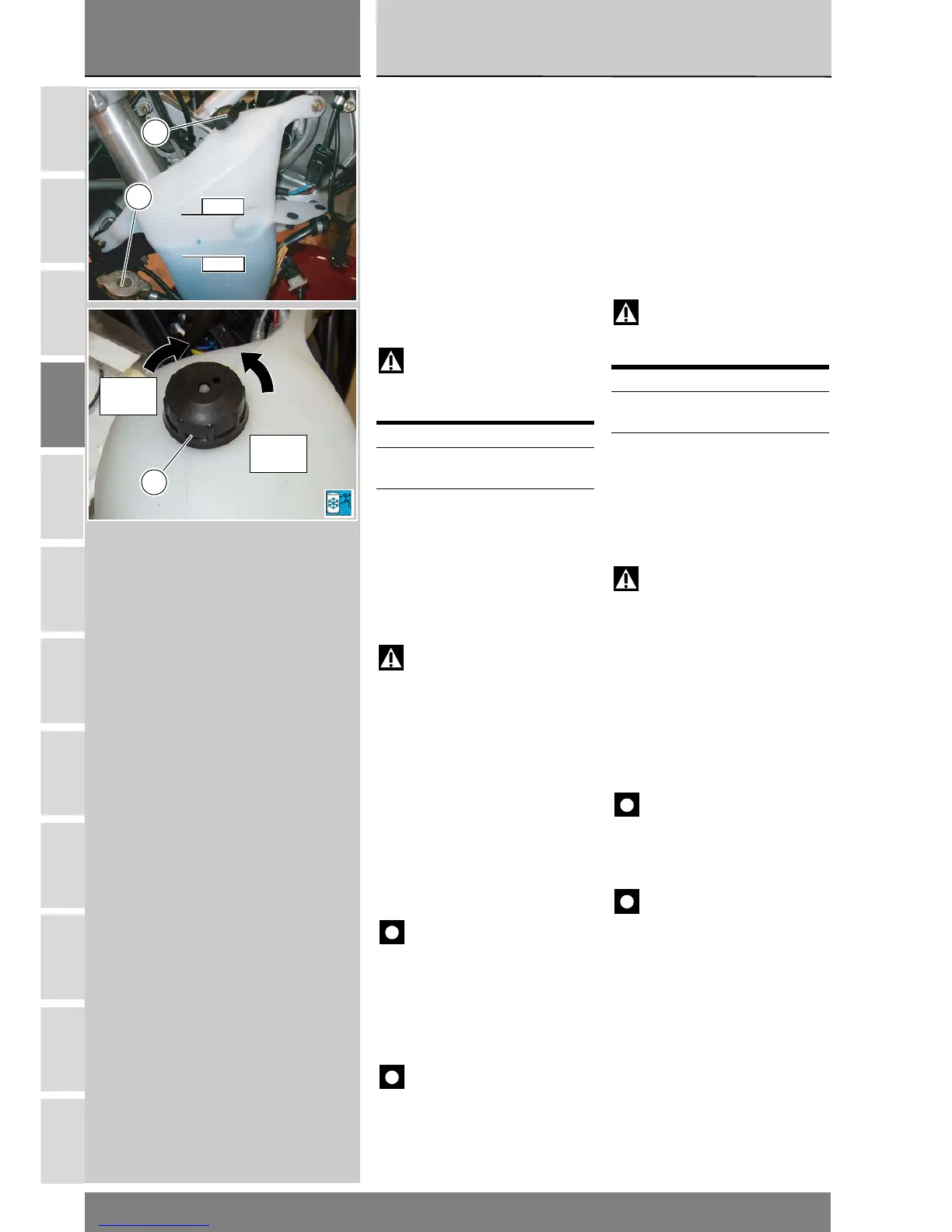

Controllo livello liquido
raffreddamento
Agli intervalli prescritti nella tabella
“Manutenzione periodica” di questa
sezione controllare il livello del liquido
refrigerante contenuto nel serbatoio
di espansione, sul lato destro del
veicolo.
Il livello corretto deve risultare
compreso tra i riferimenti di MAX e di
MIN ricavati sul serbatoio stesso.
Se il livello risulta basso è necessario
provvedere al rabbocco aggiungendo
liquido prescritto.
Attenzione
Questa operazione deve essere
eseguita con il motore a freddo e con
il motociclo perfettamente in piano.
Svitare il tappo di carico (1) e
aggiungere liquido nuovo fino a
raggiungere il livello prescritto.
Riavvitare il tappo (1) e rimontare le
strutture rimosse.
Attenzione
Non aprire il tappo di
sovrapressione (2) del radiatore
quando il motore è ancora caldo:
la pressione presente nell’impianto
(1,1 bar / 1,12 kg/cm
2
) potrebbe
provocare gravi ustioni.
Per ottenere le migliori condizioni di
esercizio (corrispondente all’inizio
congelamento miscela a –2 0 °C / –4 °F)
il liquido di raffreddamento prescritto
deve essere miscelato con acqua
nelle seguenti percentuali:
ANTIGELO: 35÷40% del volume;
ACQUA: 65÷60% del volume.
Importante
Un’acqua particolarmente dura
con alta percentuale di sali minerali
può danneggiare il motore.
In presenza di climi particolarmente
rigidi si può aumentare la percentuale
di anticongelante fino al 55% del
volume.
Importante
Una soluzione con percentuale
di anticongelante inferiore al 30% non
fornisce una adeguata protezione
contro la corrosione.
Operazioni Rif. Sez.
Rimuovere la plancia
inferiore
E 1
Rimuovere la carena-
tura destra
E 2
Checking the coolant
level
Check the coolant level in the
expansion tank - on the RH side of the
motorcycle - at the intervals indicated
in the “Routine maintenance” chart
included in this Section.
The coolant level must be between
the MIN and MAX marks on the tank.
In case of low level, top up with the
recommended coolant.
Warning
This operation shall be carried
out with the engine cold and with the
vehicle on a perfectly flat surface.
Remove the filler cap (1) and top up to
the specified level.
Refit the cap (1) and the parts
previously removed.
Warning
Do not open the cooler
overpressure plug (2) when the
engine is still hot: the pressure inside
the system (1,1 bar / 1,12 kg/cm
2
)
could cause severe burns.
For optimal operating conditions
(down to –2 0 °C / –4 °F, that is mixture
freezing point), use the following
coolant / water concentration:
COOLANT: 35-40% of volume;
WATER: 65-60% of volume.
Caution
Very hard water rich in mineral
salts can damage the engine.
Increase the amount of coolant to
55% in case of very cold climates.
Caution
Solutions with less than 30% of
coolant will not provide sufficient
protection against corrosion.
Operations See Sect.
Remove the front dash
panel
E 1
Remove right side
fairing
E 2
MAX
MIN
2
1
1
Chiuso
Closed
Aperto
Opened
