Vestizione
Fairing
sezione / section
E 1
3ST3 - M.Y. 2004 - edizione/edition 00
A
B
C
D
E
F
G
H
L
M
N
P

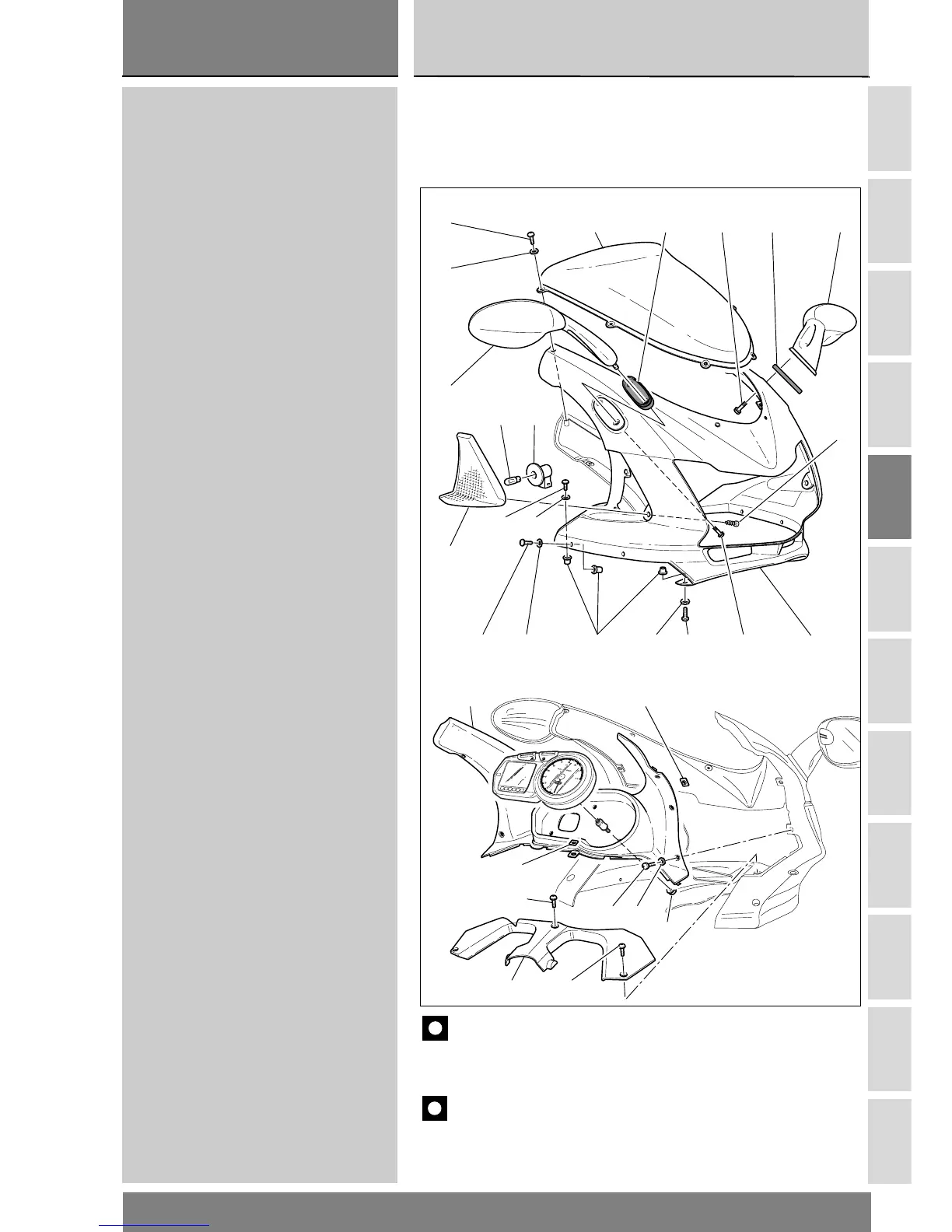

1 - CUPOLINO - SPECCHIETTI RETROVISORI
1 Cupolino
2Vite
3 Inserto filettato
4 Rosetta
5Vite
6Vite
7 Lampada
8 Indicatore di direzione Dx
9 Indicatore di direzione Sx
10 Vite
11 Guarnizione Dx
12 Specchio retrovisore Dx
13 Guarnizione Sx
14 Specchio retrovisore Sx
15 Parabrezza
16 Portalampada
17 Plancia anteriore
18 Vite
19 Rosetta
20 Clips
21 Plancia posteriore
22 Vite
23 Dado
1
104 55
6
7 16
35
17 20
18
21
22
18
20
19
23
8 Dx
9 Sx
4
5 4
2 10 13 141115
4
12
1 - HEADLIGHT FAIRING - REAR-VIEW MIRRORS
1 Headlight fairing
2Screw
3 Threaded insert
4 Washer
5Screw
6Screw
7Bulb
8 Right turn indicator
9 Left turn indicator
10 Screw
11 Right seal
12 Right rear-view mirror
13 Left seal
14 Left rear-view mirror
15 Windshield
16 Bulb holder
17 Front dash panel
18 Screw
19 Washer
20 Clips
21 Splashguard
22 Screw
23 Nut
Caution
Bold reference numbers in this chapter identify parts not shown in the
figures next to the text. Look up the exploded view diagram.
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che
i particolari richiamati non sono presenti nelle immagini a fianco del testo,
ma devono essere ricercati nella presente tavola esplosa.
E
