Ducati ST3 2004 User Manual

Mototelaio
Frame
sezione / section
H 4
15
A
B
C
D
E
F
G
H
L
M
N
P
ST3 - M.Y. 2004 - edizione/edition 00
4 - SUPPORTI PEDANE
1Vite
2 Protezione sinistra
3Piastrino
4 Gomma pedana
5 Pedana anteriore sinistra
6Vite
7 Anello elastico
8 Molla
9 Perno
10 Pedana anteriore destra
11 Protezione destra
12 Pedana posteriore sinistra
13 Pedana posteriore destra
14 Piastrino
15 Molla
16 Sfera
17 Anello elastico
18 Perno
19 Vite
20 Piastra porta pedana anteriore destra
21 Vite
22 Piastra porta pedana anteriore sinistra
23 Maniglia
24 Vite speciale
25 Spina
26 Molla
27 Piastra porta pedana posteriore sinistra
28 Piastra porta pedana posteriore destra
27 19
14
4
6
12
3
15
14
16
17
18
25
23
26
24
1
2
4 3
5
6
21
22
9
8
7
19
14
28
14 16 15
17
18
21
9
20
8
7
11
1
10
6
3
4
4
3
6
13

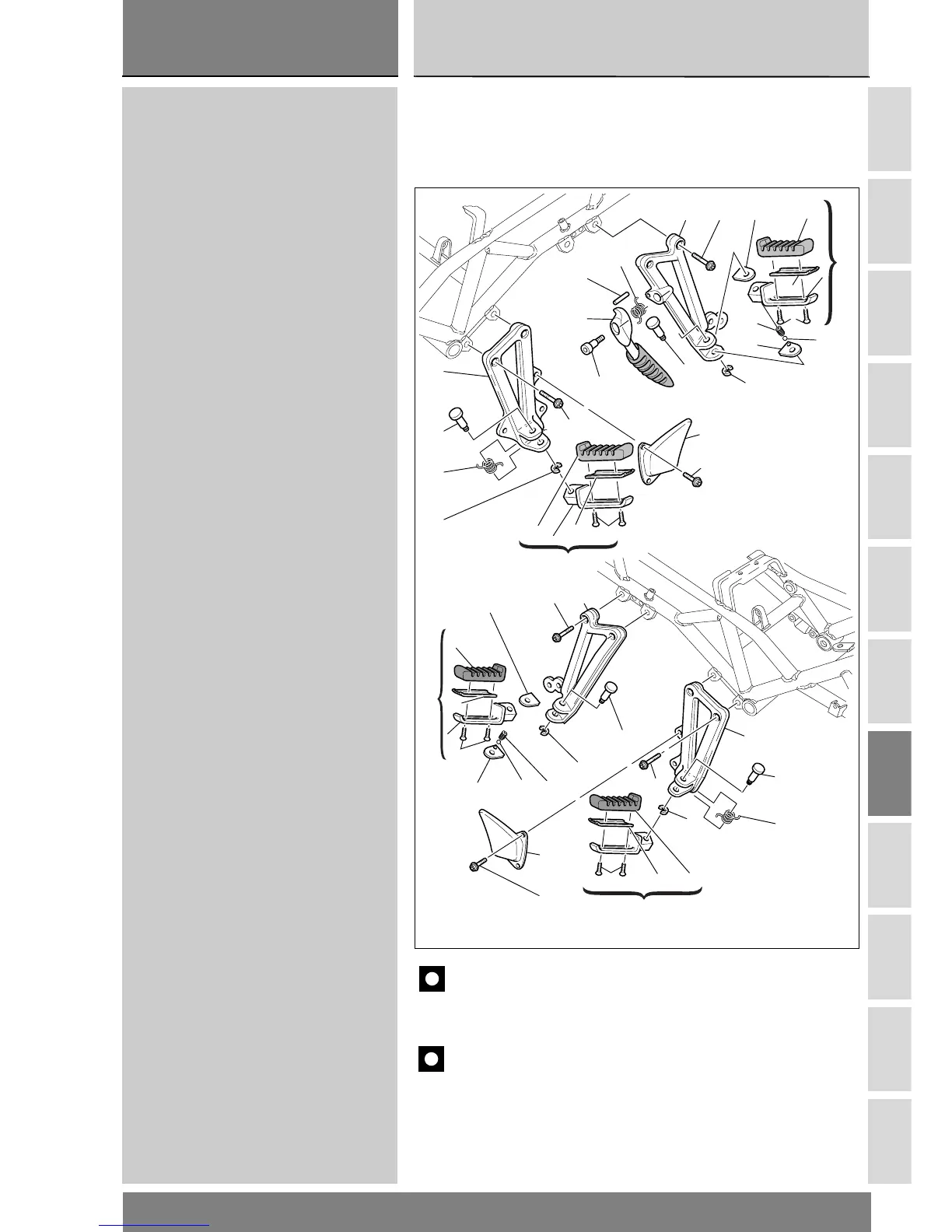

4 - FOOTPEG MOUNTS
1Screw
2 Left heel guard
3Plate
4 Footpeg rubber
5 Left front footpeg
6Screw
7 Circlip
8Spring
9Pin
10 Right front footpeg
11 Right heel guard
12 Left rear footpeg
13 Right rear footpeg
14 Plate
15 Spring
16 Ball
17 Circlip
18 Pin
19 Screw
20 Right front footpeg holder plate
21 Screw
22 Left front footpeg holder plate
23 Handle
24 Special screw
25 Pin
26 Spring
27 Left rear footpeg holder plate
28 Right rear footpeg holder plate
Caution
Bold reference numbers in this section identify parts not shown in the
figures next to the text. Look up the exploded view diagram.
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
H
