Motore
Engine
sezione / section
N 8
150
A
A
B
C
D
E
F
G
H
L
M
N
P
ST3- M.Y. 2004 - edizione/edition 00

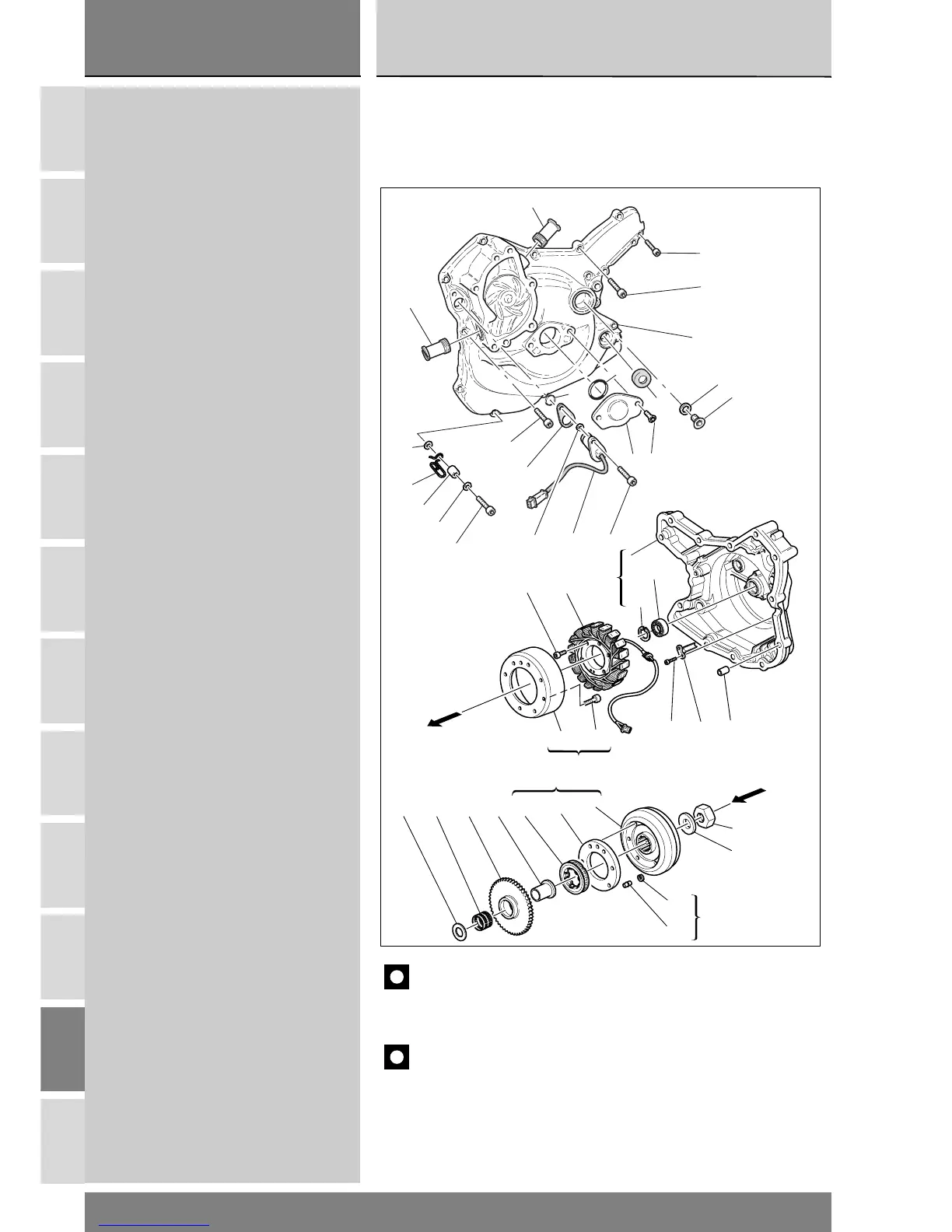

8 - VOLANO - ALTERNATORE
1Vite
2 Bocchettone mandata pompa acqua
3 Tappo ispezione accensione
4 Anello di tenuta
5 Guarnizione OR
6 Coperchio
7Vite
8 Sensore motore
9 Guarnizione
10 Guarnizione OR
11 Vite
12 Vite
13 Vite
14 Flangia
15 Perno di riferimento
16 Anello di fermo
17 Volano accensione
18 Rosetta
19 Boccola interna
20 Gabbia a rullini
21 Ingranaggio condotto avviamento
22 Ruota libera
23 Gruppo volano-ruota libera
24 Rotore alternatore
25 Vite
26 Vite
27 Cuscinetto
28 Anello Seeger
29 Coperchio alternatore
7
4
6
1838
36
37
40
36
39
2
11
2
12
33
27
28
25
30
32
31
26
29
24
13
29
41
3
9
10
5
A
A
23
22
21
20 19
18
16
15
1714
23
35
34
8 - FLYWHEEL - GENERATOR
1Screw
2 Coolant pump delivery hose
3 Ignition inspection plug
4 Oil seal
5O-ring
6 Cover
7Screw
8 Engine sensor
9Seal
10 O-ring
11 Screw
12 Screw
13 Screw
14 Flange
15 Reference pin
16 Circlip
17 Ignition flywheel
18 Washer
19 Inner ring
20 Needle roller bearing
21 Starter driven gear
22 Starter clutch
23 Flywheel - starter clutch assembly
24 Generator rotor
25 Screw
26 Screw
27 Bearing
28 Circlip
29 Generator cover
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
2
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
