Ducati ST3 2004 User Manual

Ruote - Sospensioni - Freni
Wheels - Suspensions - Brakes
sezione / section
G 6
32
A
A
B
C
D
E
F
G
H
L
M
N
P
ST3 - M.Y. 2004 - edizione/edition 00

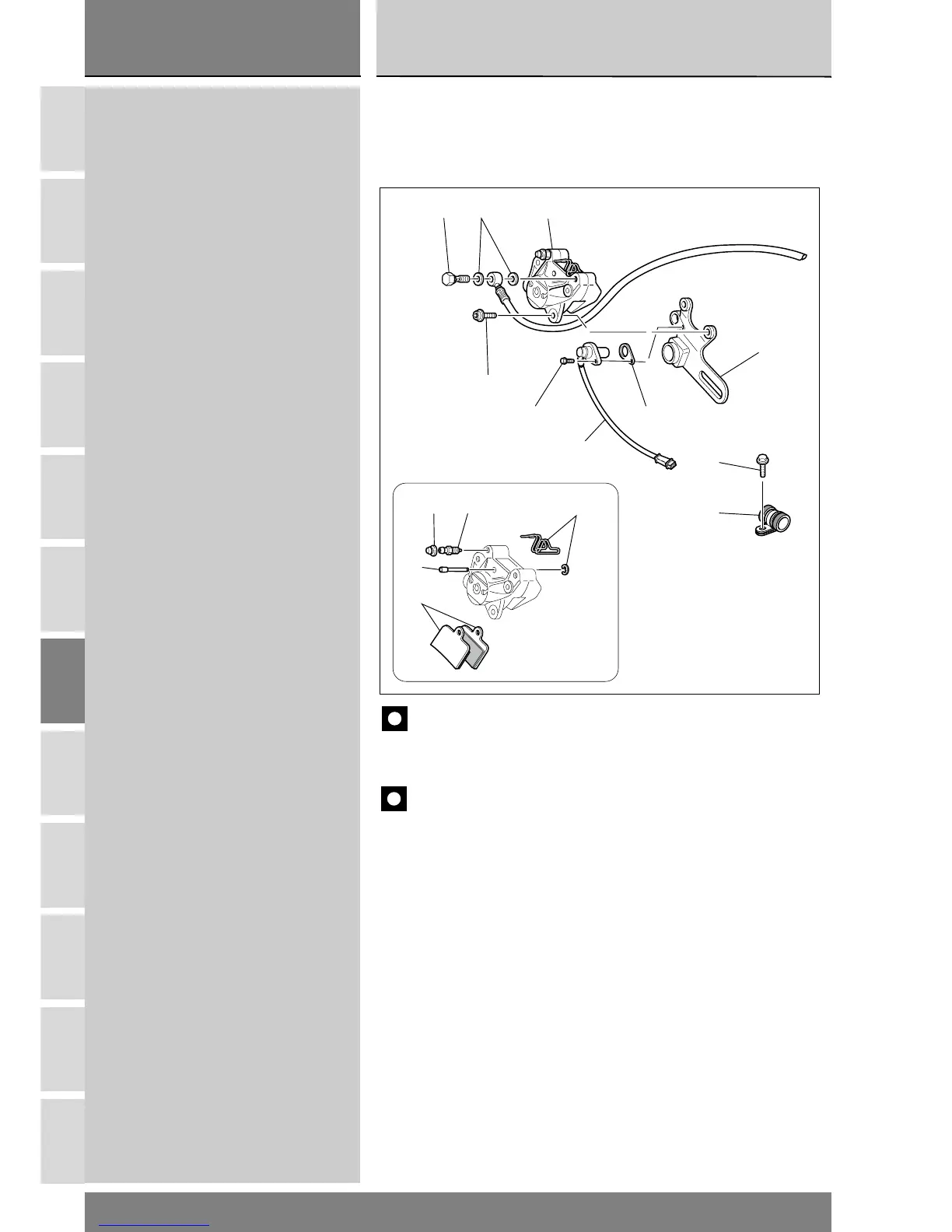

6 - FRENO IDRAULICO POSTERIORE
1 Vite speciale
2 Guanizione
3 Pinza freno posteriore
4Vite
5Vite
6Sensore
7 Distanziale
8 Piastra portapinza
9 Parapolvere
10 Ricambio spurgo
11 Ricambio perni e molletta
12 Pastiglie
13 Vite
14 Graffetta
7
1
4
8
13
14
5
6
11
10
9
11
12
3
2
6 - REAR BRAKE
1 Union bolt
2Seal
3 Rear brake caliper
4 Retaining bolt
5Bolt
6 Sensor
7 Spacer
8 Caliper mounting plate
9 Dust cap
10 Bleed valve
11 Pin and clip
12 Pads
13 Screw
14 Hose clamp
Caution
Bold reference numbers in this section identify parts not shown in the
figures next to the text. Look up the exploded view diagram.
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
G
