Motore
Engine
sezione / section
N 2.1
15ST3 - M.Y. 2004 - edizione/edition 00
Revisione pompa olio
Una volta aperta, procedere ai
seguenti controlli:
- gioco tra i denti degli ingranaggi;
- gioco radiale tra ingranaggi e corpo
pompa;
- gioco assiale tra ingranaggi e coper-
chio.
Il limite di servizio deve risultare
quello prescritto (Sez. C 1.1).
Verificare inoltre le condizioni delle
superfici di accoppiamento sul
coperchio e sul corpo pompa: non
devono presentare solchi, scalini o
rigature.
Lavare e soffiare con aria compressa i
canali interni.
Ricomposizione pompa olio
Inserire sull’estremità
dell’ingranaggio conduttore pompa
olio, l’ingranaggio comando pompa
(12), l’anello elastico (20) e la bussola
(13).
Bloccare i componenti appena
installati, inserendo l’anello seeger
(19) nell’apposita sede.
Inserire nel coperchio pompa (2) la
valvola by pass (17), la molla (16) e
avvitare il tappo (14).
Serrare il tappo (14) alla coppia
prescritta (Sez. C 3) applicando un
frenafiletti prescritto.
Assemblare il coperchio (2) al corpo
pompa (5) completo di ingranaggi.
Avvitare le viti (6) di fissaggio
coperchio pompa.
Serrare le viti alla coppia prescritta
(Sez. C 3).
Note
Una volta ricomposta, riempire
la pompa con olio motore prima del
rimontaggio.

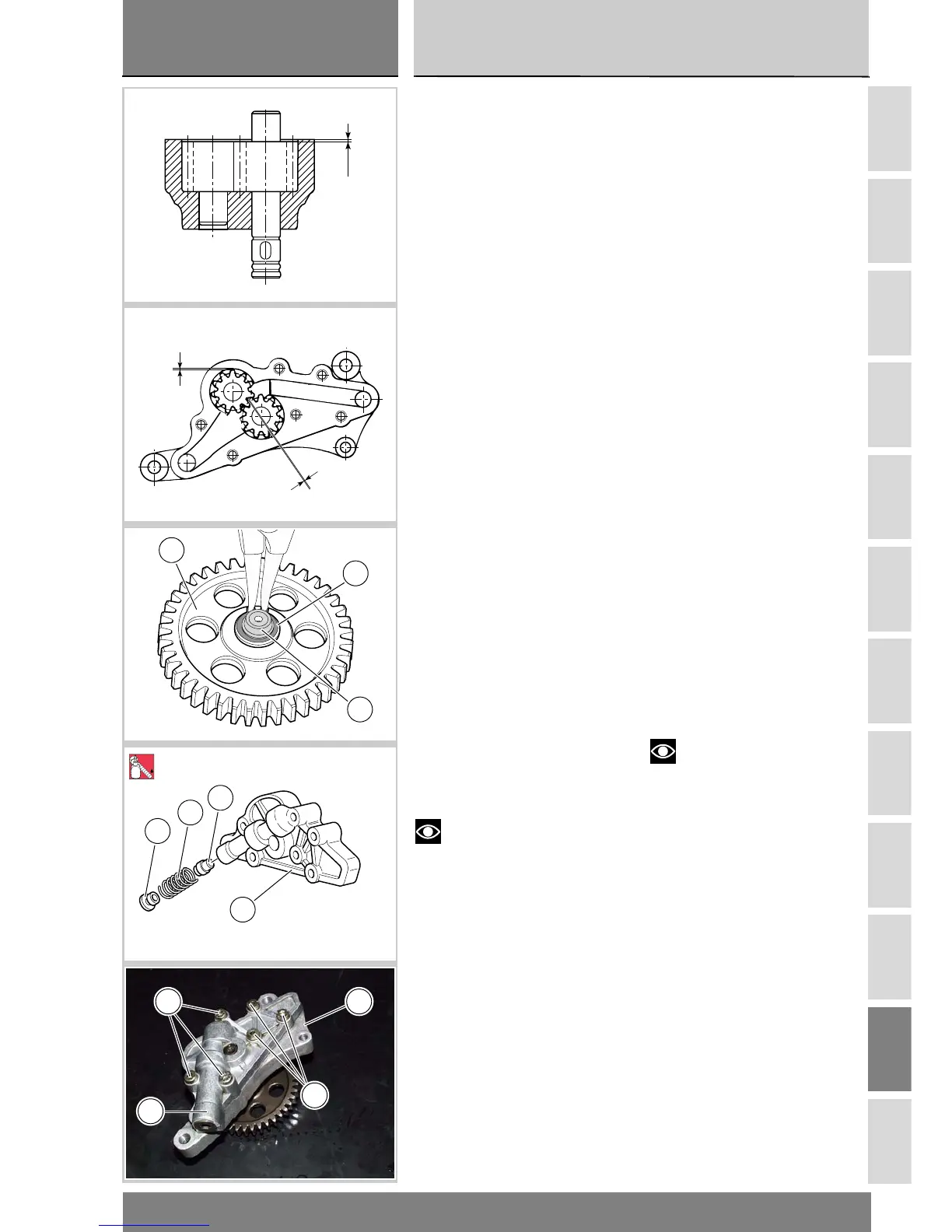

Overhauling the oil pump
Once pump has been opened, check
the following:
- gear backlash;
- radial clearance between gears and
pump body;
- axial clearance between gears and
pump cover.
Service limit shall be within the
specified limits (Sect. C 1.1).
Check contact surfaces of cover and
pump body for grooves, steps or
scoring.
Wash inner oilways and blow with
compressed air.
Reassembling the oil pump
Fit pump control gear (12), snap ring
(20) and bushing (13) at the top of oil
pump drive gear.
To secure the above parts in place,
install circlip (19) into its seat.
Fit by-pass valve (17) and spring (16)
into pump cover (2) and screw plug
(14).
Apply recommended threadlocker on
plug (14) and tighten it to the
specified torque (Sect. C 3).
Assemble cover (2) on pump body (5)
with gears.
Screw pump cover retaining screws
(6).
Tighten screws to the specified
torque (Sect. C 3).
Note
Once re-assembled, fill the oil
pump with engine oil before refitting
it.
19
12
13
17
14
16
2
5
LOCK
6 5
6
2
