Uso e manutenzione
Maintenance operations
sezione / section
D 5
49ST3 - M.Y. 2004 - edizione/edition 00

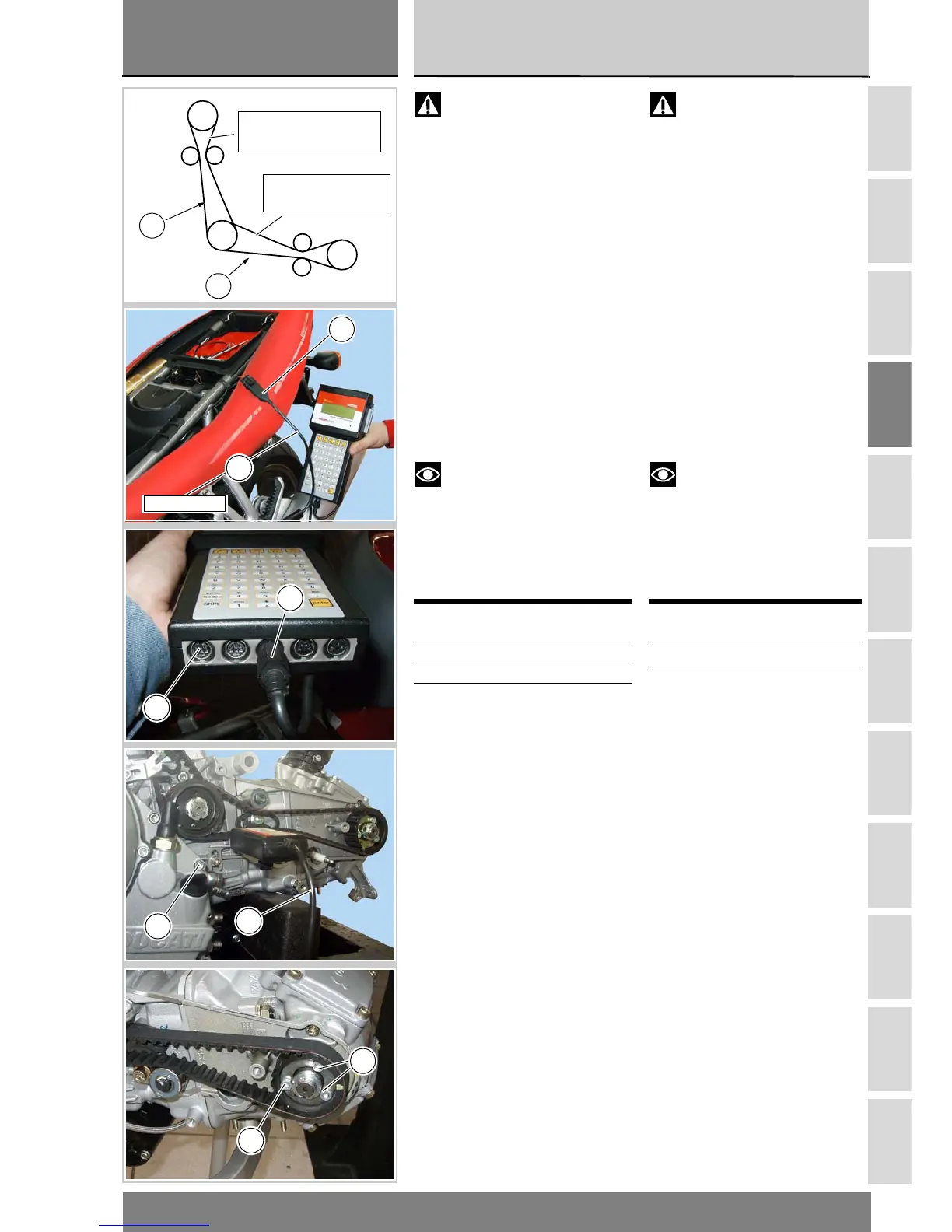

Warning
Measure the belt tension on
sections (19) of the belts as shown in
the figure.
Connect the power cable (2) of the
Mathesis tester to the motorcycle's
power socket (20).
Connect the cable (21) of the optic
sensor to the COM1 port (Q) on the
Mathesis tester.
Fix the bracket of the optical sensor in
place with the retaining screw (22)
from the belt cover.
Aim the optical sensor's central green
LED towards the centre of the belt
section, align the sensor with the belt
at a distance of about 1- 1.5 cm.
Pluck the belt with one finger and
read the oscillation frequency (in Hz)
on the Mathesis tester.
Note
Do not pluck the belt
repeatedly. The MATHESIS tester
requires a minimum time of 1 second
to take a reading.
Refer to the following table for the
correct tension values.
If belt tension is not correct, slacken
the screws (23) fixing the drive pulley
to the flange.
Belt Reading Tension (±5
Hz)
Horizontal 142 Hz
Vertical 142 Hz
Attenzione
Controllare il valore di tensiona-
mento sui bracci (19) delle cinghie in-
dicati in figura.
Collegare il cavo alimentazione (2) del
Mathesis alla presa (20) di corrente
della moto.
Collegare il cavo (21) del lettore otti-
co, alla porta COM1 (Q) del Mathesis.
Fissare la staffa di supporto del letto-
re ottico utilizzando la vite (22) di fis-
saggio del coperchio copricinghia.
Direzionare il led verde centrale del
lettore ottico verso la parte centrale
del tratto della cinghia, posizionando il
lettore in asse rispetto alla cinghia
e ad una distanza di circa 1÷1,5 cm .
Sollecitare leggermente la cinghia
con un dito e leggere il valore della
frequenza della sua oscillazione (Hz)
sul Mathesis.
Note
Non sollecitare la cinghia dis-
tribuzione più volte, poichè il tempo
minimo necessario al MATHESIS per
effettuare una lettura è di 1 secondo.
Per i valori di tensionamento control-
larela tabella sotto riportata.
Se il valore della tensione non è
corretto, allentare le viti (23) di
fissaggio della puleggia distribuzione
sulla flangia.
Cinghia Tensione (±5
Hz)
Orizzontale 142 Hz
Verticale 142 Hz
19
19
Cinghia verticale Ver-
tical belt
Cinghia orizzontale
Horizontal belt
Fisso
Fixed
Mobile
Mobile
Fisso/Fixed
514.1.034.1A
2
20
Q
2
21
22
23
23
