Motore
Engine
sezione / section
N 7.2
147ST3 - M.Y. 2004 - edizione/edition 00
Reassembling the
gearbox shafts

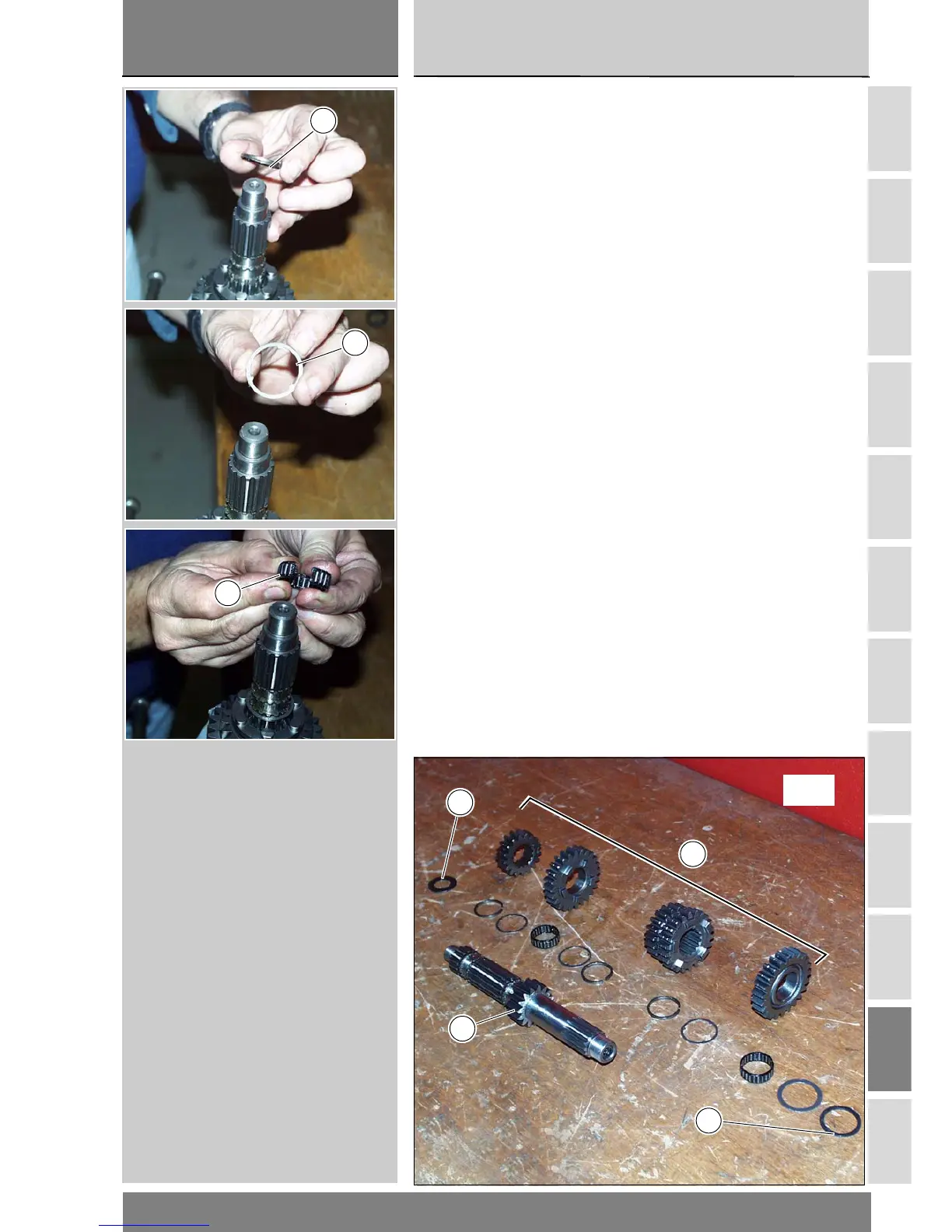

Fig. 1 shows all parts to be fitted onto
the primary shaft (2), after calculating
correct thickness for shims (1) and
(11) (Sect. N 9.2).
To refit gears to gearbox shafts,
follow the disassembly procedure in
reverse order.
Special care must be taken when
fitting idle gears. Installation of 3rd
and 4th gears and all fasteners onto
the secondary shaft is here shown by
way of example.
Fit the circlip (7). Ensure it is fully
seated into the shaft. It is
recommended a suitable sized tube
drift be used to seat the ring.
Fit the safety washer (6) into the
shaft; it should rest against the circlip.
Grease the roller cage (4) richly with
the recommended grease and seat it;
widen a bit to fit onto the shaft.
Ricomposizione alberi
cambio
La Fig.1 mostra tutti i componenti che
devono essere installati sull'albero
primario (2), con i rasamenti (1) e (11)
di estremità calcolati (Sez. N 9.2).
Rimontare gli ingranaggi sugli alberi
del cambio procedendo in maniera
contraria a quanto descritto per la
scomposizione degli stessi.
Occorre prestare particolare attenzi-
one quando si montano gli ingranaggi
folli. Riportiamo l'esempio del mon-
taggio degli ingranaggi della 3ª e 4ª ve-
locità e relativi componenti di
fissaggio sull'albero secondario.
Installare l'anello elastico (7) verifi-
cando che risulti completamente in-
serito nelle sedi dell'albero. E' buona
norma utilizzare un tampone tubolare
di adatte dimensioni con il quale sp-
ingere l'anello.
Introdurre nell'albero, fino a contatto
con l'anello elastico appena montato,
la rosetta a tre punte (6).
Lubrificare abbondantemente con
grasso prescritto la gabbia a rullini (4)
ed accompagnarla in sede, aprendola
quel tanto che basta per introdurla
sull'albero.
Fig 1
11
1
2
2
7
6
4
