Impianto elettrico
Electric system
sezione / section
P 5
52 ST3 - M.Y. 2004 - edizione/edition 00

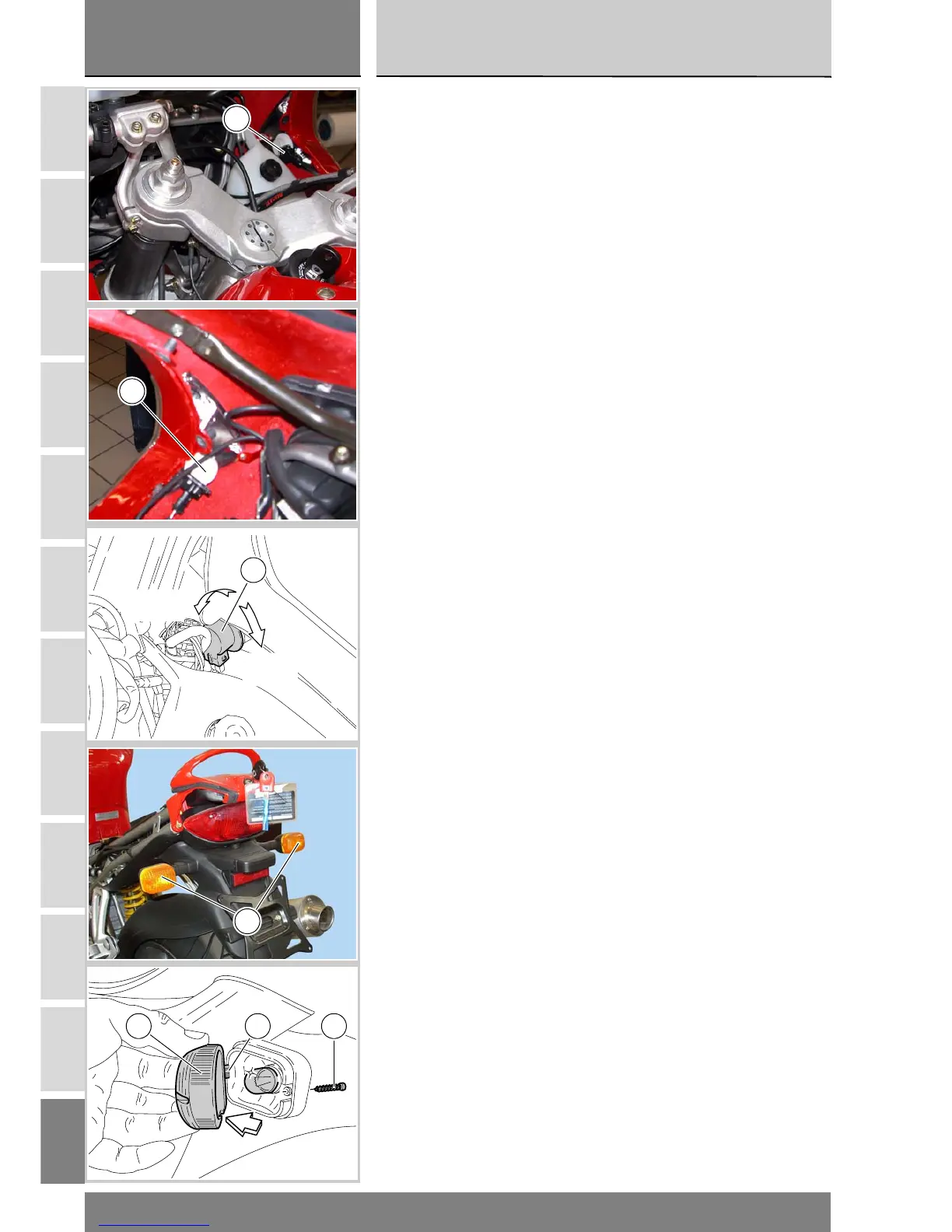

Sostituzione lampadine
Sostituzione lampadine per
indicatori di direzione
Per accedere alle lampadine degli
indicatori di direzione è necessario
rimuovere le plance del cruscotto
(Sez. E 1).
Anteriori
Ruotare in senso antiorario il
portalampada (1) e rimuoverlo dal
corpo indicatore.
Sfilare la lampada bruciata e sostituirla.
Rimontare il portalampada, con lo
scasso tondo verso l’alto, e
ruotandolo in senso orario fino al
bloccaggio nella sede del corpo
indicatore.
Posteriori
Svitare la vite (2) e separare la
coppetta (3) dal supporto indicatore.
La lampadina ha un innesto a
baionetta, per estrarla occorre
premere e ruotarla in senso antiorario.
Sostituire la lampadina e reinserirla
premendo e ruotando in senso orario
fino allo scatto in sede.
Rimontare la coppetta inserendo il
dentino (A) nell’apposita fessura
supporto.
Bloccare la vite (2) di fissaggio.
Changing light bulbs
Turn indicators
To gain access to the turn indicator
light bulbs, first remove the
instrument panel side covers
(Sect. E 1).
Front turn indicators
Turn the bulb holder (1) counter-
clockwise and remove it from the
indicator body.
Remove the burnt light bulb and
change it.
Refit the bulb holder with the round
opening facing upward and then turn
it clockwise in its socket until it seats
into the indicator body.
Rear turn indicators
Undo the fixing screw (2) to detach
the light cover (3) from the indicator
support.
The bulb has a bayonet-type fitting.
Press and twist counter-clockwise to
extract.
Change the light bulb by pushing and
turning it clockwise in its socket.
Refit the light cover by inserting the
tab (A) into the suitable slot in the
support.
Tighten the fixing screw (2).
1
1
CHIUSO
CLOSED
APERTO
OPEN
1
3
3 A 2
