Motore
Engine
sezione / section
N 4.1
57ST3 - M.Y. 2004 - edizione/edition 00

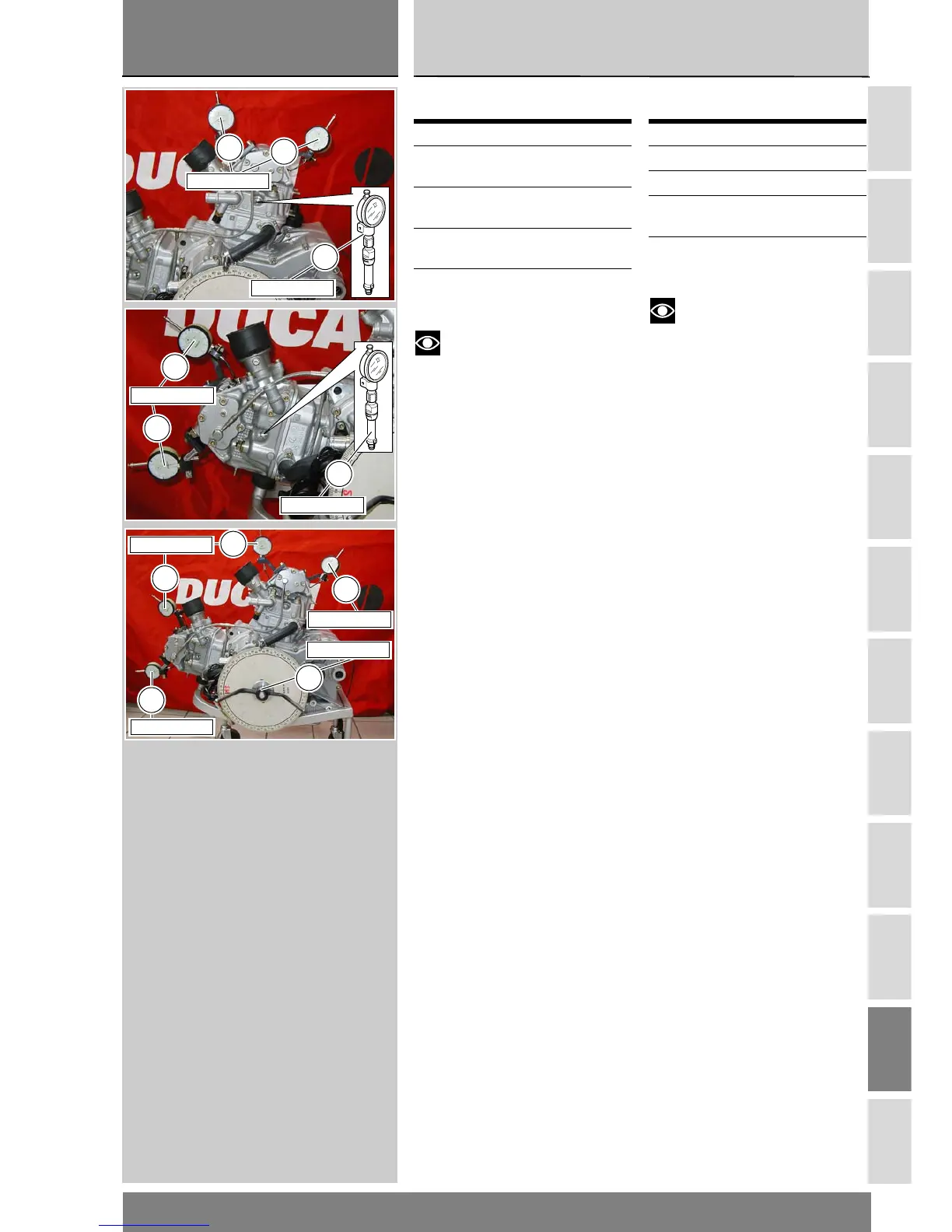

Checking engine timing
Note
Engine timing should be
checked after replacing such
component parts as camshafts,
valves or timing belt rollers or when
overhauling badly worn engines.
Fit tool (L) part no. 88765.1297 in the
spark plug hole and determine piston
top dead center with gauges (H) part
no. 88713.1058 and timing gauge
(hub part no. 88713.0123 and degree
wheel (G) part no. 98112.0002).
Check that camshaft can rotate. If it
runs hard, use a smaller feeler gauge.
In this condition, the piston of the
horizontal cylinder is at TDC with the
valves fully closed - verify looking at
gauge (E). Set dial gauges (H) to zero.
Fit the belts and set
- horizontal belt to 142 Hz
- vertical belt to 142 Hz
as described under Section N 4.2
Turn degree wheel (G)
counterclockwise until the dial gauge
(H) placed at the exhaust end reads
1mm lift. Check that angle reading in
degrees on the degree wheel (G) is as
specified (Sect. C 1).
Operations See Sect.
Remove the tank fuel N 4.2
Remove the filter box L 7
Remove timing belt
covers and timing belts
N 4.2
Remove the valve
covers
N 4.3
Verifica fasatura motore
Note
L’operazione di verifica fasatura
degli organi della distribuzione si
rende necessaria in caso di
sostituzione di componenti come
alberi distribuzione, valvole o
pulegge; oppure in caso di revisione
di motori molto usurati.
Installare l’attrezzo (L) 88765.1297
nel pozzetto candela per determinare
il punto morto superiore del pistone, i
calibri (H) 88765.1397 e l’attrezzo
controllo fasatura (mozzo 88713.0123
con goniometro (G) 98112.0002).
Verificare che in questa condizione
l’albero distribuzione possa muoversi;
se l’operazione risulta difficoltosa,
diminuire lo spessore della lama dello
spessimetro.
In questa condizione, corrispondente
alla posizione di punto morto superiore
del pistone orizzontale con valvole
completamente chiuse, rilevabile con il
comparatore (F), azzerare i calibri (H).
Montare le cinghie e portare il valore
di tensione a:
- Cinghia orizzontale 142 Hz
- Cinghia verticale 142 Hz
Come descritto nella (Sez. N 4.2).
Ruotare in senso antiorario il
goniometro (G) fino a leggere sul
quadrante del calibro (H), sullo
scarico, un’alzata di 1 mm. Verificare
che il valore dello spostamento
angolare rilevato sul goniometro (G)
corrisponda a quello prescritto (Sez. C
1.1).
Operazioni Rif. Sez.
Rimuovere il serbatoio
carburante
L 2
Rimuovere la scatola
filtro aria
L 7
Rimuovere i coperchi e
le cinghie distribuzione
N 4.2
Rimuovere i coperchi
valvole
N 4.3
L
88765.1297
88765.1397
H
H
H
88765.1297
L
88765.1397
H
88713.0123
G
88765.1397
88765.1397
H
H
88765.1397
H
H
