Motore
Engine
sezione / section
N 4.2
60 ST3 - M.Y. 2004 - edizione/edition 00
Smontaggio componenti
distribuzione
Note
Per una migliore chiarezza le
operazioni descritte rappresentano un
motore rimosso dal telaio.
L'esecuzione delle stesse è
comunque possibile anche con
motore installato rimuovendo i
componenti riportati.
Note
Rimuovere inoltre ogni
componente che possa intralciare le
operazioni.
Smontaggio coperchi esterni
distribuzione
Svitare la vite (3) e le viti (4) e
rimuovere il coperchio esterno (1)
cinghia distribuzione orizzontale.
Svitare la vite (3) di fissaggio
coperchio esterno (2) cinghia
distribuzione verticale e rimuoverlo.
Operazioni Rif. Sez.
Rimuovere le carene
laterali
E 2
Rimuovere supporto
batteria
P 2
Scollegare i
componenti impianto
elettrico lato destro
motore
P 1
Sollevare il serbatoio L 2
Rimuovere la scatola
filtro
L 7
Removing the timing
system parts
Note
For reasons of clarity, the
figures show the engine block
removed from frame: this operation
can nevertheless be carried out also
with the engine on frame.
Note
Remove also all the parts that
could hinder the operation in
progress.

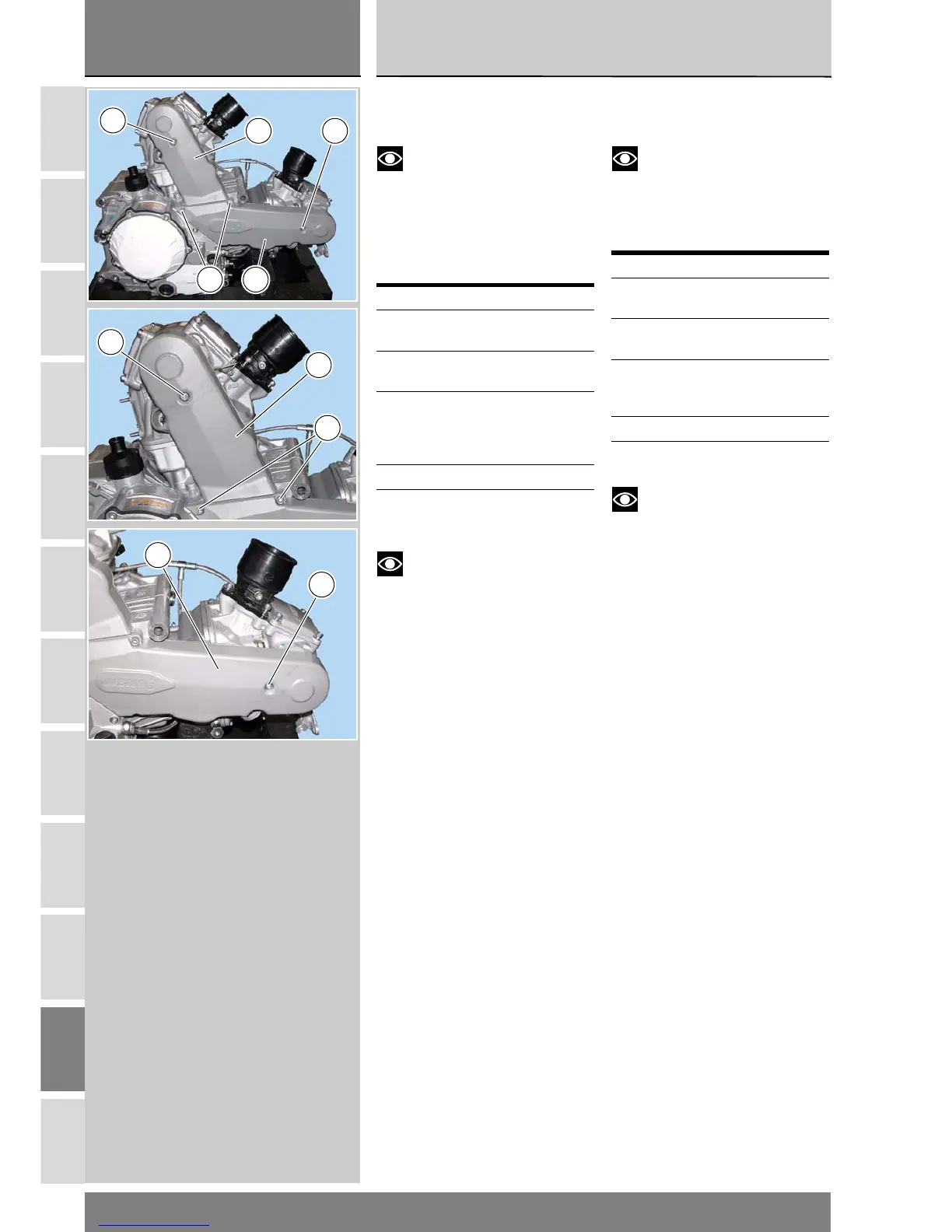

Removing timing outer covers
Loosen retaining screws (9) on
vertical cylinder outer cover (1) and
remove it.
Loosen retaining screws (9) on
horizontal cylinder outer cover (3) and
remove it.
Loosen retaining screws (9) on center
outer cover (2) and remove it.
Operations See Sect.
Remove the side
fairings
E 2
Remove the battery
mount
P 2
Disconnect the electric
system parts on engine
right side
P 1
Lift the fuel tank L 2
Remove the filter box L 7
1
3
3
4 2
4
1
3
3
2
