Ducati ST3 2004 User Manual

Impianto di alimentazione / Scarico
Fuel system / Exhaust system
sezione / section
L 10
32
A
A
B
C
D
E
F
G
H
L
M
N
P
ST3- M.Y. 2004 - edizione/edition 00

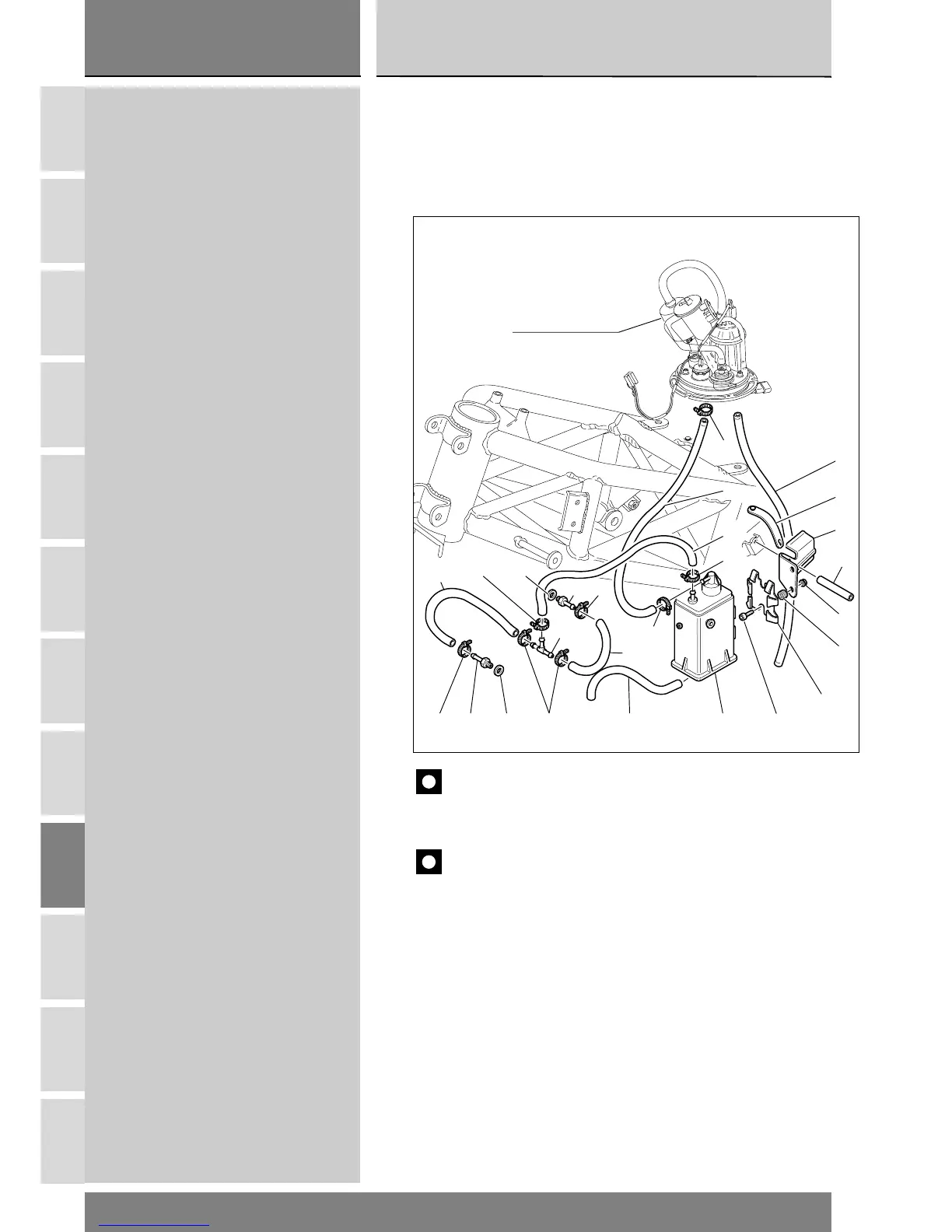

10 - FILTRO A CARBONI ATTIVI “CANISTER”
(solo per versioni USA)
1 Fascetta
2 Tubo
3 Fascetta
4 Supporto
5 Distanziale
6 Dado
7 Gommino
8 Piastrino
9Vite
10 Filtro CANISTER
11 Tubo
12 Tubo
13 Tubo
14 Guarnizione alluminio
15 Raccordo
16 Fascetta
17 Tubo sfiato
18 Deviatore
19 Fascetta
20 Fascetta
21 Tubo
4
19141516
4
5
3
17
6
7
8
9
1022
21 14
18
13
19
15 16
12
2
1
11
20
Vedi Sez. L 2
See Sect. L 2
10 - CANISTER FILTER (for US versions only)
1Tie
2Pipe
3Tie
4 Mount
5 Spacer
6Nut
7 Rubber block
8Plate
9Screw
10 Canister filter
11 Pipe
12 Pipe
13 Pipe
14 Aluminum gasket
15 Connector
16 Tie
17 Breather pipe
18 Fitting
19 Tie
20 Tie
21 Pipe
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts not shown in the
figures next to the text. Look up the exploded view diagram.
L
