Ducati ST3 2004 User Manual

Mototelaio
Frame
sezione / section
H 7
30
A
A
B
C
D
E
F
G
H
L
M
N
P
ST3- M.Y. 2004 - edizione/edition 00
7 - FANALE POSTERIORE E PORTATARGA
1Vite
2 Maniglia posteriore
3 Fanalino posteriore
4 Lente fanale posteriore
5Vite
6 Lampada
7 Gommino
8 Boccola distanziale
9 Rosetta
10 Dado
11 Inserto filettato
12 Rosetta
13 Vite
14 Piastra portatarga
15 Vite
16 Dado
17 Cablaggio fanale posteriore
18 Indicatore direzione destro
19 Vite
20 Indicatore direzione sinistro
21 Lampada
22 Lente indicatore direzione
23 Vite
24 Dado
25 Dado
26 Dado
27 Rosetta
28 Luce targa
29 Catadiottro
30 Portatarga
31 Gommino
32 Piolo
1
2
1
7
11
17
10
9
8
26
27
24
25
11
31
32
19
18
6
4
5
3
28
29
15
14
13
12
16
30
12
13
23
21
22
20

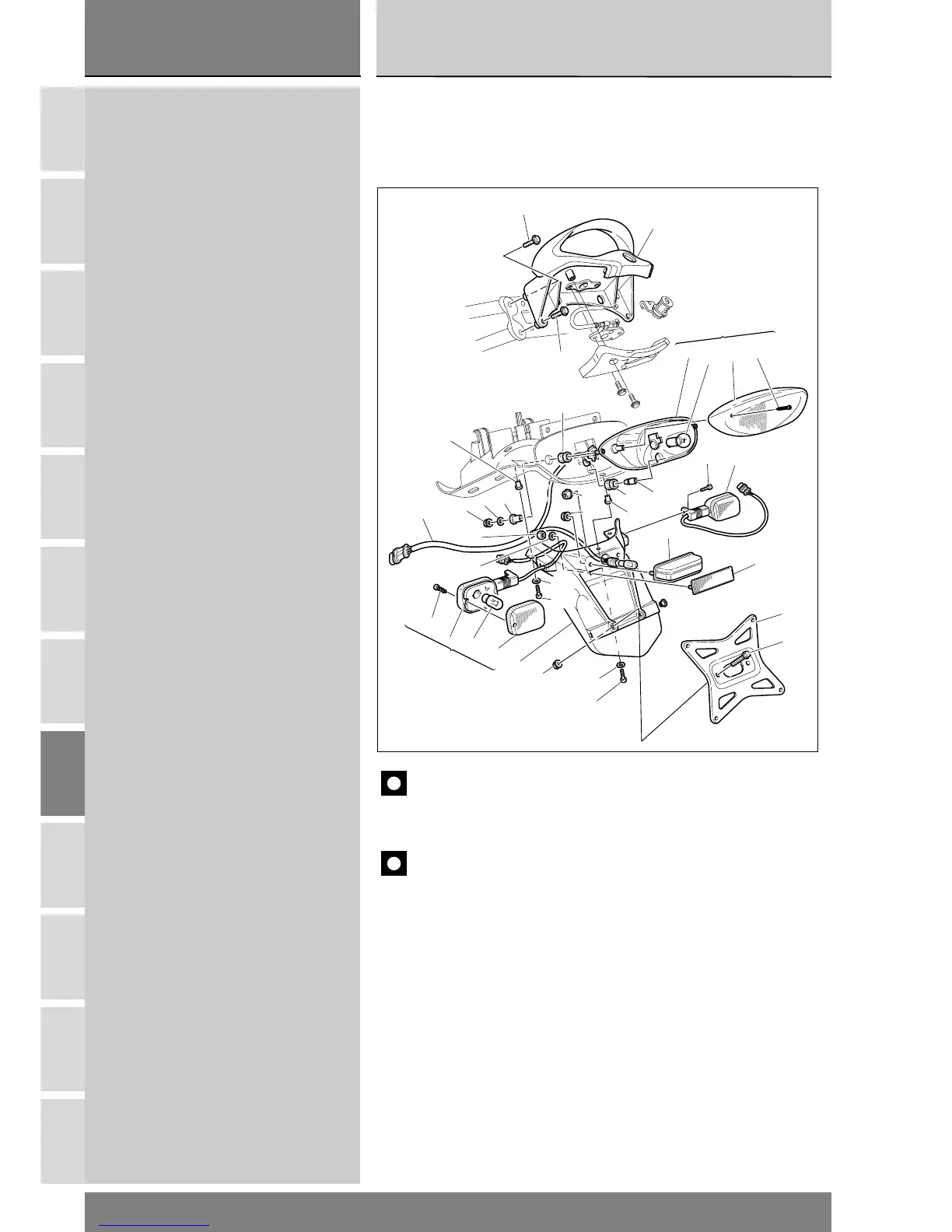

7 - TAIL LIGHT AND NUMBER PLATE HOLDER
1Screw
2 Rear grab rail
3 Tail light
4 Tail light lens
5Screw
6Bulb
7Seal
8 Spacer
9 Washer
10 Nut
11 Threaded insert
12 Washer
13 Screw
14 Number plate holder plate
15 Screw
16 Nut
17 Tail light wiring
18 Right turn indicator
19 Screw
20 Left turn indicator
21 Bulb
22 Turn indicator lens
23 Screw
24 Nut
25 Nut
26 Nut
27 Washer
28 Number plate light
29 Cat's eye
30 Number plate holder
31 Seal
32 Dowel
Caution
Bold reference numbers in this section identify parts not shown in the
figures next to the text. Look up the exploded view diagram.
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
