Motore
Engine
sezione / section
N 2.1
10
A
A
B
C
D
E
F
G
H
L
M
N
P
ST3- M.Y. 2004 - edizione/edition 00

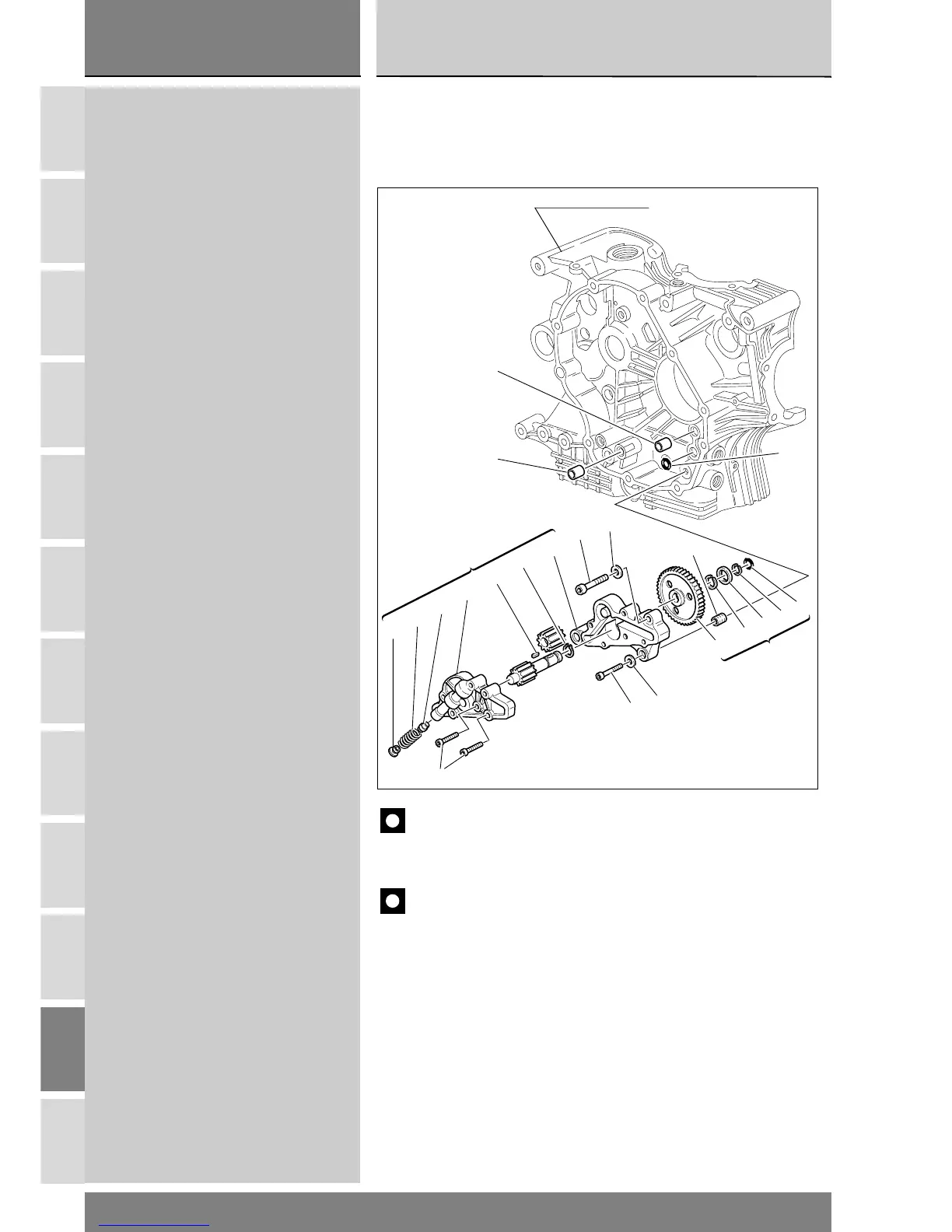

2.1 - IMPIANTO DI LUBRIFICAZIONE: POMPA OLIO
1 Pompa olio completa
2 Coperchio pompa
3 Guarnizione O - Ring
4 Guarnizione O - Ring
5 Corpo pompa
6Vite
7 Linguetta
8 Rosetta elastica
9Vite
10 Vite
11 Rosetta elastica
12 Ingranaggio comando pompa
13 Bussola
14 Tappo by-pass
15 Boccola di riferimento
16 Molla by-pass
17 Valvola by-pass
18 Boccola riduzione
19 Anello Seeger
20 Anello elastico
15
3
4
19
13
1
20
18
12
10
11
8
9
5
25
1
7
2
17
16
14
6
15
Vedi Sez. N9.2
See Sect. N9.2
2.1 - LUBRICATION SYSTEM: OIL PUMP
1 Complete oil pump
2 Pump cover
3 O - Ring
4 O - Ring
5 Pump body
6Screw
7Key
8 Spring washer
9Screw
10 Screw
11 Spring washer
12 Pump drive gear
13 Bush
14 By-pass plug
15 Alignment bush
16 By-pass spring
17 By-pass valve
18 Sleeve
19 Circlip
20 Seal ring
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
