Ducati ST3 2004 User Manual

Motore
Engine
sezione / section
N 3.2
34
A
A
B
C
D
E
F
G
H
L
M
N
P
ST3- M.Y. 2004 - edizione/edition 00

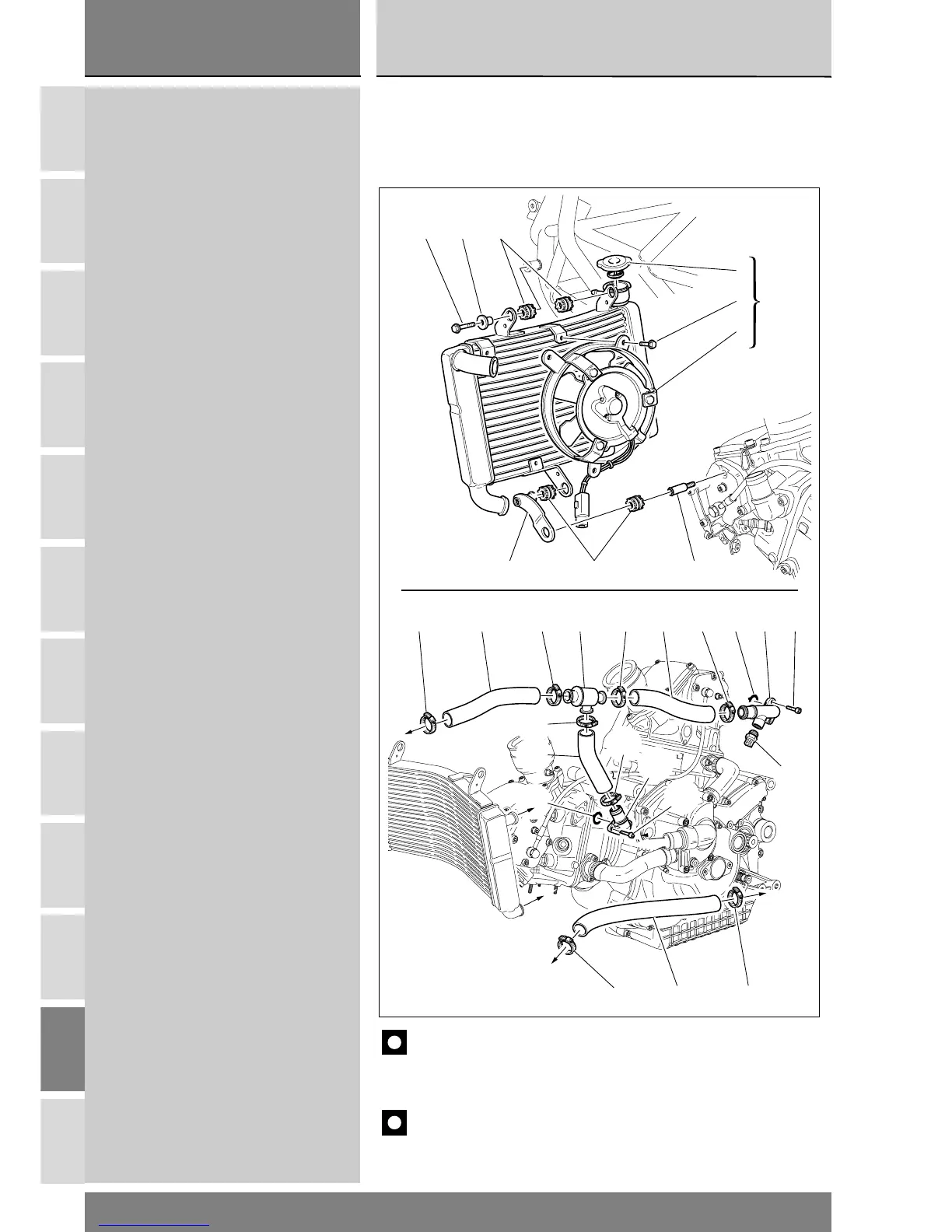

3.2 - IMPIANTO DI RAFFREDDAMENTO: RADIATORE
ACQUA
1Vite
2 Distanziale
3 Gommino
4 Radiatore acqua
5 Tappo radiatore
6Vite
7 Elettroventola
8 Supporto
9 Vite speciale
10 Fascetta
11 Manicotto radiatore / termostato
12 Termostato
13 Fascetta
14 Manicotto termostato / testa verticale
15 Raccordo uscita aqcua testa verticale
16 Vite
17 Sensore
18 Fascetta
19 Manicotto termostato / testa orizzontale
20 Guarnizione OR
21 Raccordo uscita acqua testa orizzontale
22 Manicotto pompa / radiatore
1 23
5
6
7
4
10 11
18
19
20
10 12 13 14 13
17
1010 22
20 15 16
8
93
18
16
21
3.2 - COOLING SYSTEM: WATER RADIATOR
1Screw
2 Spacer
3 Grommet
4 Radiator
5 Radiator cap
6Screw
7 Electric fan
8 Bracket
9 Special screw
10 Hose clamp
11 Radiator/thermostat hose
12 Thermostat
13 Hose clamp
14 Thermostat / vertical head hose
15 Vertical head coolant return union
16 Screw
17 Sensor
18 Hose clamp
19 Thermostat / horizontal head hose
20 O ring
21 Horizontal head coolant return union
22 Pump / radiator hose
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts not shown in the
figures next to the text. Look up the exploded view diagram.
