Ducati ST3 2004 - Changing the Connecting Rod Small End Bush

A
B
C
D
E
F
G
H
L
M
N
P
Motore
Engine
sezione / section
N 9.3
188 ST3 - M.Y. 2004 - edizione/edition edizione/edition 09-01
Sostituzione boccola piede di
biella
L’estrazione della boccola (5) usurata
deve essere fatta utilizzando un pun-
zone appropriato ed una pressa.
Praticare, sulla boccola sostituita, i
fori di lubrificazione in corrispondenza
dei già esistenti sul piede di biella.
Alesare quindi la boccola portando il
diametro interno (D) a 20,035÷20,045
mm.

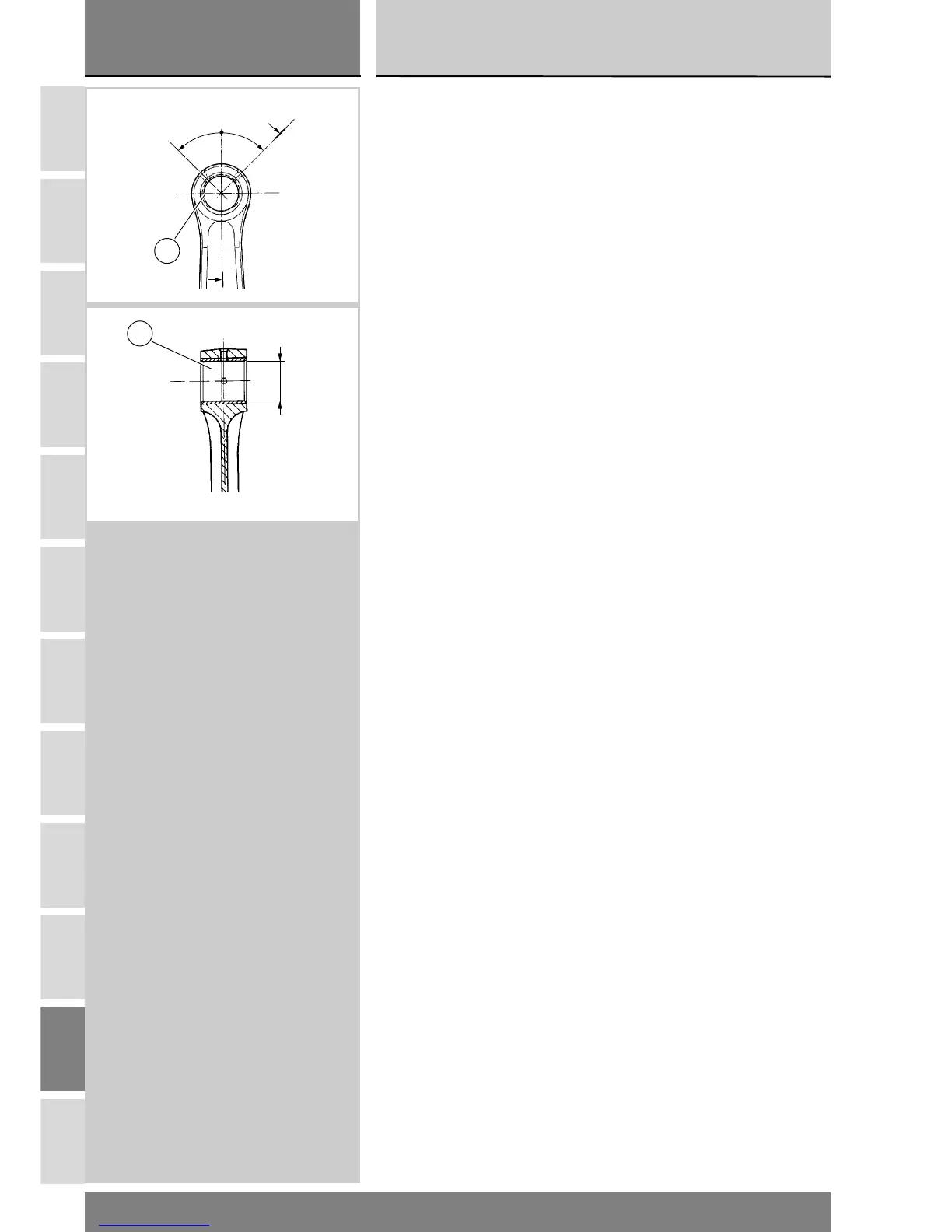

Changing the connecting rod
small end bush
Pull out the worn bush (5) with a
suitable drift and press.
Drill the new bush at the same
positions of the oil holes of con-rod
small end.
Bore out bush until obtaining a bore
diameter (D) of 20.035-20.045 mm.
=
=
90
5
D
5
