Ducati ST3 2004 User Manual

Vestizione
Fairing
sezione / section
E 3
21ST3 - M.Y. 2004 - edizione/edition 00
A
B
C
D
E
F
G
H
L
M
N
P

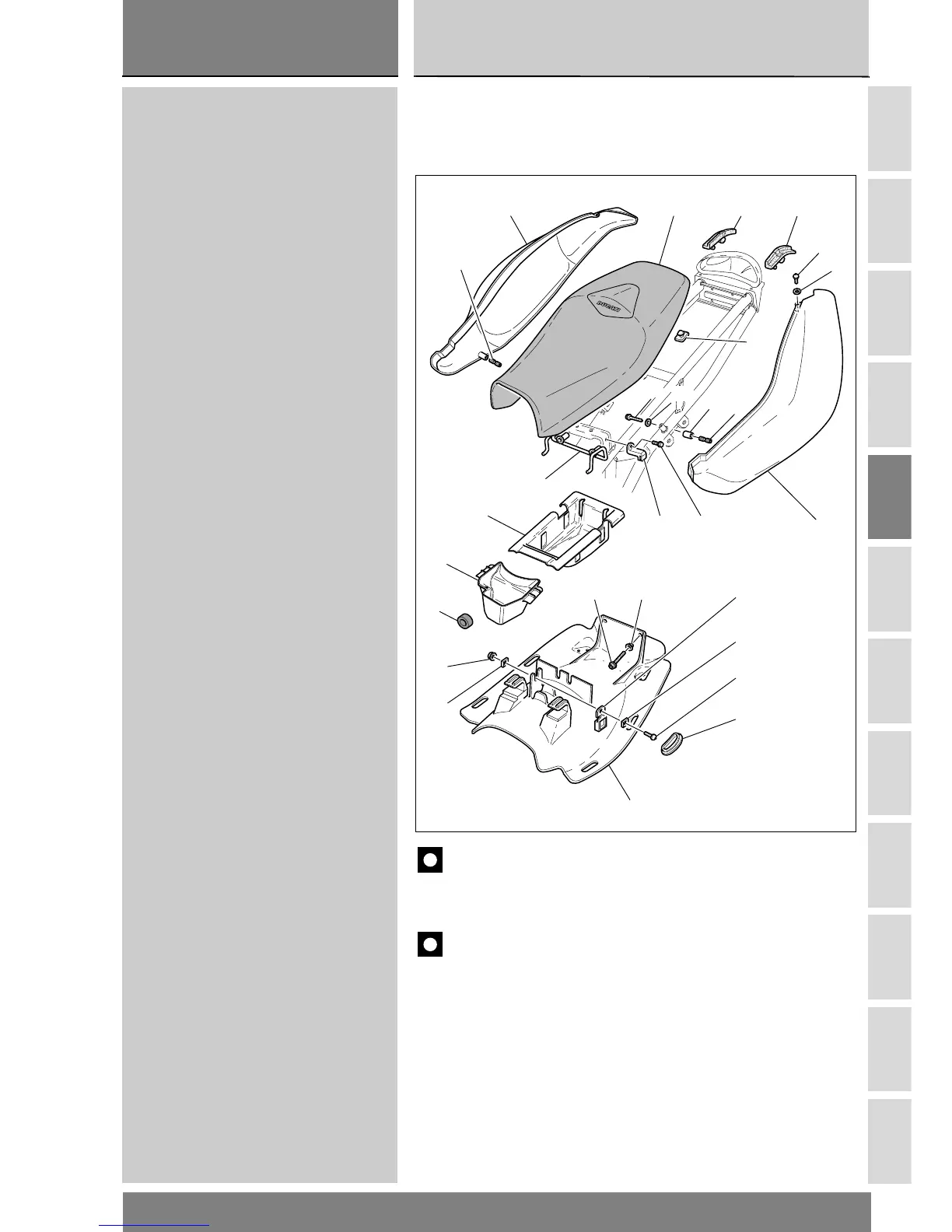

3 - CODONE POSTERIORE
1Tappo
2Vite
3 Paraspruzzi
4Piastrino
5 Supporto
6 Distanziale
7Vite
8Dado
9Gommino
10 Vaschetta porta attrezzi anteriore
11 Vaschetta porta attrezzi posteriore
12 Gancio
13 Morsetto
14 Vite
15 Distanziale
16 Inserto filettato
17 Vite
18 Rosetta
19 Guarnizione Sx.
20 Guarnizione Dx.
21 Fianchetto Sx.
22 Tampone in gomma
23 Rosetta
24 Vite
25 Sella
26 Fianchetto Dx.
26
11
10
9
8
4
20
19
17
22
24
15
14
3
21
12
13
16
16
23
18
1
2
4
5
7 6
25
3 - TAIL GUARD
1Plug
2Screw
3 Splashguard
4Plate
5 Mount
6 Spacer
7Screw
8Nut
9Seal
10 Front tool compartment
11 Rear tool compartment
12 Hook
13 Clamp
14 Screw
15 Spacer
16 Threaded insert
17 Screw
18 Washer
19 Left seal
20 Right seal
21 Left side panel
22 Rubber pad
23 Washer
24 Screw
25 Seat
26 Right side panel
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che
i particolari richiamati non sono presenti nelle immagini a fianco del testo,
ma devono essere ricercati nella presente tavola esplosa.
E
Caution
Bold reference numbers in this chapter identify parts not shown in the
figures next to the text. Look up the exploded view diagram.
