Motore
Engine
sezione / section
N 5
110 ST3 - M.Y. 2004 - edizione/edition 00

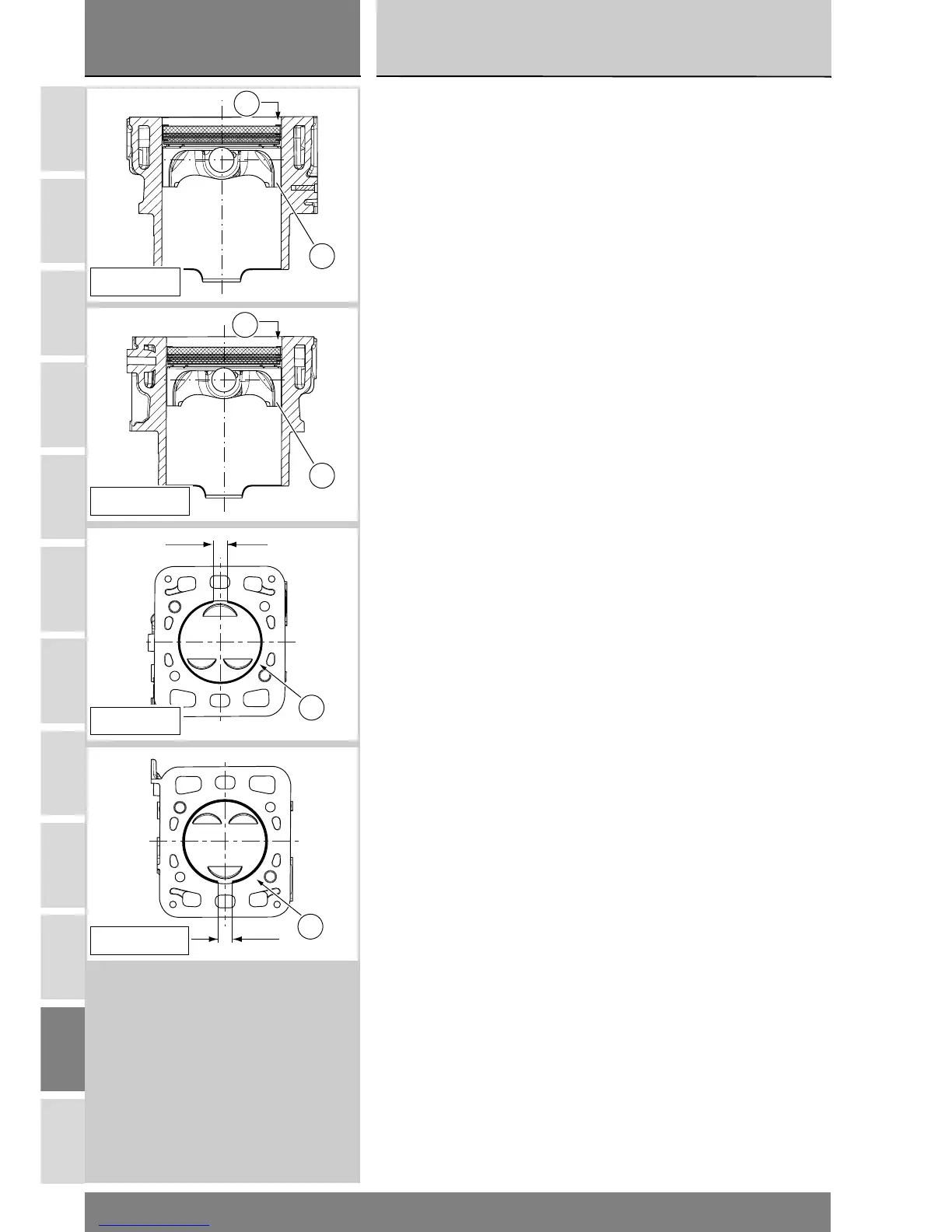

Accoppiamento segmenti -
cilindro
E' importante che il rilevamento
venga fatto con segmento (A)
posizionato perfettamente in
“squadro” nel cilindro. A tal proposito
inserire nel cilindro il pistone (3) nudo
sul quale appoggiare il segmento da
controllare.
Misurare la distanza tra le estremità
del segmento:
Segmento superiore e intermedio
(nominale): 0,20 ÷ 0,40 mm
Limite di usura: 0,80 mm.
Segmento raschiaolio (nominale):
0,30 ÷ 0,60 mm
Limite di usura: 1,0 mm.
Piston rings-cylinder clearance
It is important that piston ring (A) be
perfectly square to cylinder during
measurement. To this end, fit the
piston (3) without the piston rings into
the cylinder and place the piston ring
to be measured on top of the piston.
Measure the piston ring end gap:
Top ring and second ring (nominal):
0.20-0.40 mm
Wear limit: 0.80 mm
Scraper ring (nominal): 0.30-0.60 mm
Wear limit: 1.0 mm
A
3
Cilindro verticale
Vertical cylinder
A
3
Cilindro orizzontale
Horizontal cylinder
A
Cilindro verticale
Vertical cylinder
A
Cilindro orizzontale
Horizontal cylinder
