Impianto di alimentazione / Scarico
Fuel system / Exhaust system
sezione / section
L 10
34 ST3 - M.Y. 2004 - edizione/edition 00
Smontaggio filtro
canister
Allentare la fascetta (1) di fissaggio
tubo collegamento Filtro Canister (10)
a serbatoio e scollegare il tubo (2) dal
serbatoio.
Allentare le fascette (16) di fissaggio
delle tubazioni collegamento Filtro
Canister (10) ai collettori cilindro oriz-
zontale e verticale.
Scollegare la tubazione (13) di collega-
mento Filtro Canister (10) a cilindro
verticale.
Scollegare la tubazione (12) di collega-
mento Filtro Canister (10) a cilindro
orizzontale.
Sollevare il Filtro Canister (10) e sbloc-
carlo dal piastrino (8).
Rimontaggio filtro
canister
Nel rimontaggio eseguire le operazio-
ni in ordine inverso a quelle seguite
nella fase di smontaggio.
Operazioni Rif. Sez.
Rimuovere le carene
laterali
E 2
Smontare la sella E 3
Sollevare il serbatoio
carburante
L 2
Operazioni Rif. Sez.
Abbassare il serbatoio
carburante
L 2
Rimontare la sella E 3
Rimontare le carene
laterali
E 2

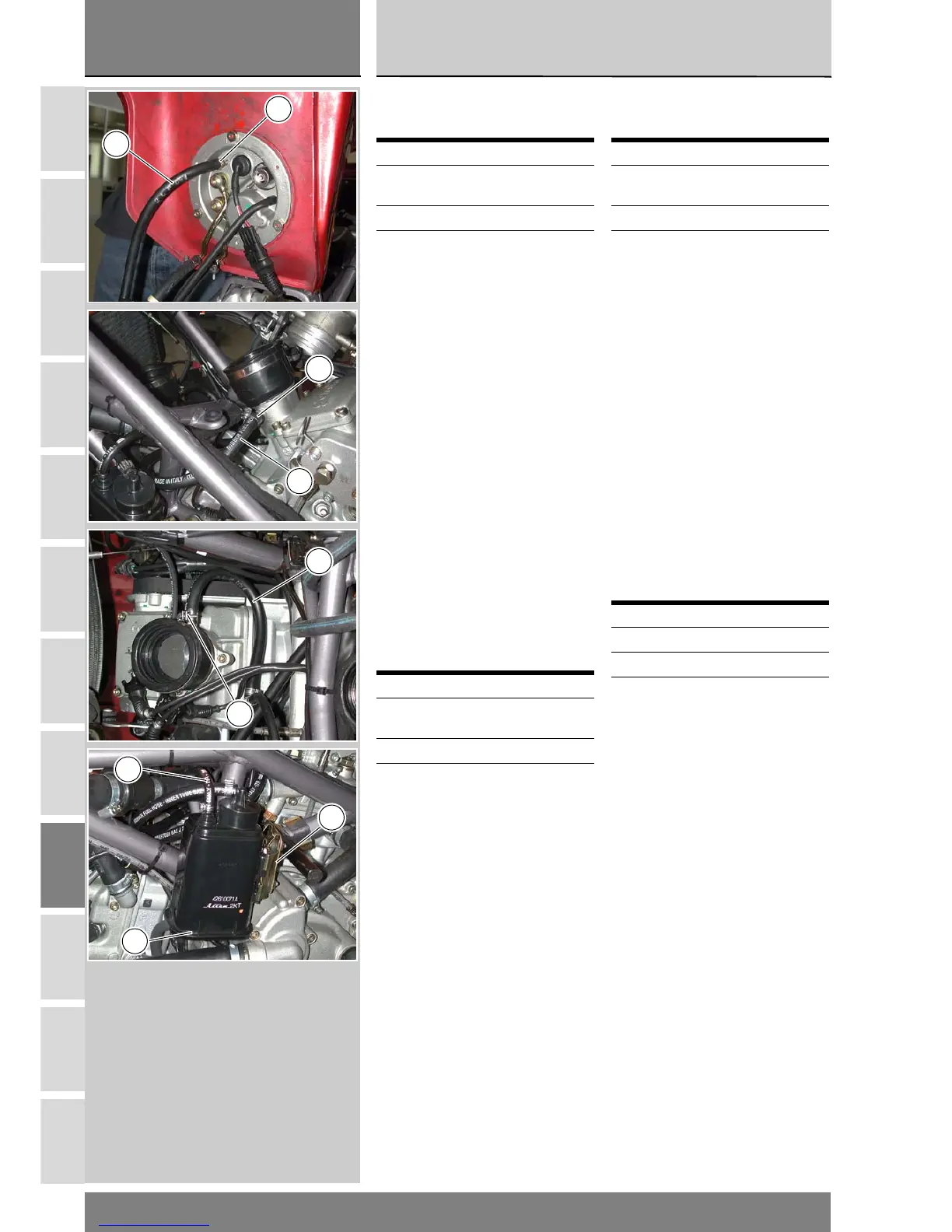

Removing the canister
filter
Loosen clamp (1) securing Canister
filter pipe (10) to the tank and
disconnect pipe (2) from tank.
Loosen clamps (16) securing Canister
filter pipes (10) to vertical and
horizontal cylinder unions.
Disconnect pipe (13) connecting
Canister filter (10) to vertical cylinder.
Disconnect pipe (12) connecting
Canister filter (10) to horizontal
cylinder.
Raise Canister filter (10) and
disengage it from plate (8).
Refitting the canister
filter
At reassembly, follow the
disassembly procedure in reverse
order.
Operations See Sect.
Remove the side
fairings
E 2
Remove the seat E 3
Raise the fuel tank L 2
Operations See Sect.
Lower the fuel tank L 2
Refit the seat E 3
Refit the side fairings E 2
1
2
13
16
16
12
11
10
8
