Motore
Engine
sezione / section
N 4.3
72
A
A
B
C
D
E
F
G
H
L
M
N
P
ST3- M.Y. 2004 - edizione/edition 00

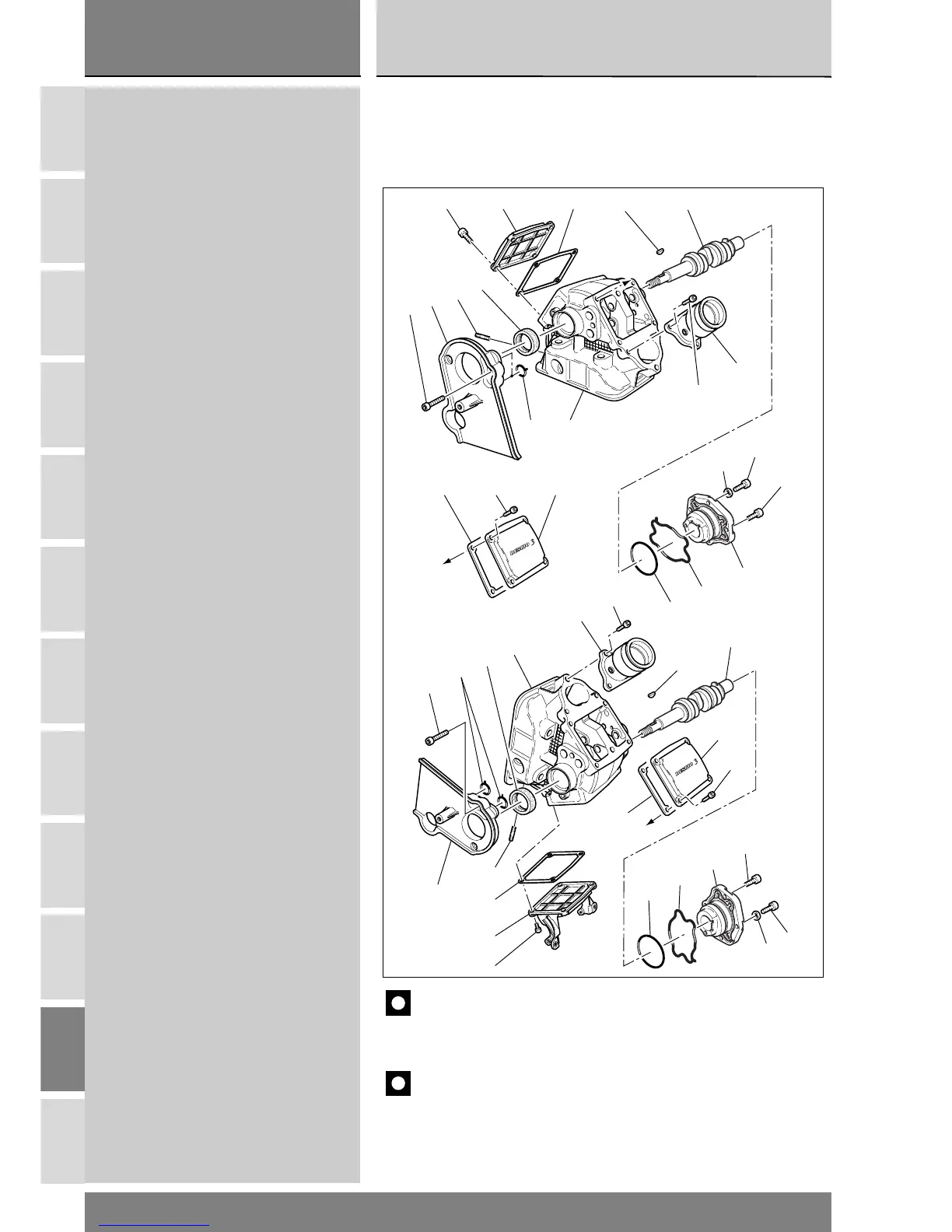

4.3 - GRUPPO TESTE : ALBERI DISTRIBUZIONE
1Vite
2 Coperchio interno cinghia verticale
3 Anello di tenuta
4Vite
5 Coperchio valvole
6 Guarnizione coperchio valvole
7 Linguetta
8 Albero distribuzione
9 Collettore aspirazione
10 Vite
11 Guarnizione OR
12 Testa verticale
13 Vite
14 Guarnizione
15 Vite
16 Cappellotto laterale
17 Guarnizione OR
18 Guarnizione OR
19 Testa orizzontale
20 Coperchio interno cinghia orizzontale
21 Coperchio valvole scarico testa orizzon-
tale
22 Prigioniero
1
2
3
12
7
22
4 5 67 8
10
9
19
6
6
22
21
4
5
4
6 4 5
3
11
1
18
17
16
15
8
13
14
20
11
9
13
15
14
16
17
18
10
4.3 - HEADS / SIDE COVERS ASSEMBLY
1Screw
2 Vertical head belt inner cover
3 Oil seal
4 Valve cover
5 Valve cover
6 Valve cover gasket
7Key
8 Camshaft
9 Inlet duct
10 Screw
11 O ring
12 Vertical head
13 Screw
14 Gasket
15 Screw
16 Side cover
17 O ring
18 O ring
19 Horizontal head
20 Horizontal head belt inner cover
21 Horizontal head exhaust valve cover
22 Stud bolt
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
