A
B
C
D
E
F
G
H
L
M
N
P
Motore
Engine
sezione / section
N 8
154 ST3 - M.Y. 2004 - edizione/edition 00

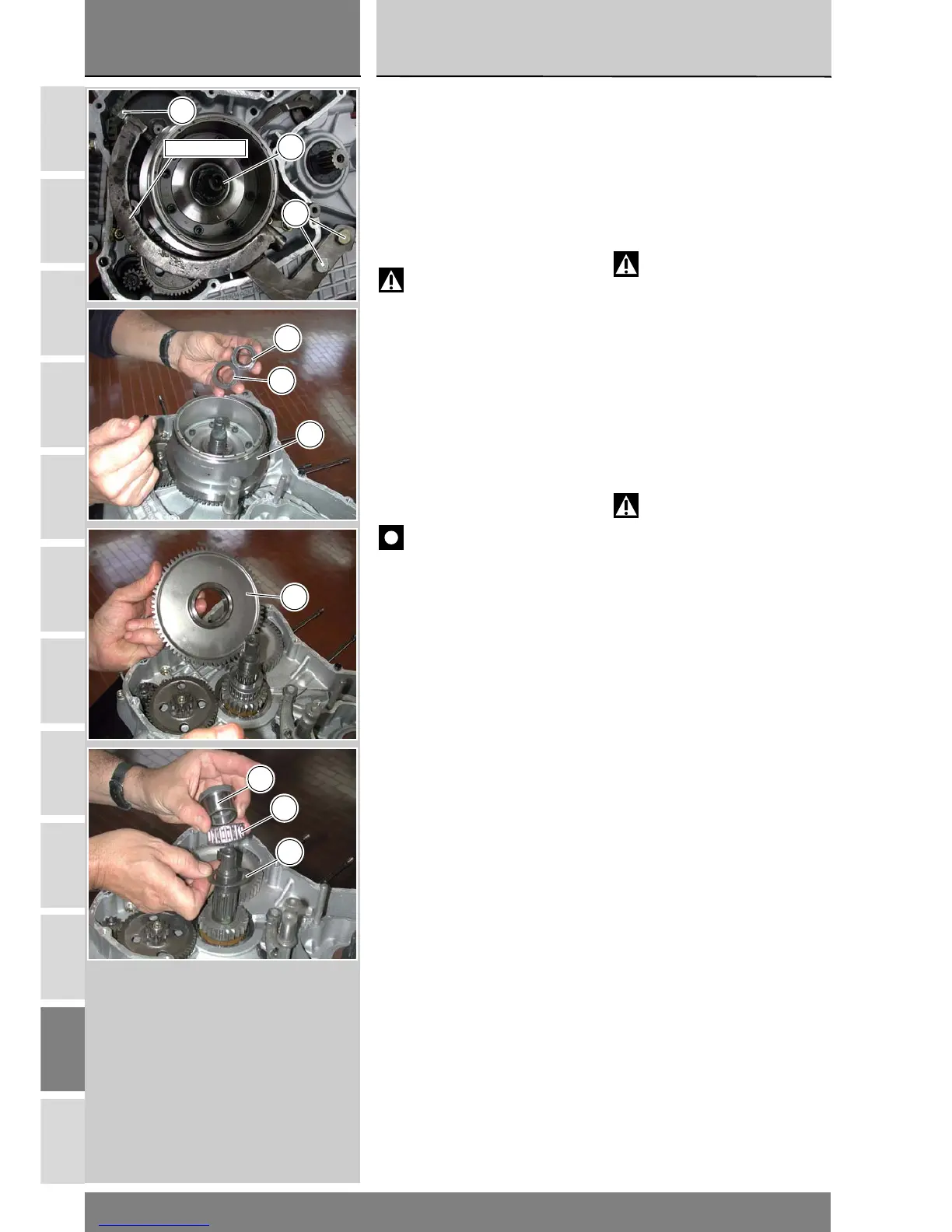

Smontaggio gruppo
volano alternatore
Utilizzare l’attrezzo cod. 88713.2036
fissato sui fori M10 (D) di fissaggio
supporto cavalletto laterale.
Bloccare l’attrezzo sul volano utilizza-
ndo la vite (E).
Svitare il dado (35) di bloccaggio del
volano alternatore.
Attenzione
Mentre si svita il dado, spingere
assialmente la bussola della chiave
per evitare dannosi contraccolpi in
caso di fuoriuscita della stessa dal da-
do.
Rimuovere il dado (35), la molla a taz-
za (34) e il gruppo volano (23).
Rimuovere l'ingranaggio condotto
(21) dall’albero motore.
Rimuovere la boccola interna (19), la
gabbia a rullini (20) e la rosetta (18).
Importante
Verificare lo stato di usura della
boccola (19) della gabbia a rullini (20)
e della rosetta interna (18).
Se risulta usurata, sostituirla.
Removing the flywheel -
generator assembly
Fit tool part no. 88713.2036 to
flywheel and secure it on the M10
holes (D) (i.e. on the side stand holes)
to prevent rotation. Then lock tool on
flywheel with screw (E).
Undo flywheel securing nut (35).
Warning
While unscrewing the nut, keep
pressing box end axially onto nut to
avoid damage or injury in the event
wrench suddenly slips off the nut.
Remove nut (35), Belleville washer
(34) and flywheel (23).
Remove driven gear (21) from
crankshaft.
Remove inner bush (19), needle roller
bearing (20) and washer (18).
Caution
Check bush (19), needle roller
bearing (20) and inner washer (18) for
wear. Replace if worn out.
88713.2036
E
D
35
35
34
23
21
19
20
18
