Motore
Engine
sezione / section
N 7.2
146 ST3 - M.Y. 2004 - edizione/edition 00

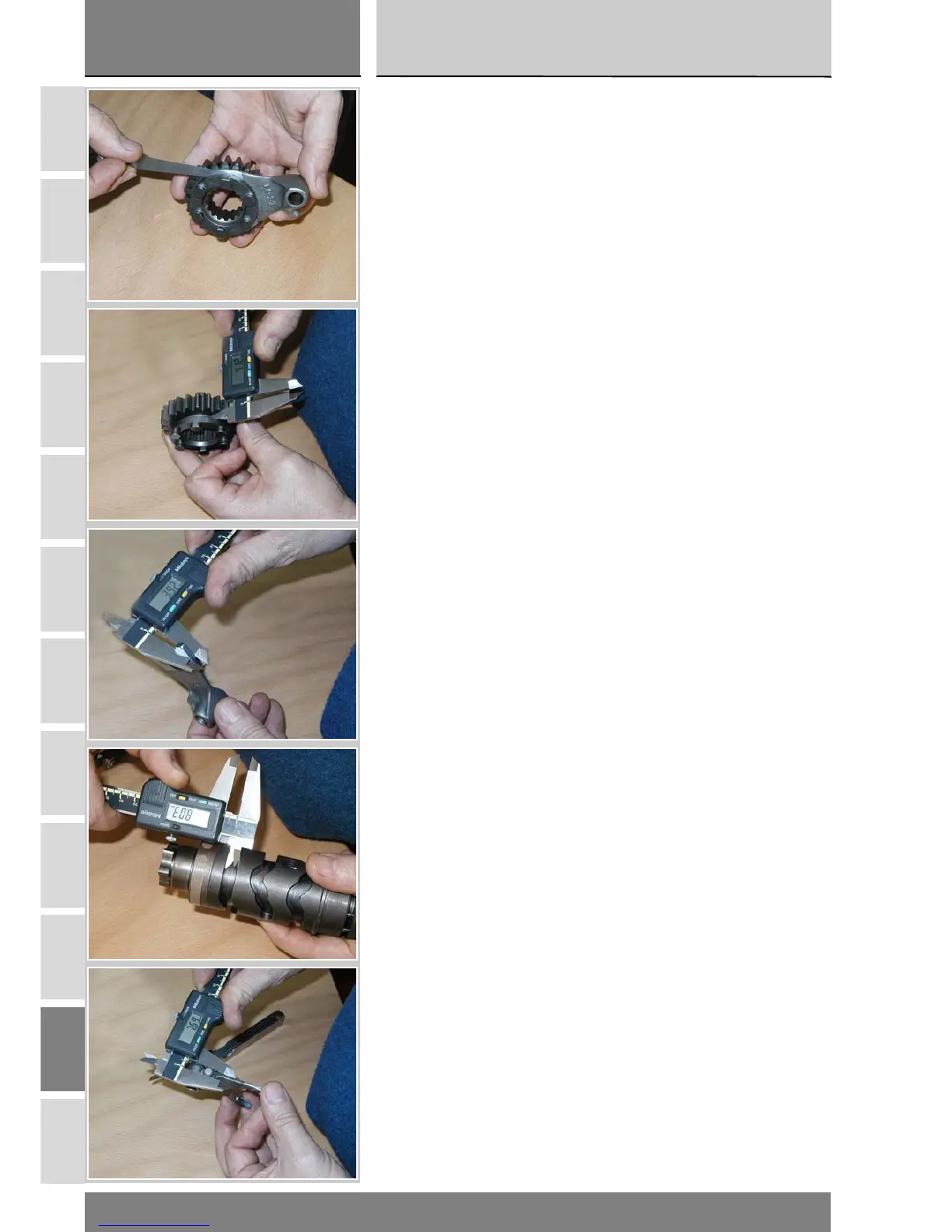

Overhauling the gear
selector forks
Visually inspect the gear selector
forks. Bent forks must be changed as
they may lead to difficulties in gear
changing or may suddenly disengage
under load.
Use a feeler gauge to check the
clearance of each fork in its gear
groove.
If it exceeds the service limit,
establish whether it is necessary to
change the gear or the fork by
referring to the limits specified for
each part (Sect. C 1.1).
Fork selector drum
To establish the clearance between
fork drive pin and selector drum slot,
measure their dimensions with a
gauge.
If the service limit is exceeded,
determine which part must be
changed, by comparing dimensions
with those of new components
(Sect. C 1.1).
Also check wear on drum support
pins; they must not show any signs of
grooves, burrs and deformation.
Turn the drum in the casing to check
the side play. If there is excessive
play, change whichever part is most
worn.
Ispezione forcelle
selezione marce
Ispezionare visivamente le forcelle di
selezione marce. Ogni forcella che ri-
sulti piegata deve essere sostituita in
quanto può causare difficoltà nell'in-
nesto delle marce e permette il loro
disinnesto improvviso sotto carico.
Controllare con uno spessimetro il gi-
oco di ogni forcella nella scanalatura
del proprio ingranaggio.
Se il limite di servizio viene superato
determinare se è necessario sostitu-
ire l'ingranaggio o la forcella facendo
riferimento ai limiti di servizio delle
singole parti (Sez. C 1.1).
Tamburo comando forcelle
Determinare il gioco esistente tra per-
no di azionamento della forcella e
cava sul tamburo selettore rilevando
le due quote con un calibro.
Se il limite di servizio viene superato,
stabilire, confrontandoli con i valori
dei componenti nuovi, quale partico-
lare deve essere sostituito (Sez. C
1.1).
Verificare inoltre lo stato di usura dei
perni di supporto del tamburo; non
devono presentare solchi, bave o de-
formazioni.
Controllare, ruotando il tamburo nel
carter, il gioco radiale esistente. In
caso di gioco eccessivo sostituire il
componente più usurato.
