Uso e manutenzione
Maintenance operations
sezione / section
D 4
17ST3 - M.Y. 2004 - edizione/edition 00

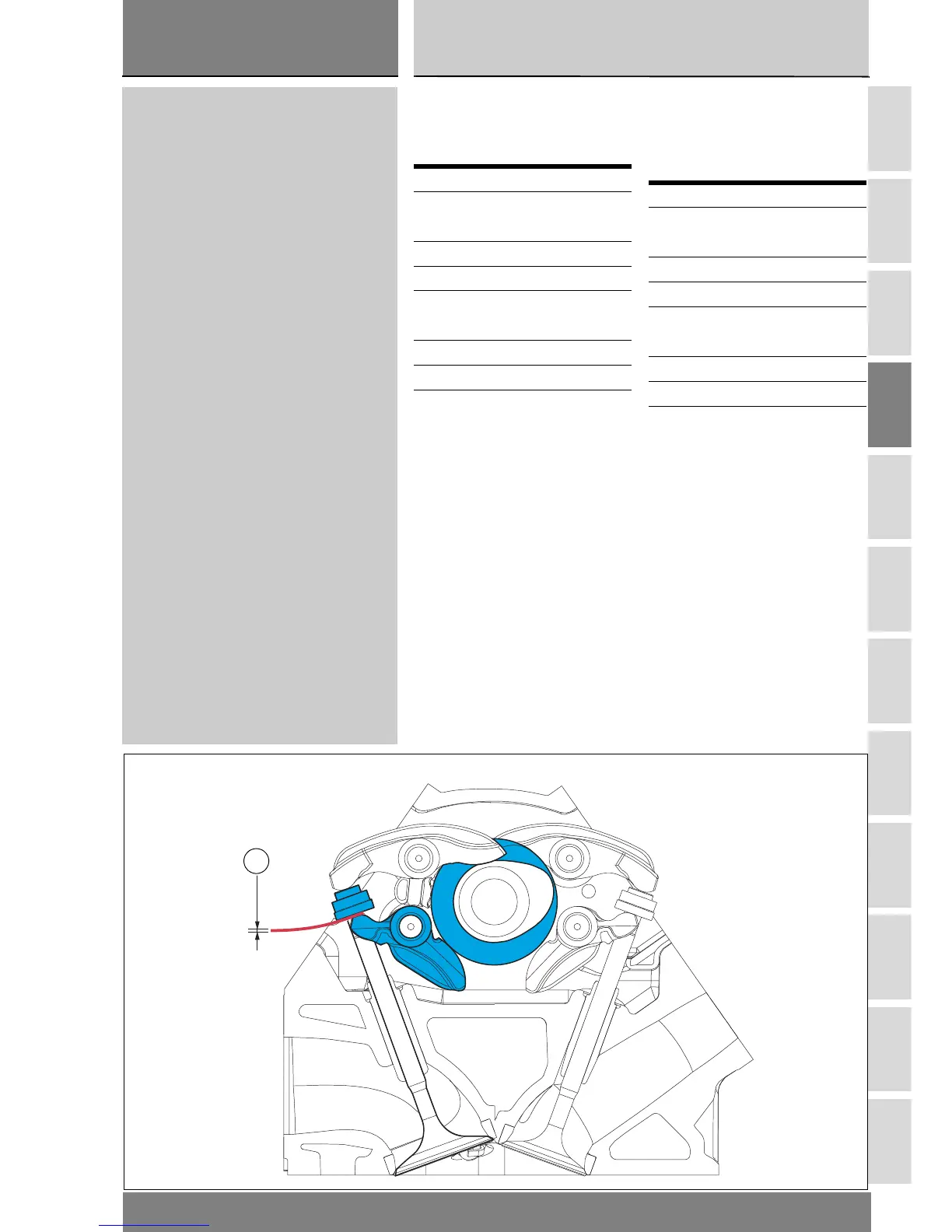

With the valve in the rest position,
slide a feeler gauge between rocker
arm sliding shoe and cam to measure
clearance. Clearance must be within
the specified limits:
If the clearances measured are
outside the specified limits, measure
clearance and adjust as required
(Sect. N 4.1).
Adjusting valve
clearances
Follow the instructions provided in
Sect. N 4.1.
Closing rocker arm
Intake: (B)
Nominal 0.15 mm
In operation 0.13÷0.18 mm
Check 0.13÷0.25 mm
Exhaust: (B)
Nominal 0.15 mm
In operation 0.08÷0.13 mm
Check 0.08÷0.20 mm
Con valvola in posizione di riposo
verificare con spessimetro, inserito
tra pattino bilanciere e camma, che il
gioco risulti quello prescritto:
Se i valori riscontrati risultano fuori dai
limiti prescritti, determinare
comunque il valore e procedere alla
registrazione (Sez. N 4.1).
Registrazione gioco
valvole
Operare come descritto alla
Sez. N 4.1.
Bilanciere di chiusura
Aspirazione:(B)
Nominale 0,15 mm
Funzionamento 0,13÷0,18 mm
Controllo 0,13÷0,25 mm
Scarico:(B)
Nominale 0,15 mm
Funzionamento 0,08÷0,13 mm
Controllo 0,08÷0,20 mm
