Ducati ST3 2004 User Manual

Ruote - Sospensioni - Freni
Wheels - Suspensions - Brakes
sezione / section
G 5
28
A
A
B
C
D
E
F
G
H
L
M
N
P
ST3 - M.Y. 2004 - edizione/edition 00

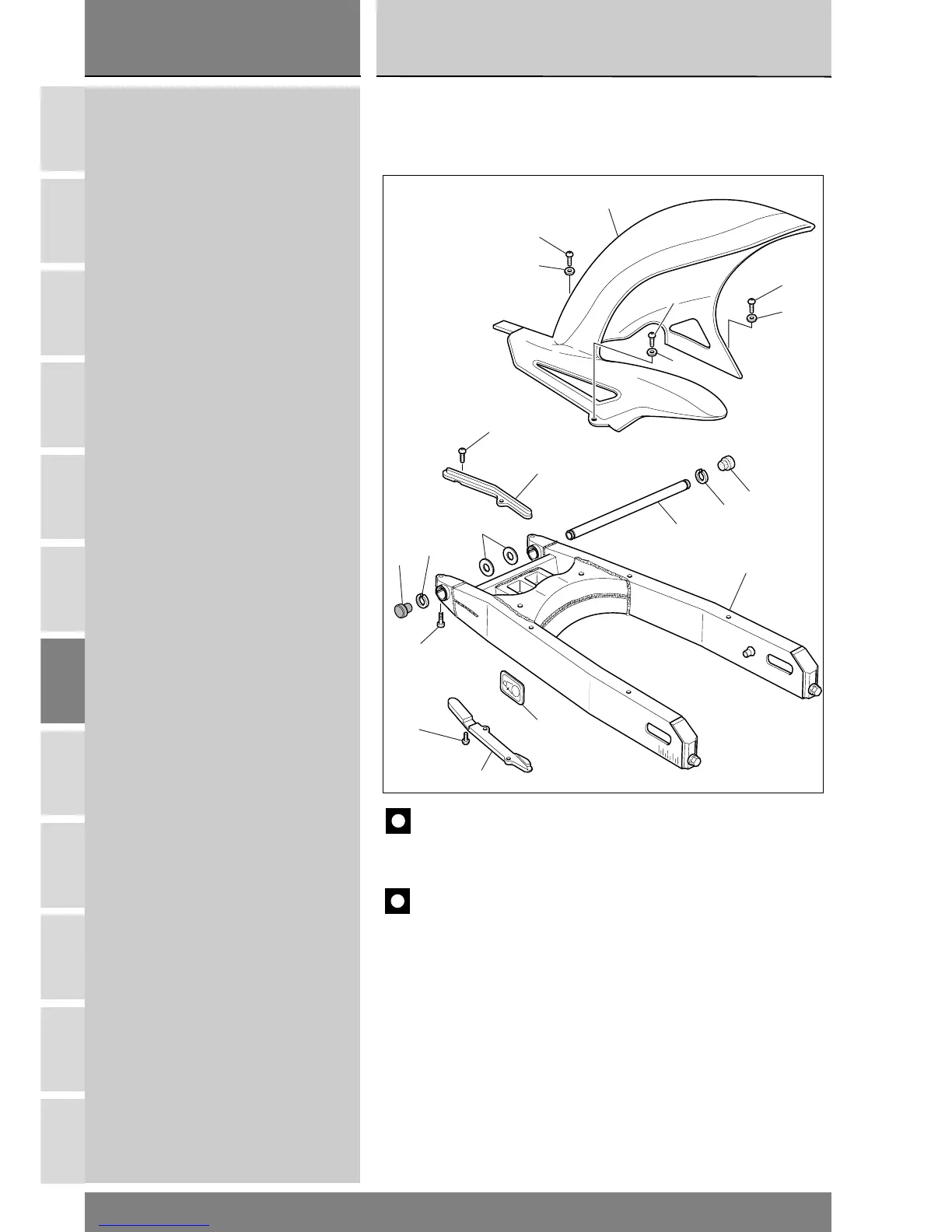

5 - FORCELLONE POSTERIORE
1Vite
2 Pattino catena inferiore
3 Targhetta
4 Tappo
5 Anello elastico
6 Perno forcellone
7Vite
8 Forcellone posteriore
9 Rosetta rasamento
10 Pattino catena superiore
11 Parafango posteriore
12 Vite
13 Rosetta
11
12
13
8
1
10
9
4
5
6
4
3
2
1
5
7
12
13
12
13
5 - REAR SWINGARM
1Screw
2 Chain lower sliding shoe
3Plate
4Cap
5 Circlip
6 Swingarm pivot shaft
7Screw
8 Rear swingarm
9Shim
10 Chain upper sliding shoe
11 Rear mudguard
12 Screw
13 Washer
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts not shown in the
figures next to the text. Look up the exploded view diagram.
