Motore
Engine
sezione / section
N 4.4
83ST3 - M.Y. 2004 - edizione/edition 00

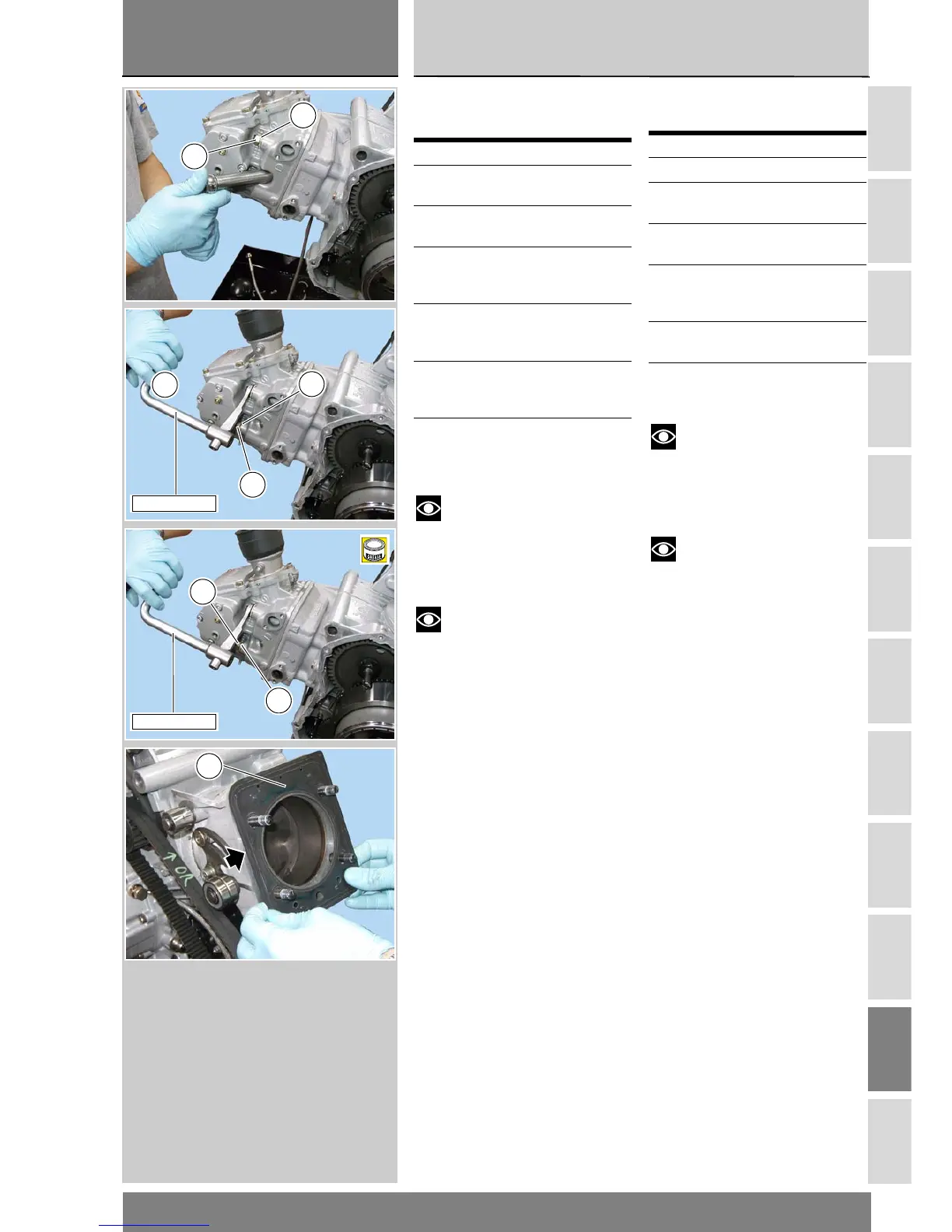

Smontaggio testa
completa
Note
Per maggiore chiarezza nelle
immagini è rappresentato un blocco
motore rimosso dal telaio.
Smontaggio teste
Note
Durante lo smontaggio dei
componenti della testa cilindro è
molto importante disporli
ordinatamente in modo da poterli
rimontare nella esatta posizione.
Rimuovere le candele.
Utilizzando l'attrezzo 88713.2096,
svitare i dadi (16) sui prigionieri della
testa, procedendo in diagonale ed in
modo uniforme.
Rimuovere i dadi (16) e recuperare le
rosette speciali (17) posizionate fra
dado e testa.
Estrarre il gruppo testa, sfilandolo con
cautela. Se necessario, per sbloccare
la testa dall’eventuale “incollatura”
sul cilindro, utilizzale un mazzuolo in
plastica, battendo piccoli colpi alla
base ed in diversi punti, sempre con
estrema cautela.
Rimuovere le guarnizioni cilindro
testa (22).
Operazioni Rif. Sez.
Rimuovere la scatola
filtro
L 7
Rimuovere il supporto
batteria
P 2
Rimuovere la tubazi-
one mandata olio sulla
testa
N 2.1
Scollegare il radiatore
dal supporto sulla testa
orizzontale
N 2.2
Rimuovere le tubazioni
dell’impianto raffredda-
mento della testa
N 3.2
Rimuovere i coperchi
laterali distribuzione e
le cinghie
N 4.2
Removing the complete
head
Note
For precision purposes, the
figures show an engine block
removed from the frame.
Removing the head
Note
When removing components
from the cylinder heads, it is essential
to arrange them tidily so that they can
be refitted in exactly the same order.
Remove the spark plugs.
Use special tool 88713.2096 to
unscrew the nuts (16) on the cylinder
head studs, proceeding diagonally
and uniformly.
Remove the nuts (16) and the special
washers (17) positioned between nut
and head.
Carefully remove the head unit. If
necessary, to detach head from
cylinder, tap head bottom with a
rubber mallet with extreme care.
Remove head cylinder gaskets (22).
Operations See Sect.
Remove the filter box L 7
Remove the battery
mount
P 2
Remove oil delivery
pipe on head
N 2.1
Disconnect cooler from
the horizontal head
support
N 2.2
Remove cooling pipe
from head
N 3.2
Remove timing side
covers and timing belts
N 4.2
17
16
20
88713.2096
17
16
88713.2096
B
16
17
22
