Motore
Engine
sezione / section
N 7.2
140 ST3 - M.Y. 2004 - edizione/edition 00

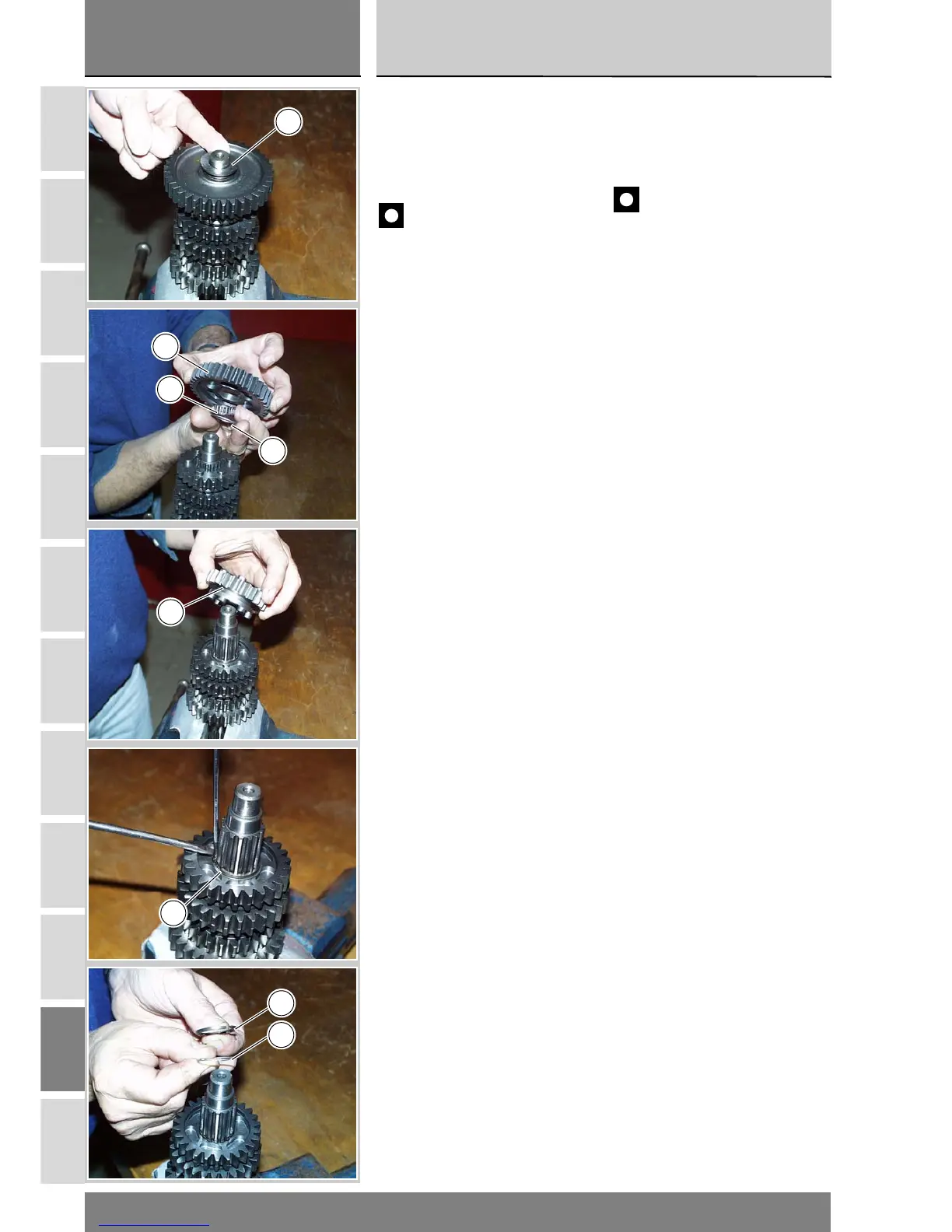

Scomposizione alberi
cambio
Posizionare l'albero in una morsa in
modo da rendere agevoli le operazioni
di smontaggio.
Importante
Fare attenzione a non invertire i
rasamenti in fase di montaggio:
questo potrebbe provocare degli im-
puntamenti durante l'utilizzo del co-
mando, con conseguente necessitÃ
di riapertura dei carter motore.
Albero secondario
Rimuovere dall’albero secondario la
rosetta di rasamento (15) lato catena
e la rosetta di rasamento (26) lato
frizione.
Sfilare l'ingranaggio condotto prima
velocità (18) e relativa gabbia a rullini
(17) e il rasamento (19).
Sfilare l'ingranaggio condotto quinta
velocità (20).
Utilizzando due cacciaviti a taglio
rimuovere l'anello elastico (7) di fer-
mo dalla propria sede, facendo atten-
zione a non danneggiare la superficie
dell'albero.
Sfilare l'anello elastico (7) e la rosetta
scanalata (6).
Disassembling the
gearbox shafts
Vice shaft to make disassembly
operations easier.
Caution
Take care not to reverse shim
positioning. This could lead to serious
jams and thus to casing re-opening.
Secondary shaft
Remove the shim (15) found at the
chain end and the shim (26) found at
the clutch end of the secondary shaft.
Slide out the first driven gear (18) with
needle roller bearing (17) and shim
(19).
Slide out the fifth driven gear (20).
Using two flat screwdrivers, remove
circlip (7) taking care not to damage
the shaft surface.
Slide out circlip (7) and safety washer
(6).
15
18
17
19
20
7
7
6
