Ruote - Sospensioni - Freni
Wheels - Suspensions - Brakes
sezione / section
G 2
14 ST3 - M.Y. 2004 - edizione/edition 00
Ricomposizione forcella anteri-
ore regolabile
Bloccare lo scorrevole in morsa.
Proteggere l’estremità del tubo por-
tante con nastro.
Importante
Prima di installare l’anello di te-
nuta (24), lubrificare i bordi di scorri-
mento con olio forcella o con grasso
per tenute.
Installare i seguenti componenti nello
scorrevole:
- raschiapolvere (26);
- anello di fermo (25);
- anello di tenuta (24).
Importante
Installare l’anello di tenuta (24)
con la superficie marcata rivolta verso
il raschiapolvere.
Installare i seguenti componenti sullo
scorrevole (28):
- anello (23);
- boccola di guida (22);
- boccola (21).
Note
Prima di assemblare le due
parti, lubrificare le superfici di scorri-
mento delle boccole con olio forcella.
Spingere la boccola di guida (22) e
l’anello (23) nel fodero esterno utiliz-
zando l’attrezzo premi anello di tenuta
(F, cod. 88713.1096).
Spingere l’anello di tenuta (24) nel fo-
dero (20) utilizzando la stessa attrez-
zatura.
Installare l’anello di fermo (25) e il ras-
chiapolvere (26).
Importante
Il fodero esterno (20) deve scor-
rere liberamente sullo scorrevole.
Supportare esclusivamente con le
mani gli scorrevoli e i foderi esterni
per non danneggiare gli anelli di tenu-
ta e le boccole di guida.

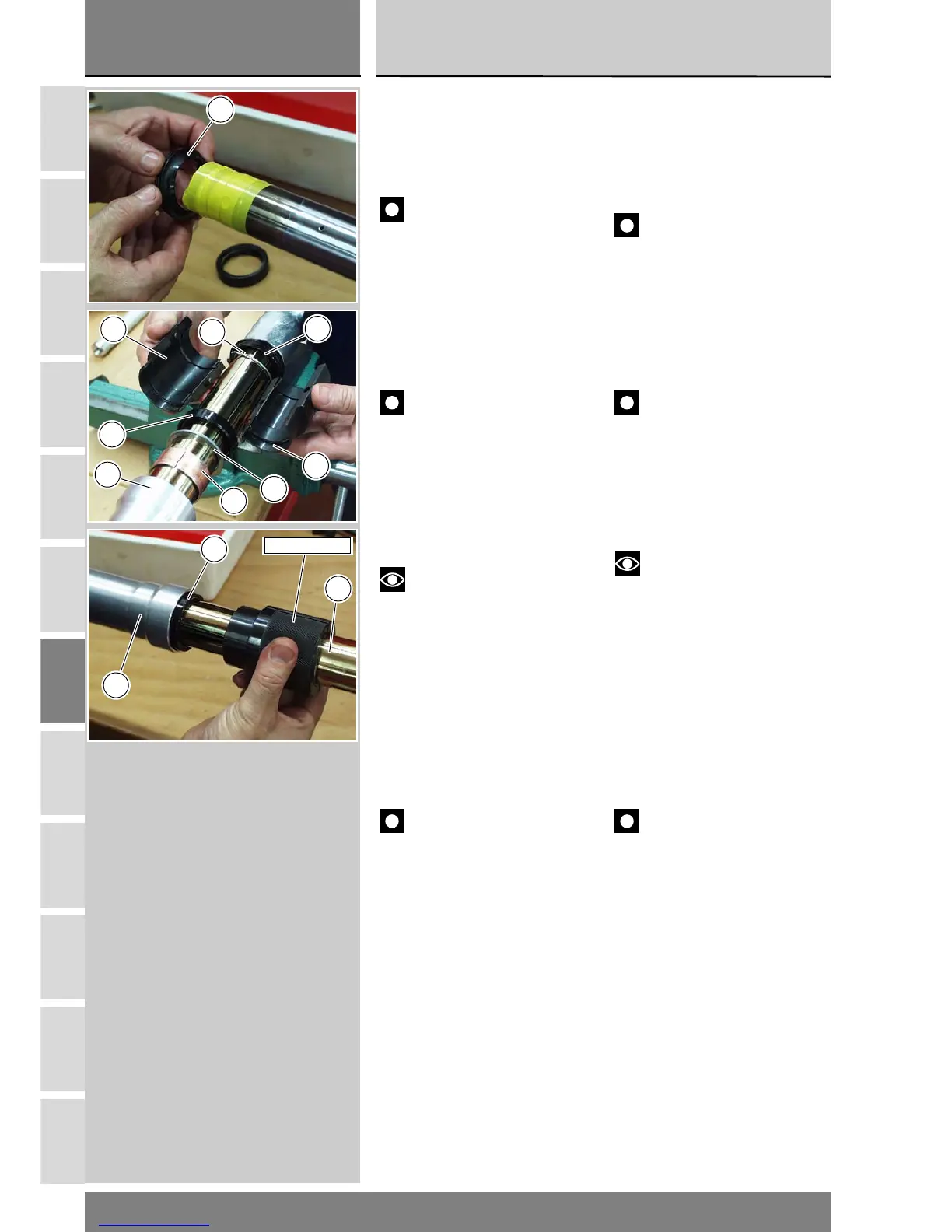

Reassembling the adjustable
front fork
Secure the slider firmly in a vice.
Wrap adhesive tape around the top of
the stanchion tube to protect it from
damage.
Caution
Before fitting the oil seal (24),
lubricate its sliding surface with fork
oil or seal grease.
Fit the following components to the
slider:
- the dust seal (26);
- the retaining ring (25);
- the oil seal (24).
Caution
Fit the oil seal (24) with the
printed side towards the dust seal.
Fit the following components on the
slider (28):
- the dish ring (23);
- the stanchion tube bush (22);
- the guide bush (21).
Note
Smear the sliding surfaces of
the two bushes with fork oil before
fitting them.
Use the oil seal tool (F, code
88713.1096) to drive the stanchion
tube bush (22) and the dish ring (23)
into the sleeve (20).
Use the same tool to drive the oil seal
(24) into the sleeve (20).
Fit the retaining ring (25) and the dust
seal (26).
Caution
Make sure that the sleeve (20)
slides freely over the slider.
Only handle the sliders and sleeves
by hand to avoid damaging the seals
and bushes.
26
F
20
22
23
26
25
24
F
20
28
88713.1096
24
