Motore
Engine
sezione / section
N 4.3
74 ST3 - M.Y. 2004 - edizione/edition 00
Smontaggio cappellotti
laterali
Note
Per maggiore chiarezza nelle
immagini è rappresentata la testa
rimossa dal blocco motore.
Svitare le viti (1) di fissaggio e
rimuovere il coperchio interno cinghia
verticale (2) dalla testa verticale (12)
facendo attenzione a recupare le
guarnizioni OR (11).
Recuperare le guarnizioni OR (11).
Eseguire la stessa operazione per la
testa orizzontale (19).
Note
Durante la rimozione dei
coperchi interni cinghia fare
attenzione alle linguette (7)
posizionate sugli alberi distribuzione
(8).
Svitare le viti (15) di fissaggio
cappellotto (16) di supporto albero
distribuzione (8).
Operazioni Rif. Sez.
Rimuovere i coperchi e
le cinghie distribuzione
N 4.2
Rimuovere le puleggie
distribuzione sulle teste
N 4.2

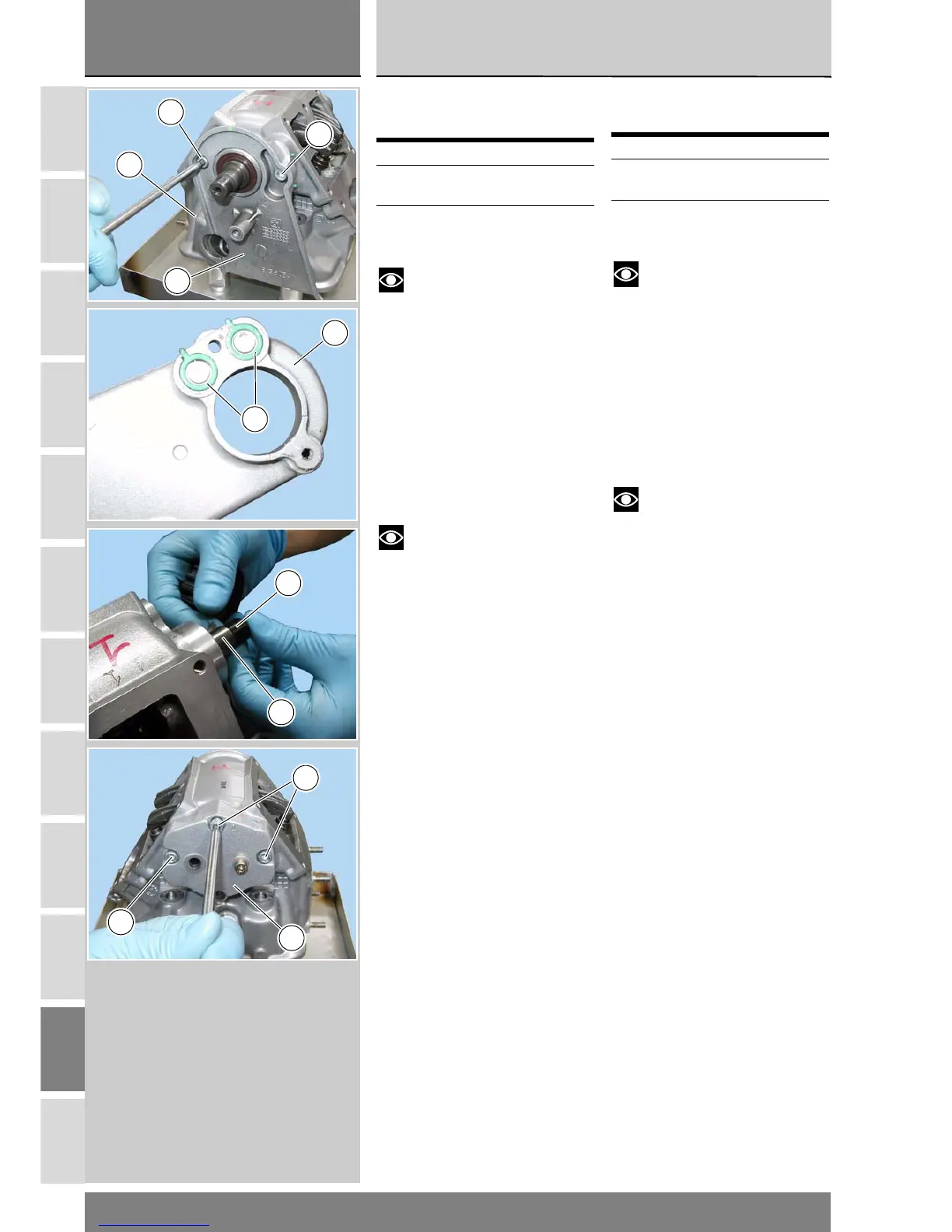

Camshafts disassembly
Note
For clarity purposes, the figures
show the head removed from the
engine block.
Unscrew the retaining screws (1) and
(1) and remove the cap (2) from the
vertical head (12).
Remove the O rings (11).
Repeat procedure for the horizontal
head (19).
Note
When removing the belt inner
covers, take care not to lose the keys
(7) from the camshafts (8).
Unscrew the retaining screws (15) of
the cover (16) supporting camshaft
(8).
Operations Ref. Sect.
Remove timing belt
covers and timing belts
N 4.2
Remove the timing belt
rollers from the heads
N 4.2
1
12
1
2
2
11
8
7
15
15
16
