Mototelaio
Frame
sezione / section
H 1
7ST3 - M.Y. 2004 - edizione/edition 00

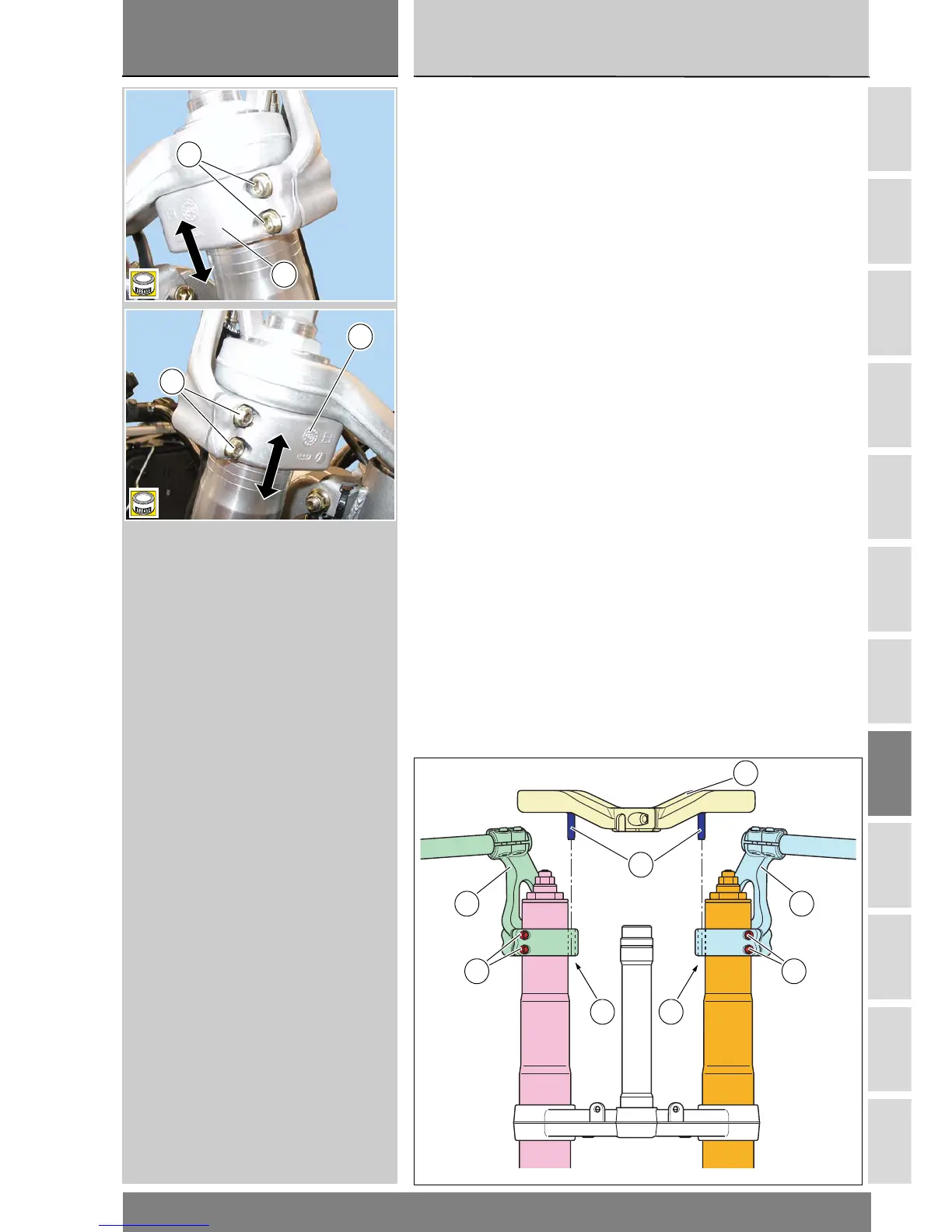

Rimontaggio supporto
semimanubri
Per il rimontaggio operare
analogamente a quanto fatto per lo
smontaggio facendo attenzione ad
inserire i pioli (D) di riferimento nei fori
(E) dei semimanubri. Ingrassare e
serrare le viti di fissaggio (7).
alla coppia di serraggio prescritta
(Sez. C3).
Registrazione altezza
supporti semimanubri
Il modello in questione ha la
possibilità di regolare in altezza i
supporti semimanubri (1) e (6).
Allentare le viti di fissaggio (7) e
posizionare i supporti all'altezza
desiderata verificando l'allineamento
di entrambi i supporti con le linee di
riferimento presenti sui foderi.
Serrare le viti (7) alla coppia di
serraggio prescritta (Sez. C3).
1
7
D
E E
A
6
7
Refitting the handlebar
mountings
To refit the handlebar mountings,
simply reverse the removal
procedure, taking care to engage the
alignment pins (D) in the holes (E) in
the handlebars. Grease the pinch
bolts (7) and tighten them to the
specified torque (Section C 3).
Adjusting the handlebar
mountings height
The height of the handlebar
mountings (1) and (6) can be adjusted
on this model of motorcycle.
Loosen the pinch bolts (7) and slide
the mountings up or down to the
desired height, using the reference
lines on the fork legs to ensure that
both mountings are adjusted to the
same height.
Tighten the pinch bolts (7) to the
specified torque (Section C 3).
B
7
6
7
1
B
