Ruote - Sospensioni - Freni
Wheels - Suspensions - Brakes
sezione / section
G 1
4 ST3 - M.Y. 2004 - edizione/edition 00

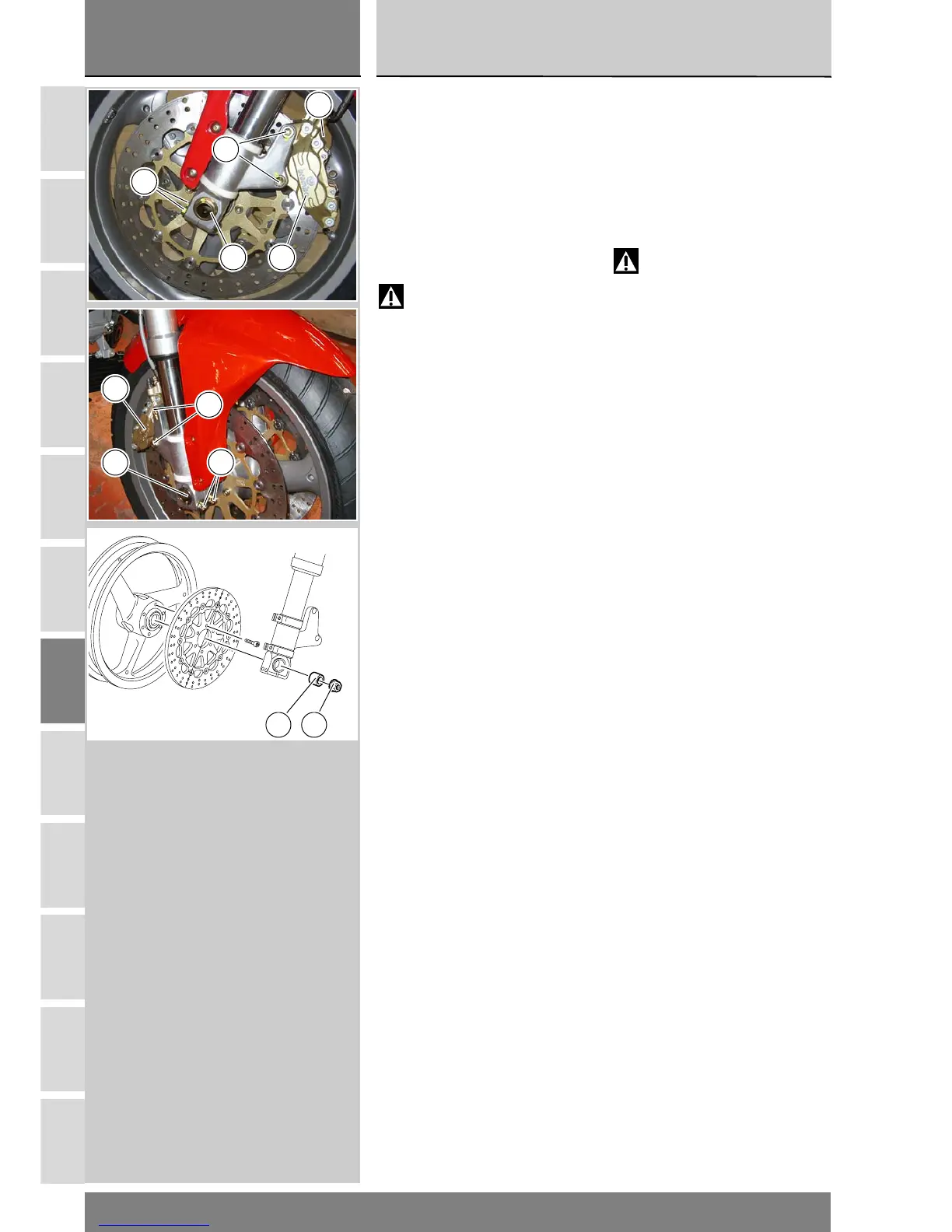

Smontaggio ruota
anteriore
Prima di rimuovere la ruota anteriore
è necessario rimuovere le pinze
anteriori (A) svitando le viti (B), senza
scollegarle dalle tubazioni.
Supportare in modo adeguato il
motociclo per poter avere la ruota da
rimuovere sollevata da terra.
Attenzione
Non azionare la leva del freno
quando le pinze sono smontate. Ciò
potrebbe causare la perdita di fluido
dai pistoncini di spinta delle pastiglie
freno.
Svitare e rimuovere il dado (9) sul lato
sinistro del perno ruota.
Allentare le viti (2) di bloccaggio perno
sui gambali della forcella.
Con un martello di plastica ribattere il
perno ruota (1) sul lato sinistro e poi
sfilarlo completamente dal lato
opposto.
Sfilare la ruota e recuperare sul lato
sinistro il distanziale (8).
Removing the front wheel
Undo the retaining screws (B) and
remove front brake calipers (A).
Do not disconnect from tubing.
Support the bike adequately so that
the wheel to be removed is raised
from the ground.
Warning
Do not operate the brake lever
when the calipers are disassembled
or fluid will leak out from the
actuating pistons.
Loosen and remove nut (9) on wheel
shaft left side.
Loosen the shaft pinch bolts (2) on
the fork legs.
Working from the left side, use a
plastic hammer to knock the wheel
shaft (1) out to the other side.
Remove the wheel and the spacer (8)
from the LH side.
1
B
A
2
9
B
A
1
2
98
