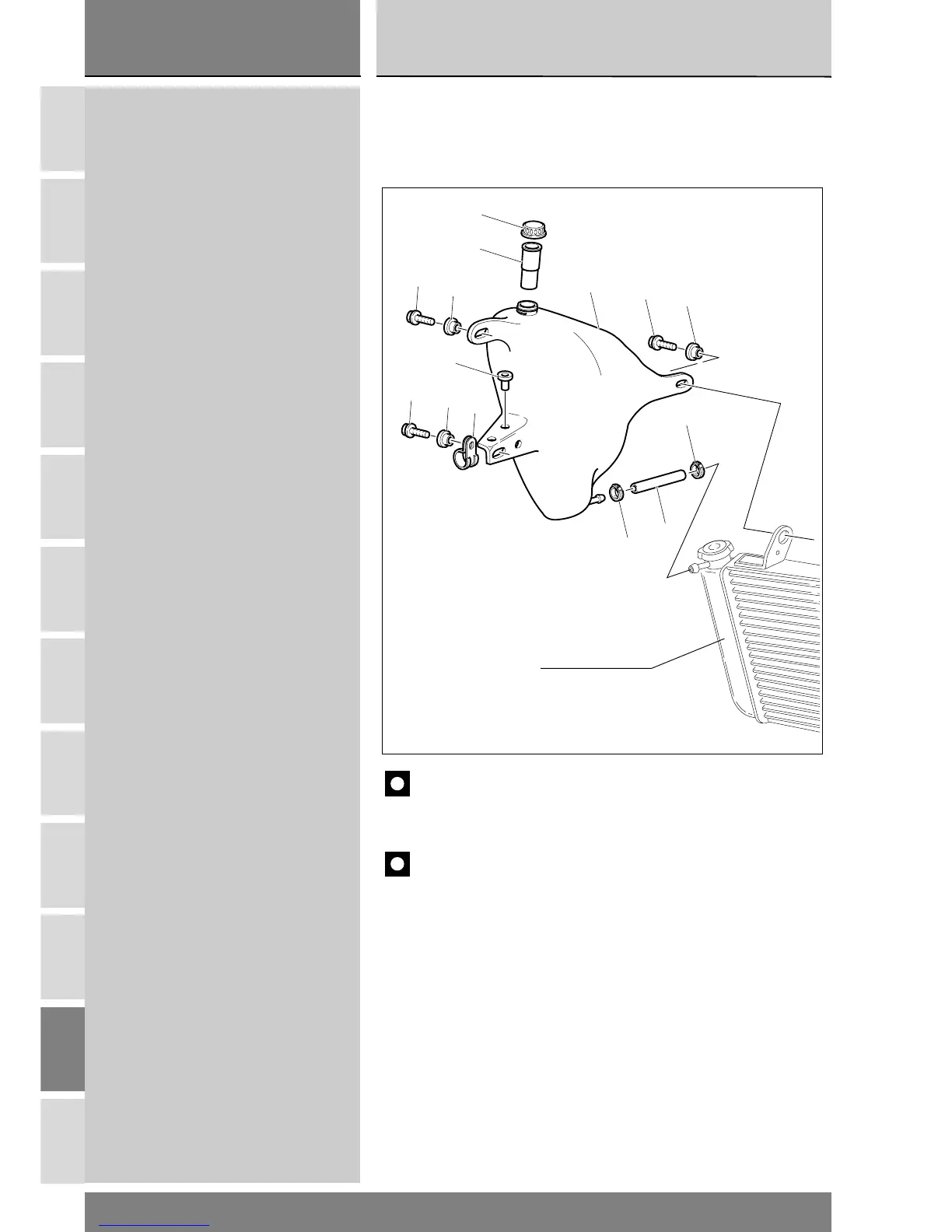

3.1 - IMPIANTO DI RAFFREDDAMENTO: SERBATOIO
1 Serbatoio acqua
2Vite
3 Distanziale
4 Fascetta
5 Tubo
6 Fascetta
7 Tappo serbatoio
8Boccola
9 Inserto
6
5
6
2
3
1
7
8
2
3
2
3
4
9
Vedi Sez. N3.2
See Sect. N3.2
3.1 - COOLING SYSTEM / TANK
1 Water reservoir
2Screw
3 Spacer
4Clamp
5Pipe
6Clamp
7 Reservoir cap
8 Bushing
9Insert
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts not shown in the
figures next to the text. Look up the exploded view diagram.
