Motore
Engine
sezione / section
N 4.2
59
A
B
C
D
E
F
G
H
L
M
N
P
ST3 - M.Y. 2004 - edizione/edition 00

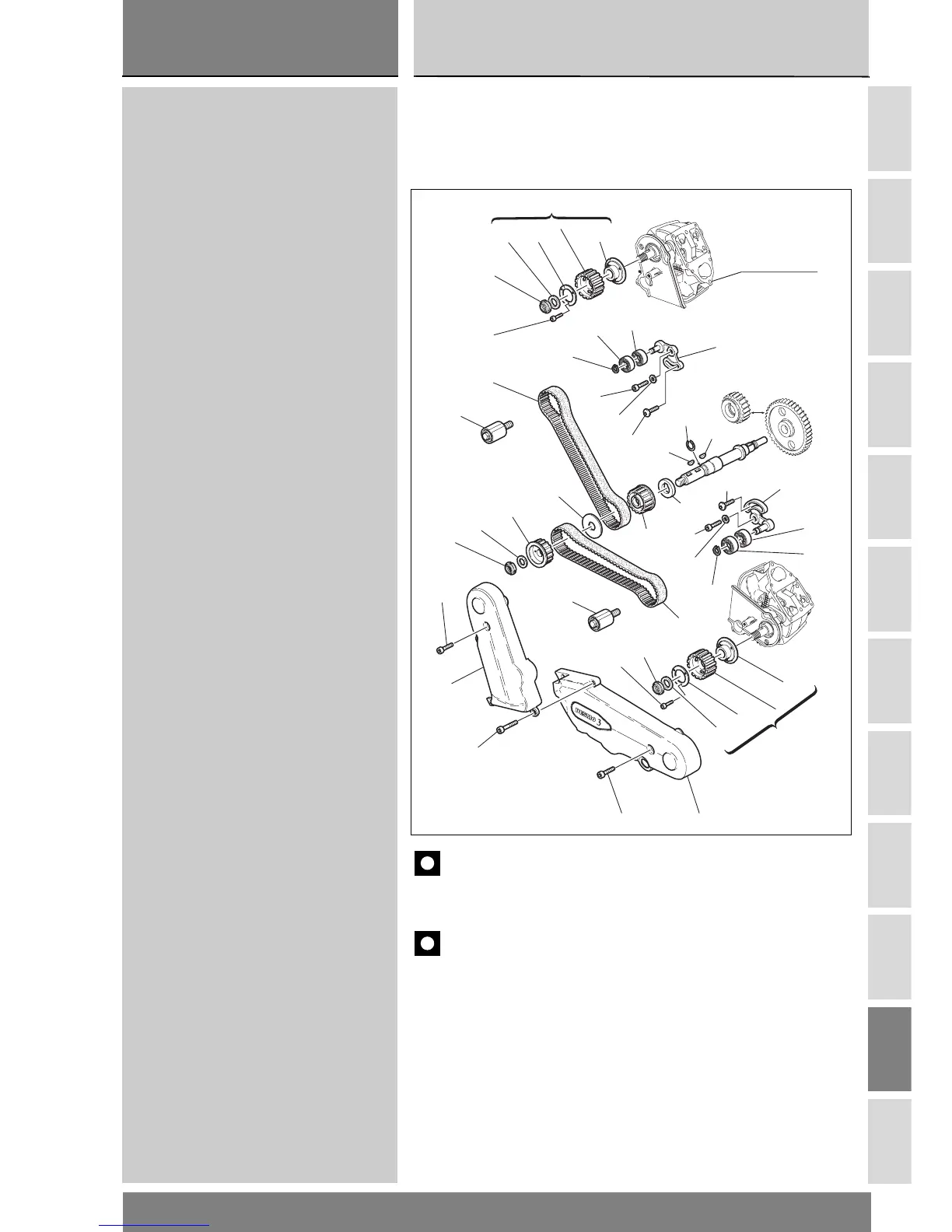

4.2 - GRUPPO TESTE: COPERCHI LATERALI /
DISTRIBUZIONE
1 Coperchio cinghia distribuzione verticale
2 Coperchio cinghia distribuzione orizzon-
tale
3Vite
4Vite
5 Distanziale
6 Ghiera elastic-stop
7 Rosetta
8 Puleggia distribuzione esterna
9 Cinghia dentata cilindro orizzontale
10 Rosetta divisione pulegge
11 Gruppo tenditore fisso
12 Vite
13 Ghiera elastic-stop
14 Rosetta
15 Rondella speciale
16 Puleggia distribuzione
17 Flangia
18 Puleggia distribuzione interna
19 Anello elastico
20 Cuscinetto
21 Tenditore completo
22 Vite
23 Rosetta
24 Vite
25 Anello elastico
26 Linguetta
27 Linguetta
28 Cinghia dentata cilindro verticale
23
1
3
4
11
12
15
17
16
13
14
9
6
7
8
10
11
18
5
19
23
22
24
20
20
21
21
Vedi
Sez. N4.3
See
Sect. N4.3
27
25
23
22
26
24
19
20
20
13
12
28
14
15
17
16
4.2 - HEADS / TIMING SYSTEM ASSEMBLY
1 Vertical timing belt cover
2 Horizontal timing belt cover
3 Screw
4 Screw
5 Spacer
6 Elastic-stop ring nut
7 Washer
8 Outer timing belt roller
9 Horizontal cylinder toothed belt
10 Middle washer
11 Fixed tensioner assembly
12 Screw
13 Elastic-stop ring nut
14 Washer
15 Special washer
16 Timing belt roller
17 Flange
18 Screw
19 Circlip
20 Bearing
21 Complete tensioner
22 Screw
23 Washer
24 Screw
25 Circlip
26 Key
27 Key
28 Vertical cylinder toothed belt
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
