Motore
Engine
sezione / section
N 9.1
162 ST3 - M.Y. 2004 - edizione/edition 00

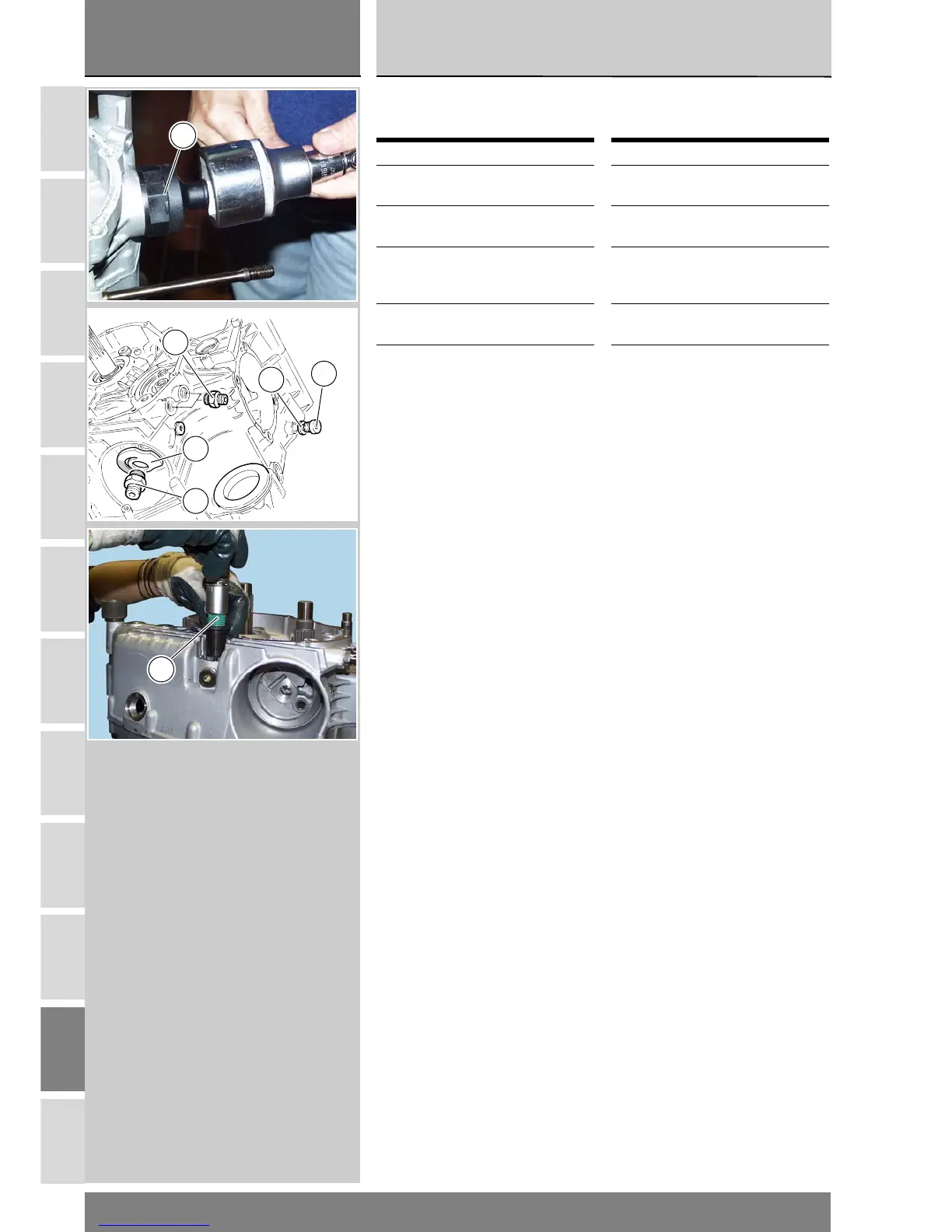

Smontaggio componenti
esterni
Rimuovere la valvola di sfiato (1) con
guarnizione O-Ring (2).
Svitare e rimuovere i due nippli (8) di
entrata e di uscita olio dal semicarter
frizione.
Svitare e rimuovere il nipplo (6) di sup-
porto filtro olio e la molla (7) di by-
pass.
Svitare e rimuovere la vite (22), con
guarnizione (23), per controllo traferro
sensore di fase motore.
Rimuovere dal semicarter frizione il
filtro a rete (9) con guarnizione, come
descritto alla (Sez. D 4).
Operazioni Rif. Sez.
Rimuovere il motore
dal telaio
N 1
Rimuovere l'impianto di
lubrificazione
N 2.1
Rimuovere il gruppo
teste completo e gli
organi distribuzione
N 4.2
Rimuovere il gruppo
cilindro/pistoni
N 5
Rimuovere il filtro olio a
cartuccia
D 4
Removing outer
components
Remove oil breather valve (1) and O-
ring (2) from the engine block.
Unscrew and remove the two nipples
(8) for oil inlet and outlet from the
clutch-side casing.
Undo and remove the oil filter nipple
(6) and the by-pass spring (7).
Undo and remove the screw (22) with
gasket (23) to check engine timing
sensor air gap.
Remove mesh filter (9) and seal from
the clutch-side casing as described
under section D 4.
Operations See Sect.
Remove the engine
from the frame
N 1
Remove the lubrication
system
N 2.1
Remove the complete
head unit with timing
system
N 4.2
Remove the cylinder /
piston assemblies
N 5
Remove the oil cartridge
filter
D 4
1
23
22
8
7
6
9
