Motore
Engine
sezione / section
N 9.2
173ST3 - M.Y. 2004 - edizione/edition 00

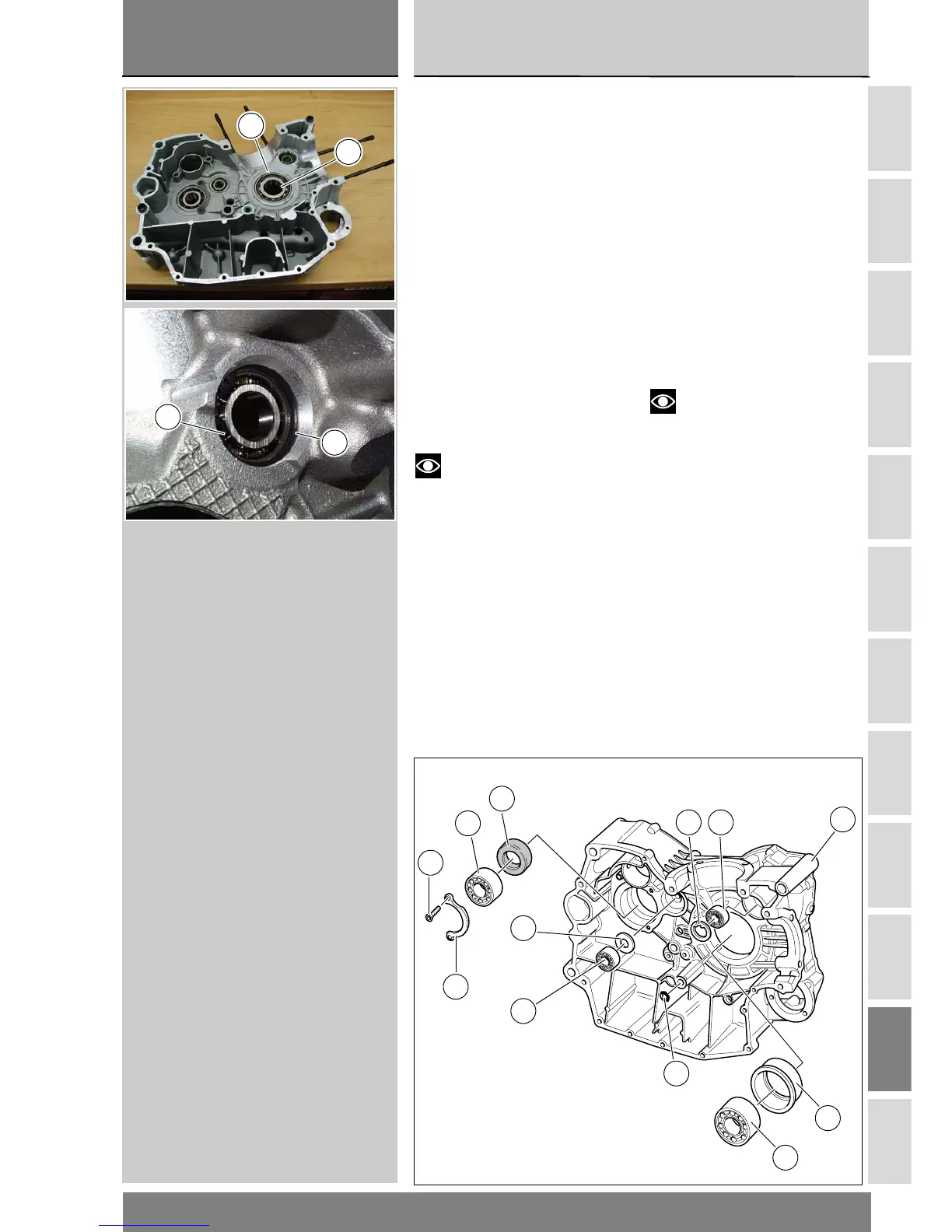

Overhauling the generator-side
casing
The following items must be present
on the casing inner side:
The double ball ring bearing (9) for the
selector fork shaft, with plate (10) and
retaining screws (11) tightened to the
specified torque (Sect. C 3).
The gearbox primary shaft bearing (2)
with inner spacer (3).
The main bearing (12) with bush (13).
The bearing (16) with circlip (15) at the
timing layshaft.
Note
Except for the main bearings,
all other bearings do not have a
mounting position.
Revisione semicarter lato alter-
natore
Sul lato interno del semicarter devono
essere presenti:
il cuscinetto (9) a doppia corona di
sfere, di supporto dell'albero coman-
do forcelle, con relativa piastrina (10)
e viti (11) bloccate alla coppia prescrit-
ta (Sez. C 3).
il cuscinetto (2), di estremità dell'albe-
ro primario cambio, con distanziale in-
terno (3);
il cuscinetto di banco (12) con relativa
bussola (13);
il cuscinetto (16) con seeger (15), in
corrispondenza dell'albero rinvio dis-
tribuzione.
Note
Tutti i cuscinetti, esclusi quelli
di banco, non hanno un lato di mon-
taggio.
29
11
10
9
8
3
2
1
15 16
12
13
13
12
16
15
