Motore
Engine
sezione / section
N 7.1
135ST3 - M.Y. 2004 - edizione/edition 00
Smontaggio puntalino e
saltarello fissa marce
Svitare la vite porta puntalino (5) ed
estrarre la guarnizione (6), la molla (7)
e la sfera (8) di scatto delle marce.
Per rimuovere quest’ultima dalla sede
del carter usare un cacciavite calami-
tato.
Svitare la vite (3) sul semicarter
frizione e rimuovere il saltarello (4), la
rosetta (2) e la molla (1).
Rimontaggio saltarello e
puntalino fissa marce
Inserire sulla vite di fissaggio (3) del
dispositivo fissa marce, il saltarello
(4), la rosetta (2) e la molla (1).
Installare il dispositivo sul semicarter
lato frizione, posizionando l'estremità
della molla (1) dietro l'apposita nervat-
ura del carter.
Bloccare la vite (3) alla coppia di ser-
raggio prescritta (Sez. C 3).
Dopo averli opportunamente in-
grassati, installare la sfera (8), la molla
(7) e la guarnizione (6) nel puntalino (5)
fissa marce.
Bloccare il puntalino alla coppia di ser-
raggio prescritta (Sez. C 3).

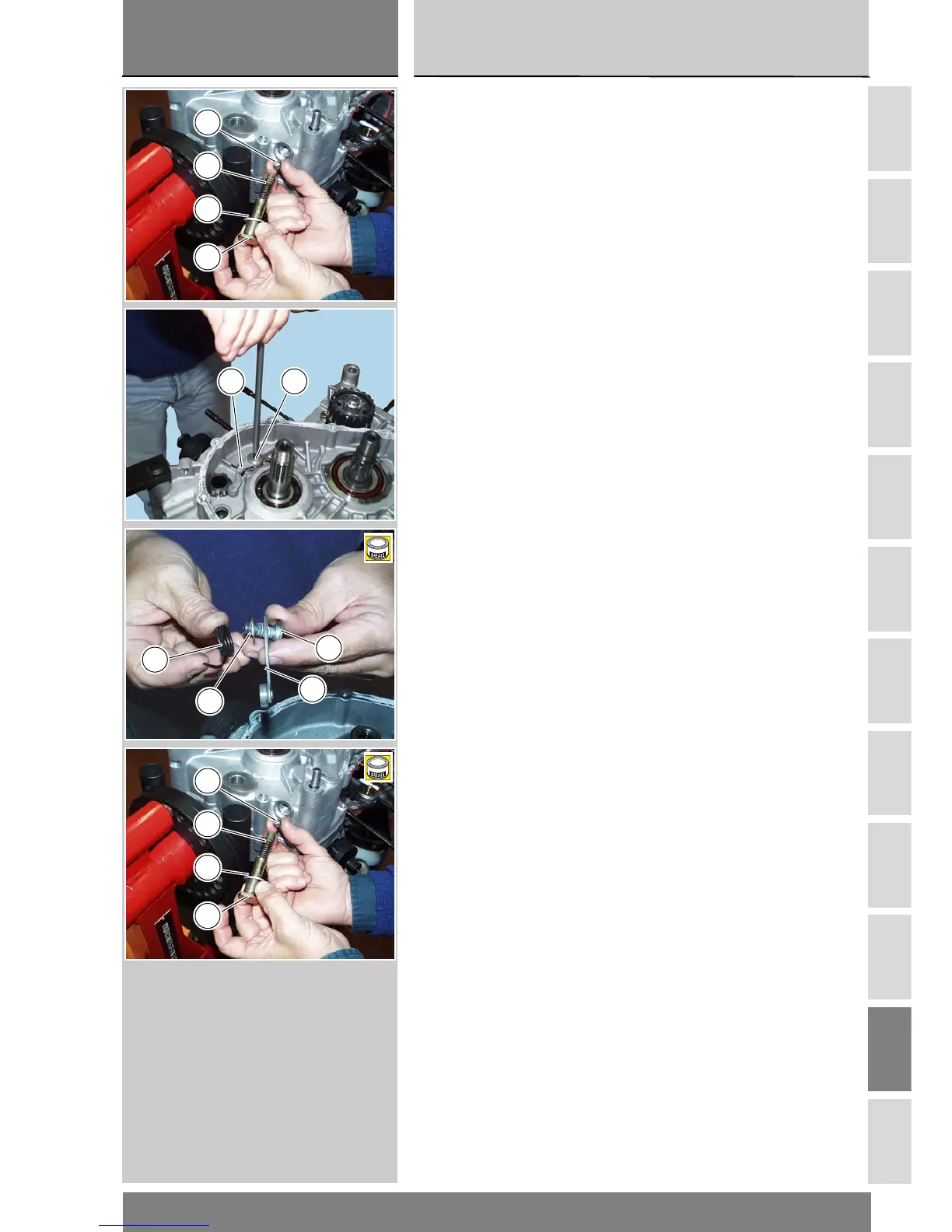

Removing the gear
stopper and ratchet
Undo the gear stopper bolt (5) and
remove seal (6), spring (7) and gear
ball (8).
To remove it from its location inside
the casing, use a magnet-type
screwdriver.
Undo clutch-side casing screw (3) and
remove ratchet (4), washer (2) and
spring (1).
Reassembling gear
stopper and ratchet
Slide ratchet (4), washer (2) and
spring (1) on the gear stopper bolt (3).
Position gear stopper to clutch-side
casing. The end of the spring (1) must
locate behind the casing rib.
Tighten the bolt (3) to the specified
torque (Sect. C 3).
Thoroughly grease and then fit ball
(8), spring (7) and seal (6) into gear
stopper (5).
Tighten gear stopper to the specified
torque (Sect. C 3).
8
7
6
5
4 3
1
2
4
3
A
8
7
6
5
A
