Motore
Engine
sezione / section
N 2.1
16 ST3 - M.Y. 2004 - edizione/edition 00

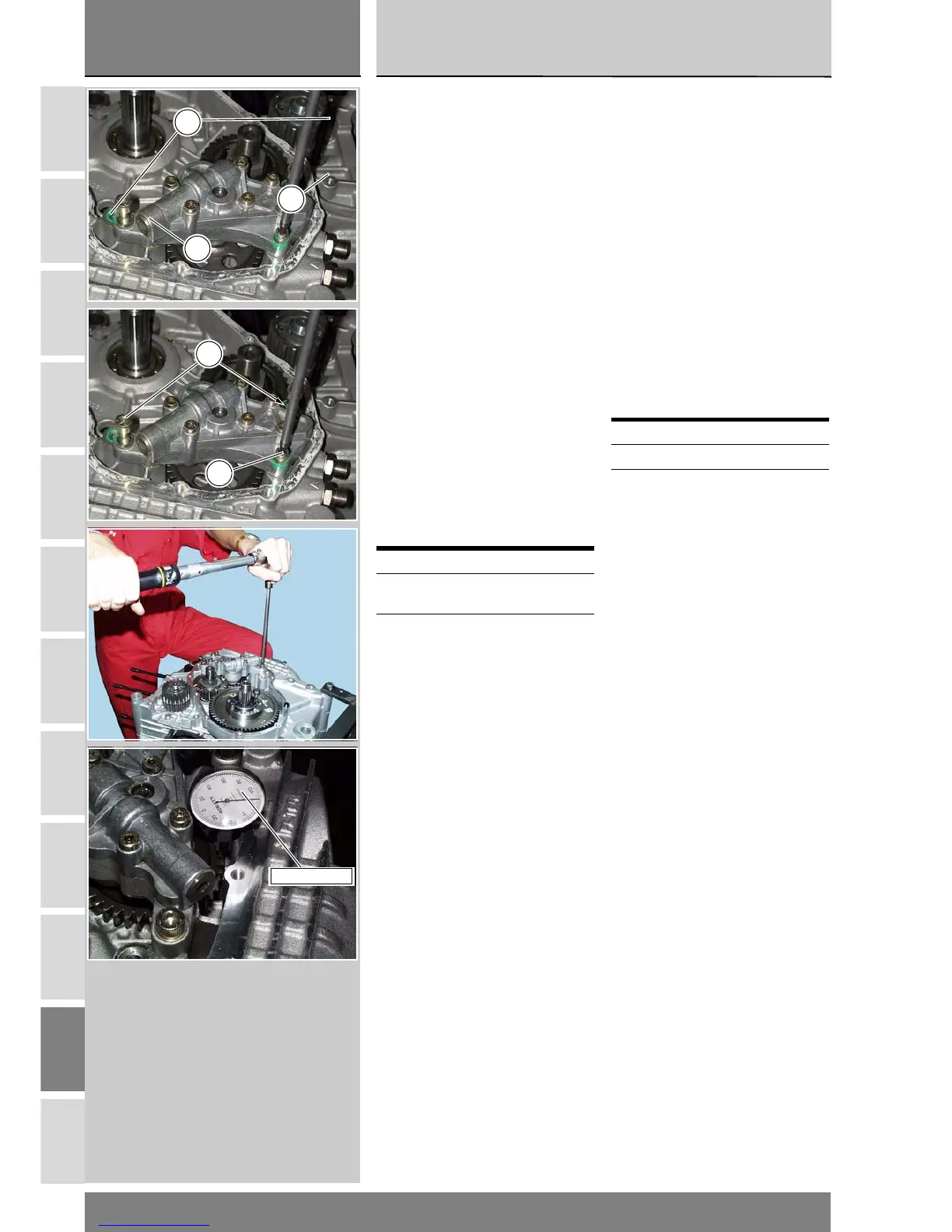

Rimontaggio pompa olio
Posizionare le boccole di riferimento
(15) e gli anelli O - Ring (6) e (4) di
tenuta olio in corrispondenza dei
canali di lubrificazione del carter.
Posizionare la pompa olio sul carter e
bloccare le viti (9) e (10) alla coppia
prescritta (Sez. C 3).
Procedere alla verifica del gioco di
ingranamento con il pignone motore,
fissando sul semicarter il
comparatore 88765.1181.
Posizionare il tastatore del
comparatore in appoggio su di un
dente dell’ingranaggio della pompa
olio e azzerare su questa posizione lo
strumento.
Muovere leggermente l’ingranaggio
per misurare il gioco presente;
effettuare quattro rilevamenti su
posizioni diametralmente opposte
dell’ingranaggio.
Deve risultare un gioco di 0,10 mm.
Procedere al rimontaggio dei
componenti rimossi per le operazioni
descritte.
Operazioni Rif. Sez.
Rimontare il coperchio
frizione
N 6.2
Rimontare la carena
destra
E 2
Refitting the oil pump
Position the reference bushes (15)
and the oil O-rings (6) and (4) at the
casings lubrication ducts.
Position the oil pump on casing and
tighten screws (9) and (10) to the
specified torque (Sect. C 3).
To check meshing clearance with
engine sprocket, install dial gauge
part no. 88765.1181 onto casing.
Position gauge stylus on one of oil
pump gear teeth and set gauge to
zero.
Slightly move gear to measure the
existing clearance. Take four readings
at the four angles of gear.
Clearance must be 0.10 mm.
Refit the removed parts.
Operations See Sect.
Refit the clutch cover N 6.2
Refit the right side
fairing
E 2
15
6
4
9
10
88765.1181
