Ducati ST3 2004 User Manual

Comandi - Dispositivi
Controls - Devices
sezione / section
F 4
22
A
A
B
C
D
E
F
G
H
L
M
N
P
ST3 - M.Y. 2004 - edizione/edition 00

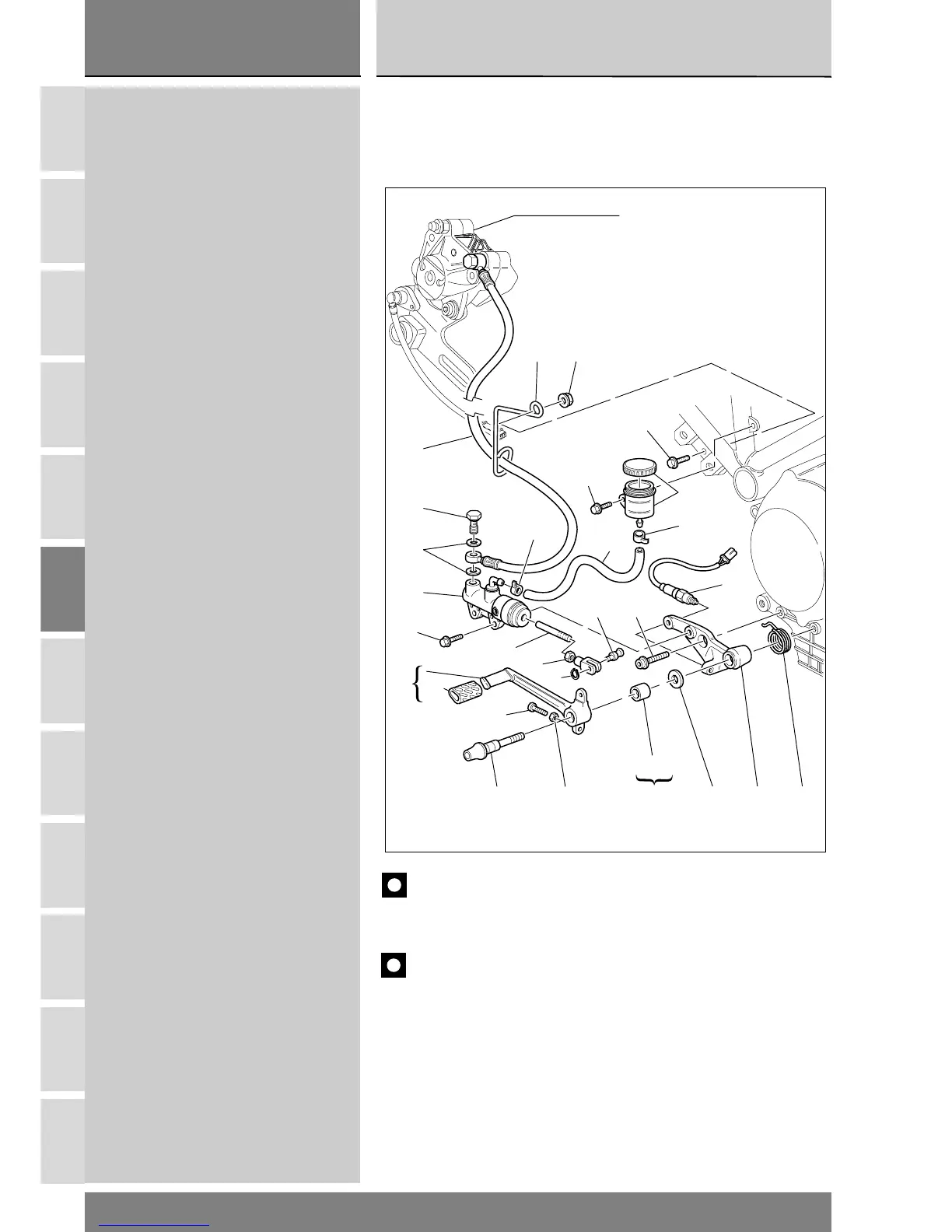

4 - COMANDO FRENO POSTERIORE
1 Dado
2 Grano di registro
3 Dado
4 Asta di registro
5Vite
6Vite
7Vite
8Vite
9Molla
10 Staffa supporto pompa
11 Pedale freno
12 Fascetta
13 Serbatoio
14 Tubo serbatoio - pompa
15 Tubo freno posteriore
16 Guarnizione
17 Vite speciale
18 Perno
19 Anello Seeger
20 Rosetta
21 Interruttore
22 Pompa freno
23 Gommino
24 Boccola
25 Passatubo
26 Dado
27 Vite
Vedi Sez. G 6
See Sect. G 6
24
1
7
20
10
6
5
25 26
27
14
12
13
21
18
19
3
2
23
8
22
16
17
12
15
11
4
9
11
4 - REAR BRAKE CONTROL
1Nut
2 Adjuster grub screw
3Nut
4 Adjuster rod
5Screw
6Screw
7Screw
8Screw
9Spring
10 Master cylinder mounting bracket
11 Brake pedal
12 Clamp
13 Tank
14 Tank - master cylinder pipe
15 Rear brake line
16 Seal
17 Special screw
18 Pin
19 Snap ring
20 Washer
21 Switch
22 Brake master cylinder
23 Seal
24 Bushing
25 Hose guide
26 Nut
27 Screw
Caution
Bold reference numbers in this section identify parts not shown in the
figures next to the text. Look up the exploded view diagram.
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che
i particolari richiamati non sono presenti nelle immagini a fianco del testo,
ma devono essere ricercati nella presente tavola esplosa.
