Motore
Engine
sezione / section
N 4.3
77ST3 - M.Y. 2004 - edizione/edition 00

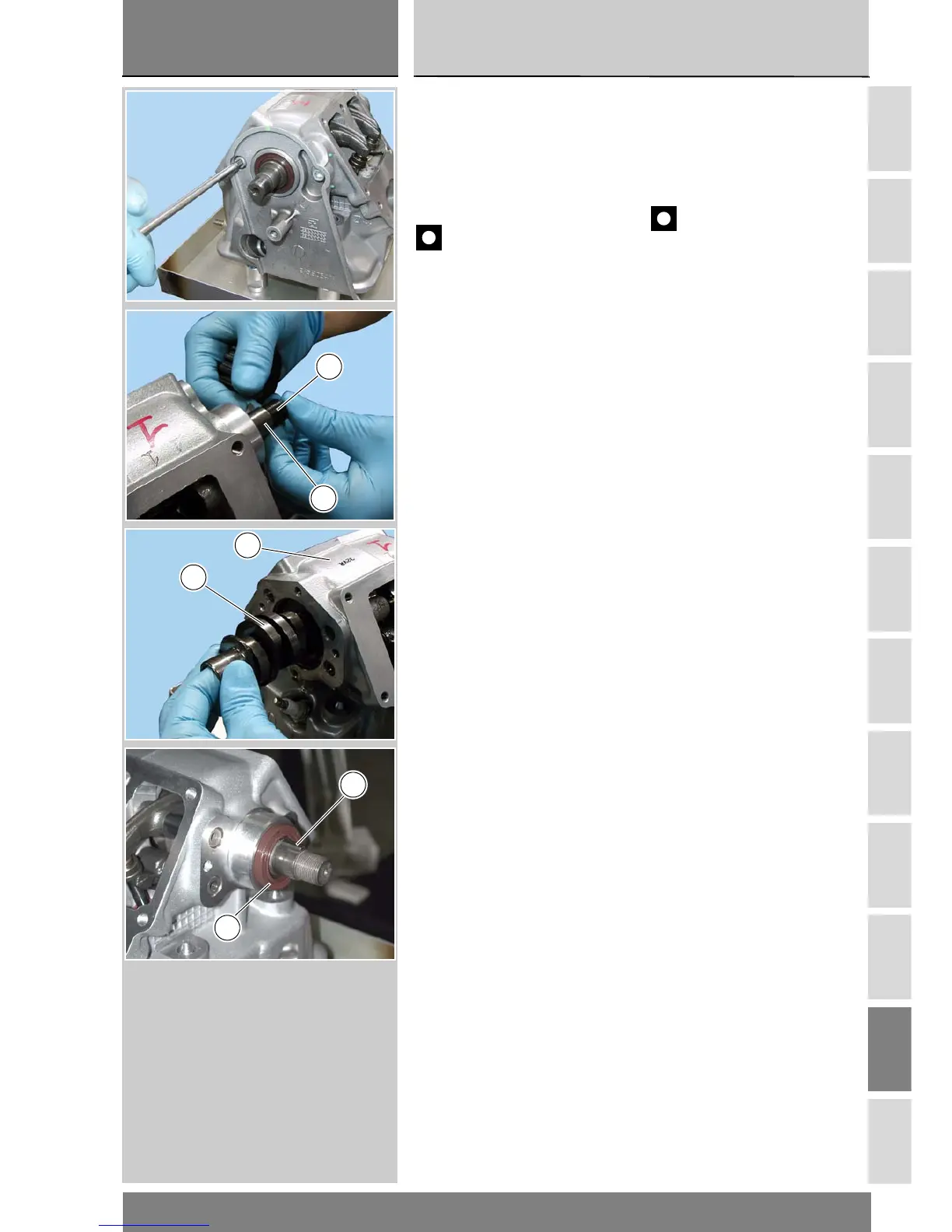

Smontaggio alberi
distribuzione
Rimuovere cappellotti laterali come
descritto in precedenza.
Rimuovere la linguetta (7) dall’albero
distribuzione (8).
Importante
Per evitare di danneggiare i
componenti far compiere all’albero
distribuzione (8) una serie di rotazioni
in modo che le camme dell’albero non
vadano ad interferire con i bilancieri.
Sfilare l’albero distribuzione (8) della
testa verticale (12) dalla sua sede dal
lato opposto alla distribuzione.
Rimuovere l’anello di tenuta (3) dalla
testa.
Removing the camshafts
Remove the side covers as described
above.
Remove the key (7) from the
camshaft (8).
Caution
Rotate the camshaft (16) until
finding a position at which cams will
not contact the rocker arms. This will
avoid damage to the components.
Remove the camshaft (8) from its
seat in the vertical head (12), from the
opposite side to the drive.
Remove the seal (3) from the head.
8
7
12
8
7
3
