Ducati ST3 2004 - Rear Suspension

Ruote - Sospensioni - Freni
Wheels - Suspensions - Brakes
sezione / section
G 7
36
A
A
B
C
D
E
F
G
H
L
M
N
P
ST3 - M.Y. 2004 - edizione/edition 00
7 - SOSPENSIONE POSTERIORE
1 Assieme bilanciere
2 Anello di tenuta
3 Astuccio a rullini
4Bussola
5Vite
6 Ammortizzatore
7Vite
8 Distanziale
9Bussola
10 Vite
11 Vite
12 Bussola
13 Snodo sferico
14 Rasamento
15 Dado
16 Tirante ( L=272 mm )
2
3
4
4
13
1
3
2
6
7
8
10
9
12
13
14
4
15
11
5
4
16

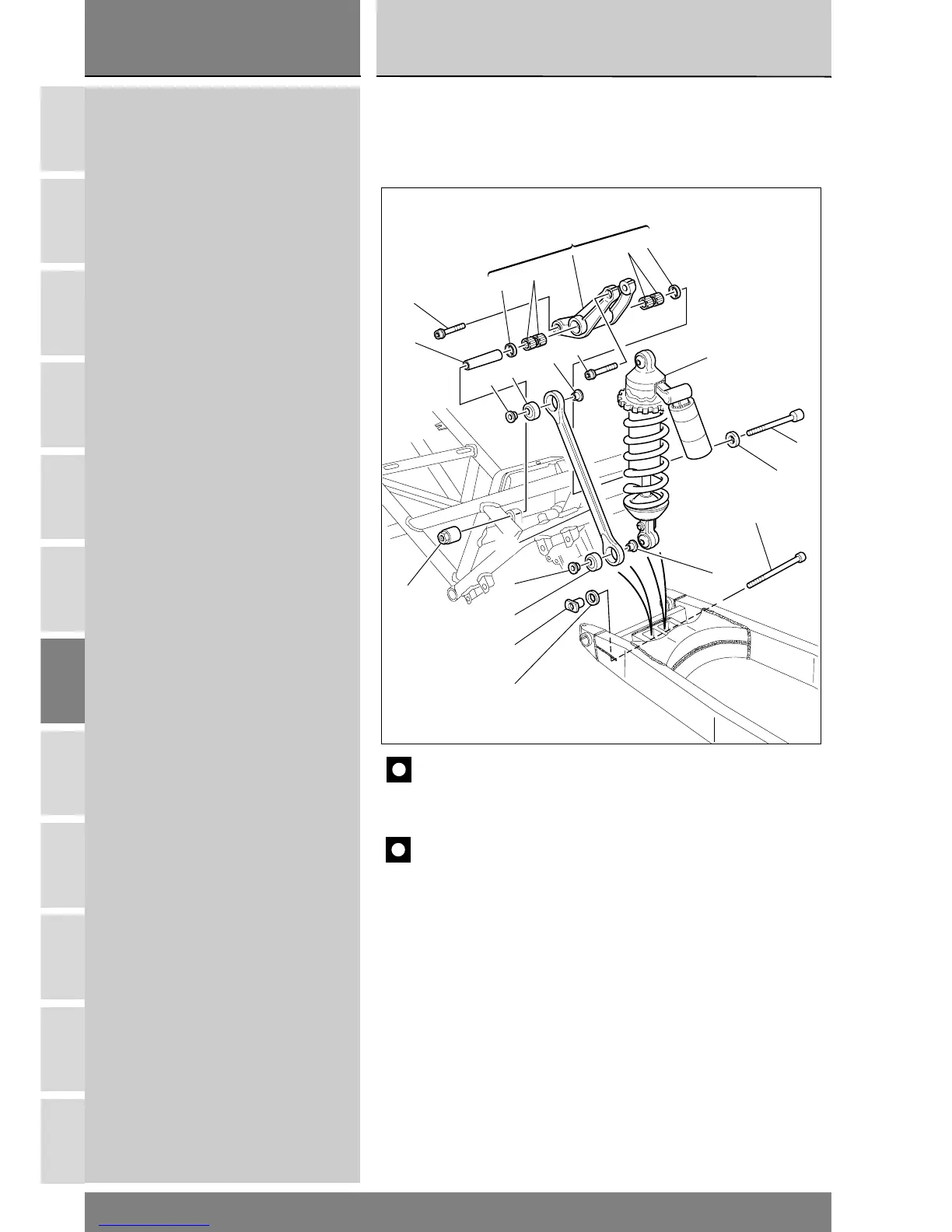

7 - REAR SUSPENSION
1 Shock absorber rocker arm
2 Seal ring
3 Roller cage
4Bush
5Bolt
6 Shock absorber
7Bolt
8 Spacer
9Bush
10 Bolt
11 Bolt
12 Bush
13 Bearing
14 Spacer
15 Nut
16 Link rod (L = 272 mm)
Caution
Bold reference numbers in this section identify parts not shown in the
figures next to the text. Look up the exploded view diagram.
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
G
